YUY-RT450過程自動化基本模塊培訓系統
用于模塊化的建立不同的過程自動化實驗，包括基礎的電力供應和供水用罐和泵
產品特點
模塊化培訓系統，提供介紹過程自動化的基礎；
大框架組件預裝基本模塊；
配件可供選擇范圍廣泛：工藝應用模塊，傳感器，執行器，控制器，PLC等等。
軟件進行數據采集，操作控制和參數設置可選購。
技術說明

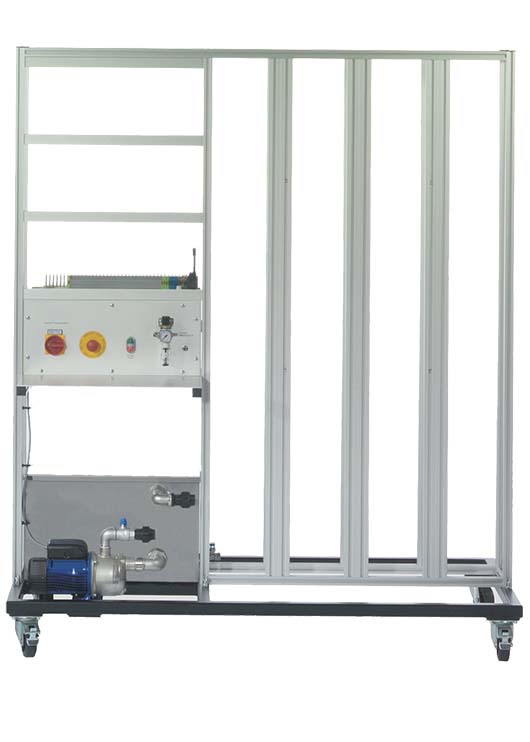

連同其廣泛的配套部件，對裝置基本模塊提供了一種模塊化，高度靈活和開放式設計系統通過實驗的方式學習過程自動化的基礎。在面板預裝附件組件。基礎模塊提供所需的各種實驗組件，組件快速和安全安裝的框架。它包括：供水用罐和泵，用于電源以及連接，維護單元的開關柜，和壓力調節器用于外部壓縮空氣供給。
連接起來的測量和控制電纜和生產線，以及連接到電力供應，形成了演習計劃的關鍵要素。除了涉及純技術系統學習內容，教學目標的關鍵環節是預先策劃，修改，測試，調試和優化。
當兩個或三個學生在培訓體系作為一個整體協同工作學習的最佳實現。
儀表和控制軟件（ZYRT450.40）與PROFIBUS DP（ZYRT450.41）的接口模塊是作為附件提供，這能夠將被顯示的關鍵過程變量和將要執行的控制功能。
該結構良好的教學材料闡述了基本原理，并提供循環漸進的實驗指南。
學習目標/實驗
加上配套部件，下面的學習內容和練習都是可能的；
-策劃不同的工藝應用及施工；
-規劃建設不同的自動化解決方案的控制系統；
-熟悉工業自動化組件，如控制器，PLC上，致動器和測量裝置的設計，功能和行為；
-自動處理應用程序的調試和優化；
-決策過程連接（通過管道/軟管），連接了電力供應和儀表和控制元件；
-使用ZYRT450.40軟件數據采集，系統控制和參數設置的基本原則。
技術數據
不銹鋼儲罐：75L；
離心泵
-最大壓頭：20m；
-最大流量：5,4m³/h；
-功耗：370W；
24VDC供電組件；
尺寸和重量
長寬高：1650x850x1950mm；
重量：約壓120kg。
YUY-RT450.01液位模塊控制系統
連同其它組件，這是用于設置了一個液位控制環路的主要元件
產品特點
在構建液位控制環路的主要元素
技術說明

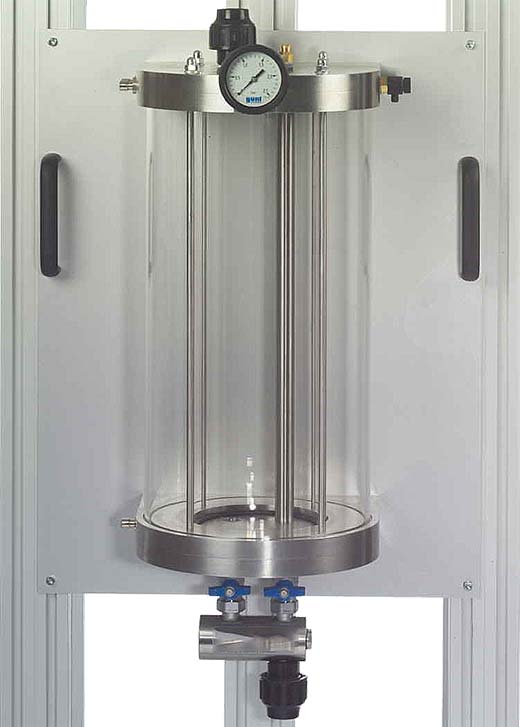

對YUY-RT450.01由一個透明塑料級罐為原則元件，并使用水作為工作介質。罐是密封的，如果所有水龍頭和閥都關閉的方式。這使得能夠以在內部壓力下的罐進行實驗。為安全起見，該槽裝有一個安全閥和封閉在一個透明的塑料保護套。罐包括管件的壓力傳感器的附接（YUY-RT450.31）或水平傳感器（YUY-RT450.35）。它安裝基礎模塊YUY-RT450的控制閥（如YUY-RT450.21）和控制器（YUY-RT450.10）完成控制回路。
學習目標/實驗
-建立一個液位控制環路；
-不同的傳感器用于液位測量的比較；
-液位控制對滯留空氣緩沖；
-液位/流量串級控制（采用YUY-RT450.02）；
技術數據
罐
-容量：最大7L；
-灌裝液位：最大475mm；
-工作壓力：最大2bar；
壓力表：0...2,5bar；
安全閥：1...4bar可調；
尺寸和重量
長寬高：510x330x800mm；
重量：約30Kg；
YUY-RT450.02流量模塊控制系統
連同其它組件，這是用于設置一個流量控制環路的主要元件
產品特點
建設一個流量控制回路主要元素。
技術說明

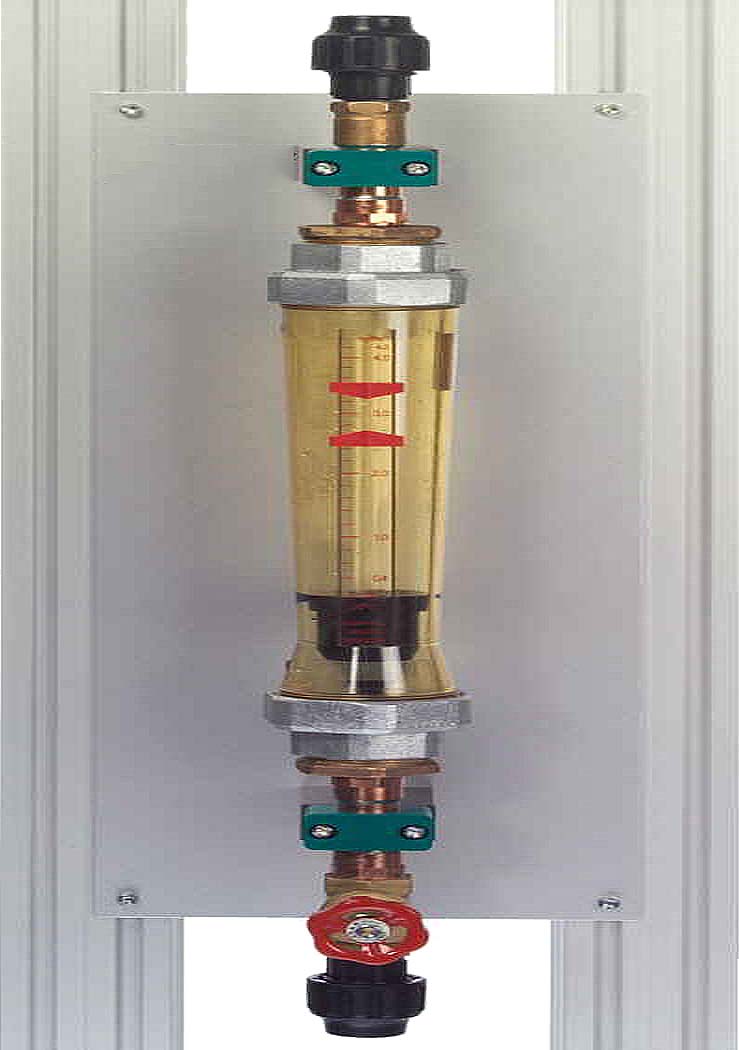

對YUY-RT450.02由一個轉子流量計為元件，并使用水作為工作介質。的閥可用于調節流動阻力，從而改變被控系統的流動性。
這個控制系統的主要優點是，轉子流量計允許由故障造成或響應于控制動作中流量的所有變化是直接觀察。
一個控制回路，用于流控制的實驗被設定為利用所述基本模塊YUY-RT450，控制閥（YUY-RT450.2x），對YUY-RT450.10控制器和傳感器（如YUY-RT450.34）。
學習目標/實驗
-設置流量控制回路最多；
-不同的傳感器流量測量的比較；
-水平/流串級控制（采用YUY-RT450.01）。
技術數據
轉子流量計：0...2,5m³/h。
尺寸和重量
長寬高：250x180x700mm；
重量：約10Kg；
YUY-RT450.03壓力模塊控制系統
連同其它組件，這是用于設置了壓力控制回路的主要元素
產品特點
在構建壓力控制回路主要元素；
快速安裝到YUY-RT450模塊化面板組件的基本模塊。
技術說明
對YUY-RT450.03受控系統模塊是一個型號的附加裝置準備安裝的元件。與其它模塊化控制部件一起更能使具有不同特征的壓力控制系統，以構建和調查。

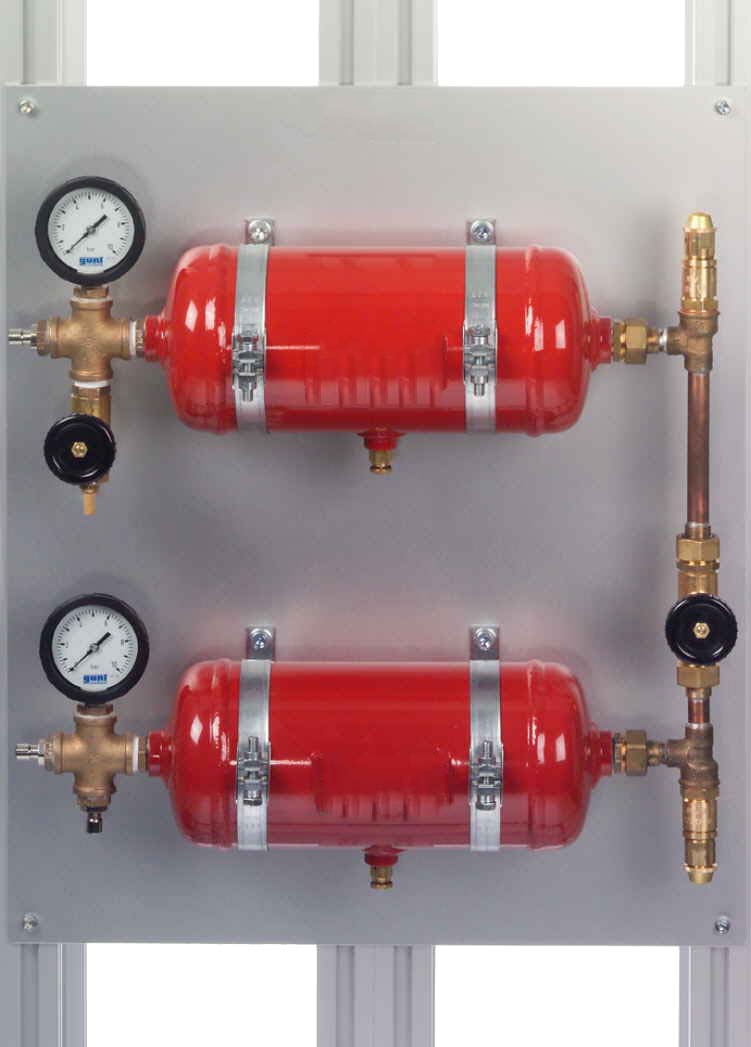

該面板安裝在基座模塊YUY-RT450的框架上。YUY-RT450.03包含兩個鋼制壓力容器，并與壓縮空氣為工作介質進行操作。每罐裝配有壓力計和安全閥。一個罐還有排水閥。兩個容器可以配備一個壓力傳感器。罐由一閥互相連接，因此可串聯連接。這使得有可能代表第一和第二階的壓力控制系統。
在YUY-RT450基礎模塊供應受控系統模塊，其工作壓縮空氣。氣動軟管快速接頭連接所有模塊的壓力控制回路。
學習目標/實驗
-策劃，安裝，測試，優化和評估壓力控制回路用不同的目標和組件；
構建一個一階壓力控制系統；
構造一個二階壓力控制系統；
-設計不同的儀器儀表和控制元件和功能；
-工業控制工程的技術術語和符號；
-實際操練：實施過程和信號線；
-調試過程工程系統和故障排除。
技術數據
壓力罐
-容量：3L；
-工作壓力：最大6bar；
-壓力計：0...10bar；
安全閥：可調節至最大10bar；
尺寸和重量
長寬高：510x175x600mm；
重量：約15Kg；
YUY-RT450.04 溫度模塊控制系統
連同其它組件，這是用于設置了溫度控制環路的主要元件
產品特點
在構建一個溫度控制回路主要元素
快速安裝到YUY-RT450模塊化面板組件的基本模塊
技術說明
對YUY-RT450.04受控系統模塊是一個型號的附加裝置準備安裝的元件。與其它模塊化控制部件一起更能使具有不同特征的溫度控制系統，以構建和調查。

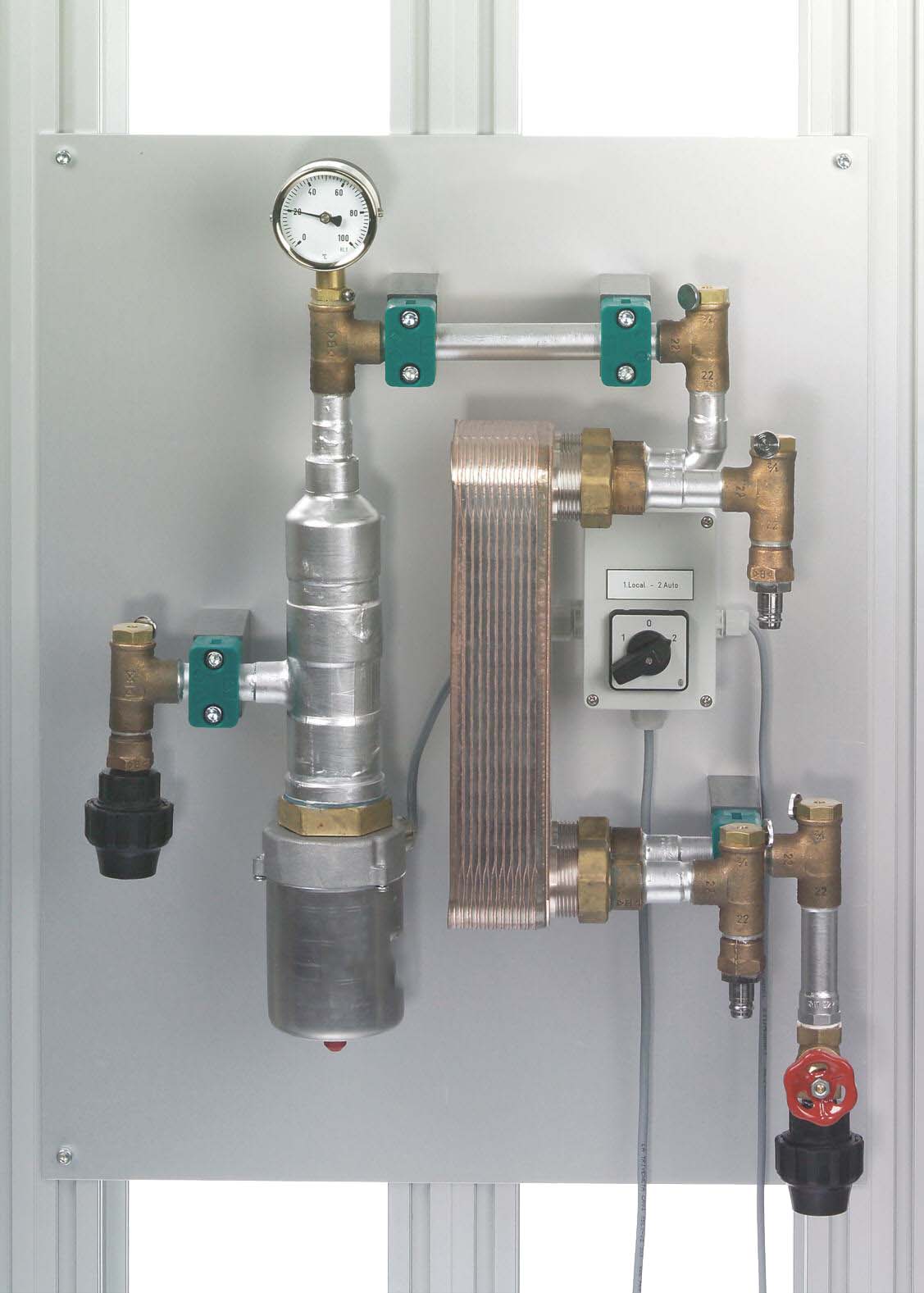

該面板安裝在基座模塊YUY-RT450的框架上。受控系統模塊的主要元素是：電動加熱器安裝在管的部分,和一個板式換熱器之間的初級和二級水回路。所述加熱器可以由開關控制器進行操作，因此作為控制回路致動器或者可以在連續工作作為一個純能量源。在操作中作為連續控制器，具有加熱器作為能量源兩個不同的閥（氣動或電動）的選擇，可作為在初級電路的致動器。
為安全起見，該加熱器設有恒溫器裝置，以保護它免受干運行。一次回路（帶加熱器）由管道與YUY-RT450基本模塊連接供水，而二次回路需要實驗室的供水進行冷卻。可能是逆流或平行流冷卻。實驗室供水的連接是通過快速接頭和軟管。
學習目標/實驗
-策劃，安裝，測試，優化和評估溫度控制回路用不同的目標和組件；
-設計不同的儀器儀表和控制元件和功能；
-工業控制工程的技術術語和符號；
-實際操練：實施過程和信號線；
-調試過程工程系統和故障排除。
技術數據
板式換熱器
-塔板數：20；
-傳熱面：0,72m²；
-流量：最大 3m³/h；
加熱器采用溫控器和干運轉保護
-輸出功率：2KW；
-溫度限制由恒溫器：65℃；
在溫度計加熱器出口：0...100℃；
尺寸和重量
長寬高：510x200x650mm；
重量：約20Kg。
