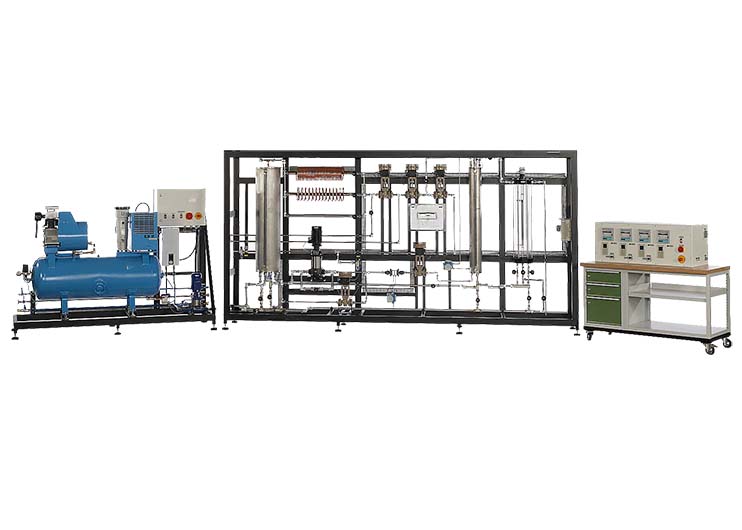

YUY-RT590實驗工廠工程過程控制裝置
復雜的工業規模實驗廠與大范圍的試驗;水平的控制，流量，壓力，溫度和級聯控制
產品特點
完整工業規模的工藝工程實驗工廠
液位的控制，流量，壓力，溫度和級聯控制
模擬典型故障
技術說明
用介質，例如水和工業壓縮空氣流程供應通常由一個單獨的，集中供應單元提供。控制和監測的過程中也從集中控制站。裝置能夠熟悉這種性質的現實場景。
實驗裝置包括水電路用泵，收集槽和罐刻度。在此電路中，流量和液位是由氣動控制閥的方式進行控制。液位控制也可在反壓或作為級聯控制執行。一個附加的槽可連接，以方便與一個二階級控制系統的學習。
壓縮空氣用于壓力控制。對液體在罐中的液位可以變化，以給受控系統的隨時間變化的響應。
溫度控制發生在收集罐。溫水流入水箱。冷水混合使用控制閥，從而調節罐中的溫度。三個延遲部分是用來設置不同的時間。
單獨的控制站包括控制器和線記錄儀進行監測的控制過程和控制。該控制器具有一個PROFIBUS DP接口。這使得實驗裝置通過使用過程控制軟件進行控制。該軟件還允許記錄過程變量和使用PC的控制器的參數化。控制站上的按鈕是用來模擬典型的故障如傳感器或電纜斷裂故障。獨立供應單元提供壓縮空氣和冷熱水。
學習目標/實驗
-熟悉工業過程工程工廠；
- 流量控制；
-帶和不帶反壓液位控制；
-與二階控制系統級控制；
-液位和流量串級控制；
-使用控制系統隨時間變化的響應壓力控制；
-溫度控制與控制系統隨時間變化的響應；
-故障查找。
技術數據
罐
-收集罐：100L；
-液位/壓力：25L；
-液位，2級：25L；
泵
-最大流量：約 55L/min；
-最大壓頭：約 60m；
壓縮機
-最大。壓力：最大10bar；
-壓力容器：270L；
加熱器的輸出功率：18Kw；
控制器參數化：P，PI或PID控制器；
測量范圍
-流量：0...40L/min；
-液位：01X...1.2m1個0...0.5m；
-溫度：01X... 200℃; 1個0...100℃；
-壓力：0...6bar。
尺寸和重量
實驗裝置：長寬高：4400x600x2100mm；
供應單元：長寬高：2400x730x1620mm；
控制站：長寬高：1350x750x1350mm；
重量：約1500Kw（完整的系統）。
