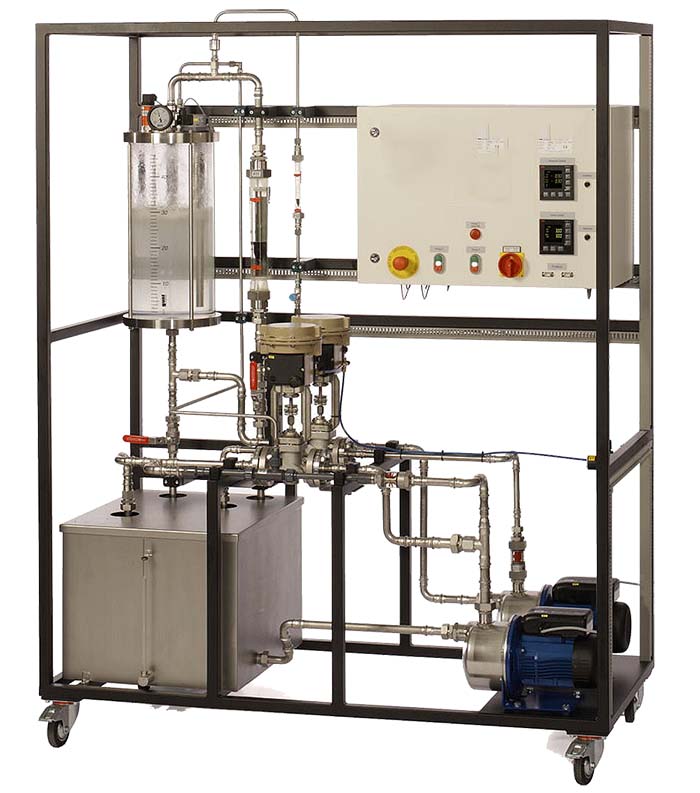

YUY-RT681多變量控制-真空脫氣系統
流體的應用，從工藝工程和水平，壓力的一種實用多變量控制結合在一個真空罐模型
產品特點
液位和壓力的實際多變量控制在真空罐
應用“流體脫氣”來自工藝工程模型
2配置工業控制器
可選過程控制軟件ZYRT650.60可用
技術說明
裝置的一個多變量控制系統的復雜性，可以以實際的方式學習。模型中該控制過程是過程工程領域的典型應用：溶解在液體中的氣體分離。溶解氣體的壓力下降，在真空槽內的蒸氣壓力以下時，使其傳遞到氣相并可以除去（解吸）。
裝置中使用的液體是水，氣體是環境空氣。一種水噴射泵產生真空槽內的負壓。該負壓首先從收集罐進入真空罐吸取水。其次，環境空氣被吸入并進入真空罐前與水混合。水/空氣混合比率可以通過旋轉式流量計和閥門的方式進行調整。在真空槽內的負壓再次脫氣水中。泵輸送水從真空槽放回集水箱。一控制閥被用來影響流量，因此在真空罐中的液位。另一臺泵循環水從收集罐來操作水噴射泵。控制閥調整的流量在本線路。以這種方式，在真空槽內的負壓被調節。負壓和液位是相互依存的變量。正是這種依賴，使得這種多變量控制系統非常復雜
兩個工業控制器提供的液位和壓力控制器。它們可被配置和使用所提供的軟件參數化。該控制器具有一個PROFIBUS DP接口。該接口允許監控實驗機通過可選用的軟件ZYRT650.60。對ZYRT650.60軟件還允許記錄過程變量和使用PC控制器的設置參數。這也可以從這個系列通過Profibus DP接口連接多個教練。
該結構良好的教學材料闡述了基本原理，并提供循環漸進實驗指南。
學習目標/實驗
-結合液位和壓力控制；
-具有各種控制器類型的液位控制；
-具有各種控制器類型的壓力控制；
-繪圖階躍響應。
技術數據
罐
-真空罐：19L；
-收集罐：100L；
2離心泵
-最大流量：約 50L/min；
-最大壓頭：約 30m；
水噴射泵：最終真空度：約 0.3bar；
壓力和液位控制器參數化作為
-P，PI或PID控制器；
-開關控制器；
測量范圍
-壓力：-1 ...0.6bar；
-等級：30...480mm；
-流量：1×200...2500L/ H，1個0...360L/H。
尺寸和重量
長寬高：1150x700x1970mm；
重量：約115千克；
