YUY-RT800 PLC連續混合過程控制系統
采用PLC實驗來控制不連續的混合過程
產品特點
實驗裝置由PLC連續混合過程控制；
采用標準工業部件；
電容式開關為液位傳感器；
所有組件的內置電源裝置和可編程控制器的電源。
技術說明

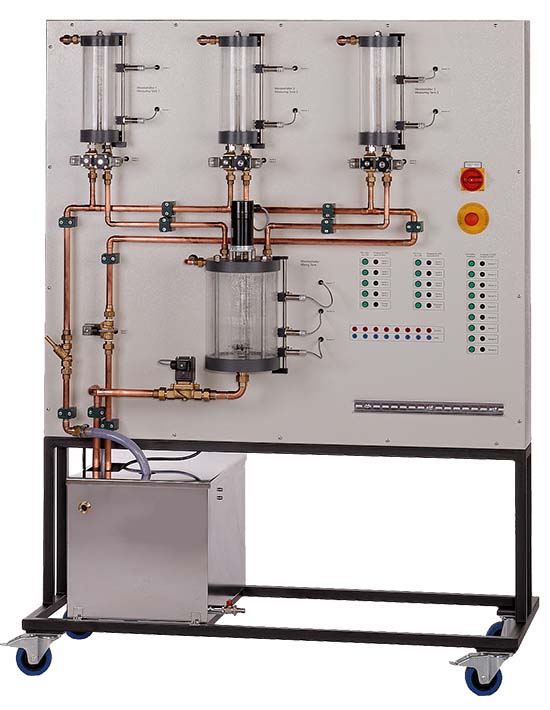

實驗裝置PLC應用程序可用于創建復雜的PLC控制功能的過程工程領域,特別是涉及計量和混合的過程。基礎構架的系統包括儲罐,離心泵和一個演示面板上所有的組件清楚列出。泵送水到三個罐,通過電磁閥控制。三個罐的液位由靈敏度可調的電容式接近開關監測。三個罐的流體可以在下游混合槽混合在一起。混合槽也配備了三個接近開關。攪拌混合過程。所有的罐是透明的,輸送和混合過程是清晰可見。
實驗裝置設有插孔面板，電容式接近開關的信號可以由PLC進行處理，并且所有的電磁閥可以單獨控制；來自不同制造商的PLC系統都可以使用。該模型的前面板上設置導軌，以便允許為PLC的連接；盡管PLC不包括在其中，該系統的操作可以在沒有一個進行檢查。我們建議使用PLC模塊IA130。
該結構良好的教學材料闡述了基本原理，并提供循環漸進實驗指南。
學習目標/實驗
-規劃PLC控制的混合過程和實施；
-熟悉術語和符號；
-演示電路；
-所有傳感器和執行器功能的測試；
-電容式接近開關靈敏度的調節；
-PLC程序的連接；
-用PLC模塊一起：采用復雜的PLC控制功能的性能；
例如，從工藝工程領域；
-連續計量和混合。
技術數據
離心泵（潛水泵）
-功耗：430W；
-最大流量：150L/min；
-最大揚程：7m;
罐
-儲罐：70L;
-3衡量容量：每個1500ML;
-攪拌罐：7L;
電容式接近開關，常開觸點;
2分之2通電磁閥DN8和DN20;
供電單元：24VDC，8A;
尺寸和重量
長寬高：1380x610x1850mm
重量：約145Kg
