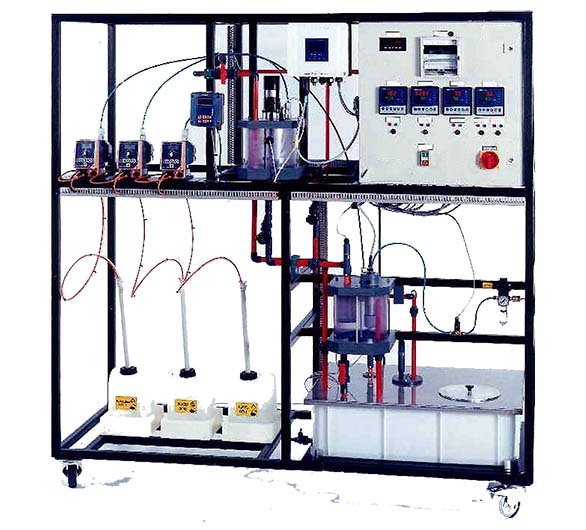

YUY-RT586水質控制實驗裝置
pH值，氧化還原電位，氧濃度和電導率的控制
產品特點
pH值，氧化還原電位，氧濃度和電導率的控制
4個控制環用工業控制器
技術說明
許多生產過程適當水的質量是至關重要的，用重點用水參數進行監視和控制。
水流入一個透明罐，其中包含一個攪拌器。傳感器允許對水的導電率的結果測量。它被顯示在儀表及作為電信號給控制器發送。所希望的導電預設為控制器上的參考變量。控制器通過加入稀燒堿用計量泵影響水的導電率。
在加入苛性鈉使水的pH值升高。流入第二透明罐。一個傳感器提供了用于pH值測量。所需pH值預設為控制器上的參考變量。水是通過用計量泵加入稀硫酸中和。在該罐的另一傳感器被用來測量水的氧濃度。它被顯示在儀表及作為電信號向控制器發送。控制器影響注入壓縮空氣，因此，水中的氧濃度是通過控制閥的方法。水流入收集箱。
該氧化還原電勢被控制在集水箱的一個單獨的部分。本節中的氧化還原電位是用傳感器測量。控制器通過用計量泵加入碘溶液影響水的氧化還原電位。
由于性能的進一步測定檢驗，一個傳感器被用來測量集水箱的水的pH值。它是在開關柜上數字顯示。一個六通道線路記錄器被提供給記錄控制流程。
該結構良好的教學材料闡述了基本原理，并提供循環漸進實驗指南。
學習目標/實驗
-不同的控制方式比較
P，PD，PI和PID控制器
兩點控制器
-燒堿對電導率次pH值的影響。
-硫酸對pH值的影響。
-空氣噴射對氧濃度的影響
-碘對氧化還原電位的影響
技術數據
罐
-透明罐：2×5L；
-收集罐：80L；
-塑料罐：3個；
計量泵
-最大流量：每2,1L/h；
-最大壓頭：每個160m；
4控制器參數化為
-P，PI或PID控制器；
-2點控制器；
測量范圍
-電導率：0...100mS/cm；
-PH值：1...12；
-氧濃度：0 ...60mg/L；
-氧化還原電位：0...1000mV。
尺寸和重量
長寬高：1800x700x1830mm；
重量：約182kg。
