YUY-RT674流量液位控制演示單元
實驗介紹使用率為流量和液位控制的控制系統的一個例子控制工程（串級控制）
產品特點
實驗用引進流動或液位控制的一個例子控制工程；
式允許控制兩個控制器的級聯模；
該系統用構建組件在工業中常用的；
數字控制器，可自由選擇的參數：P，I，D和所有組合；
可選的I＆C通過USB軟件ZYRT650.40；
技術說明
實驗裝置提供了使用結合流量和液位控制的一個例子的綜合實驗，介紹了控制工程的基本原理；液位和流量可以單獨地和作為級聯控制。在級聯模式的一級是主控制變量；流量控制則提供了控制變量的引用變量（設定值）的優化調整。

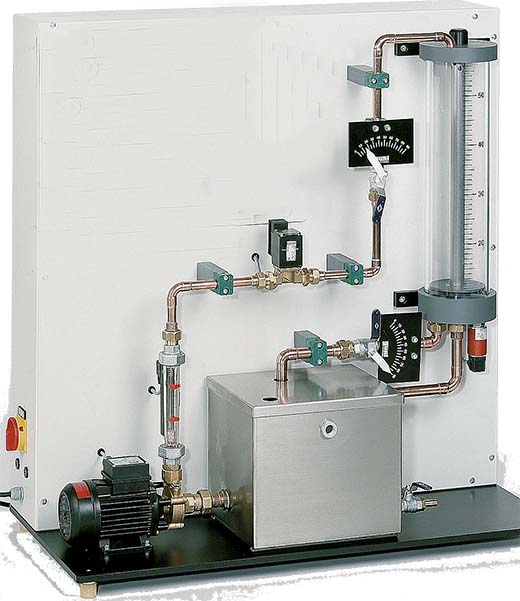

所有組件都清楚地列在一個垂直的面板上；大幅面工藝方案提供了幫助理解；泵從儲罐到管道系統，該系統包含一個浮子流量計提供水；從那里將水通入所述透明液位控制罐；水位由安裝在一級控制的罐的底部的壓力傳感器測量。所使用的控制器是國內的最先進的兩臺數碼工業控制器；在控制回路中的執行器是電磁比例閥；球閥在容器出口和管道系統中啟用定義干擾變量的產生。控制變量X和操縱變量Y可以利用于實驗室插口模擬信號；這允許外部記錄設備，如繪圖儀或示波器，以進行連接。
儀表和控制軟件（ZYRT650.40）用接口模塊（USB）是作為附件提供；這使得關鍵過程變量來表示，并且控制功能執行。
該結構良好的教學材料闡述了基本原理，并提供一個循環漸進實驗指南。
學習目標/實驗
-控制工程的基本原理；
-最新的工業控制工程組件：控制器，傳感器，執行器；
-操作和參數的設置多；
-國內的最先進的功能數字控制器：如參數設置為P，PI和PID控制器；
-對干擾和控制響應研究；
-不同的控制器參數對穩定性和控制質量的影響；
-打開和關閉控制回路的性能研究；
-使用外部設備過程變量的處理，如繪圖儀或示波器；
-研究各種受控系統的響應；
-控制
流量；
一級；
通過流量一級（級聯）；
-用附件ZYRT650.40在一起：熟悉的I＆C軟件和使用。
技術數據
儲罐
-不銹鋼；
-容量：15L；
泵，3級
-功耗：90W；
-最大流量：83L/分鐘；
-最大壓頭：6米；
壓力傳感器：0...100mbar；
轉子流量計帶電信號輸出：0...600L/H；
電磁比例閥：KVS：1.1m³/小時；
2個控制器：參數化為P，PI或PID控制器；
過程變量為模擬信號：0...10V；
通過實驗室插口外部記錄設備（如示波器，線錄音機）連接。
尺寸和重量
長寬高：1000x500x1080mm；
重量：約73Kg；
