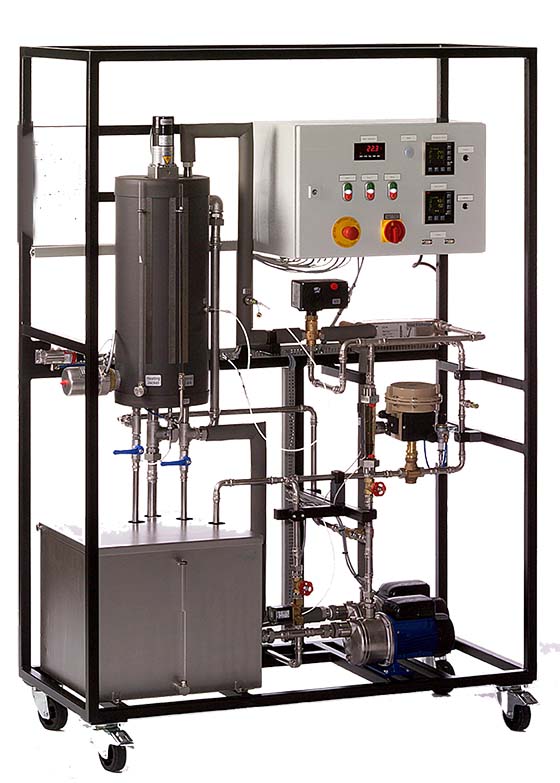

YUY-RT682多變量控制-攪拌釜系統
從工藝工程熱回收應用水平和溫度的實用多變量控制耦合在攪拌罐的型號
產品特點
溫度﹑液位等攪拌罐實用多變量控制；
從工藝工程典型應用和熱回收系統；
2配置工業控制器；
可選過程控制軟件ZYRT650.60可用。
技術說明
裝置的多變量控制系統的復雜性，可以在實際的方式學習模式之控制過程是過程工程領域的典型應用：化學反應發生在加熱攪拌罐，為了提高能量效率由流出的產物預熱進入攪拌槽的反應物。
用水作為產物和反應物用于裝置，泵輸送反應物出收集罐通過熱交換器進入攪拌槽，反應物被熱交換器預熱。在雙夾套加熱器使得在攪拌罐中的溫度控制，另一個泵輸送加熱的產物經由熱交換器回到的攪拌罐的收集罐，旁路入口路線的換熱器。三通電動閥調節在熱交換器加熱的流動，并在旁通流之間的比率。這是一種控制，在攪拌槽的溫度的另一種方法的控制閥改變流率在出口，因而液位攪拌罐溫度和水平是相互依存的變量正是這種依賴，使得這種多變量控制系統非常復雜。
兩個工業控制器提供了溫度和液位控制器它們可以被配置和使用所提供的軟件參數化，該控制器具有PROFIBUS DP接口，該接口使得監控實驗裝置通過可選配的軟件ZYRT650.60，對ZYRT650.60軟件還允許記錄過程變量和使用PC對控制器參數化，它是也可以從這個系列通過Profibus DP接口連接多個實驗裝置。
該結構良好的教學材料闡述了基本原理，并提供循環漸進的實驗指南。
學習目標/實驗
-聯接液位和溫度控制
-用液位控制
PI控制器
擾動前饋控制
-溫度控制
有兩個點控制器
三點式控制器（分程）
用超越控制
通過電動閥位置反饋
-繪圖階躍響應
技術數據
罐
-攪拌釜：15L；
-收集罐：70L；
2泵
-最大流量：約60L/min；
-最大壓頭：約20m；
換熱器的面積：約0.8m²；
加熱器功率輸出：約2kW；
溫度和液位控制器參數化作為
-P，PI或PID控制器；
-開關控制器；
測量范圍
-流量：60...640L/H;
-溫度：0?100℃;
-液位：0...1000mm;
-3路電動閥開度為0...100％.
尺寸和重量
長寬高：1360x610x1940mm;
重量：約162kg;
