YUY-RT624流量控制演示單元
實驗介紹控制工程使用流量控制的例子
產品特點
實驗采用引進流量控制的一個例子控制工程
該系統與組件的構建在工業中常用的
數字控制器，可自由選擇的參數：P，I，D和所有組合
可選的I＆C通過USB軟件ZYRT650.40
技術說明
這個試點單元提供了全面的實驗介紹了控制工程使用流量控制的一個例子的基本原理。

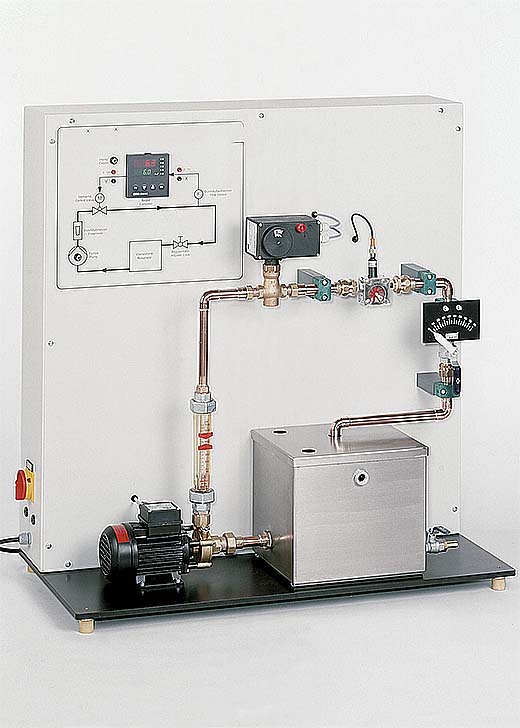

所有組件都清楚地列出一垂直的前面板上。大幅面過程示意圖提供幫助理解。一種泵從儲罐到管道部分提供水。該流速由一個槳輪傳感器測量。透明轉子流量計使得能夠非常清楚地觀察到控制過程。所使用的控制器是先進的數字工業控制器。在控制回路中的致動器是電控閥。管段中一球閥使得能夠產生干擾變量。控制變量X和操縱變量Y可以利用的于插孔模擬信號。這使得外部記錄設備，如繪圖儀或示波器，以進行連接。
儀表和控制軟件（ZYRT650.40）與接口模塊（USB）是作為附件提供。這使得關鍵過程變量來表示，并且控制功能執行。
該結構良好的教學材料闡述了基本原理，并提供循環漸進的實驗指南。
學習目標/實驗
-控制工程基本原理；
-最新的工業控制工程部件：控制器，傳感器，執行器；
-先進的多功能數字控制器操作和參數的設置：如參數設置為P，PI和PID控制器；
-對干擾和控制響應研究；
-不同的控制器參數對穩定性和控制質量的影響； -打開和關閉控制回路的性能研究；
-使用外部設備過程變量的處理，如繪圖儀或示波器；
-與附件ZYRT650.40在一起：熟悉的I＆C軟件和使用；
技術數據
儲罐
-不銹鋼；
-容量：15L；
泵3級
-功耗：90W；
-最大流量：83L/min；
-最大壓頭：6m；
槳輪傳感器：3...50L/min；
電動調節閥：KVS：5.7m³/h；
控制器參數化為P，PI或PID控制器；
過程變量為模擬信號：0...10V；
通過插孔外部記錄設備（如示波器，線錄音機）連接；
尺寸和重量
長寬高：1000x500x1070mm；
重量：約55Kg；
