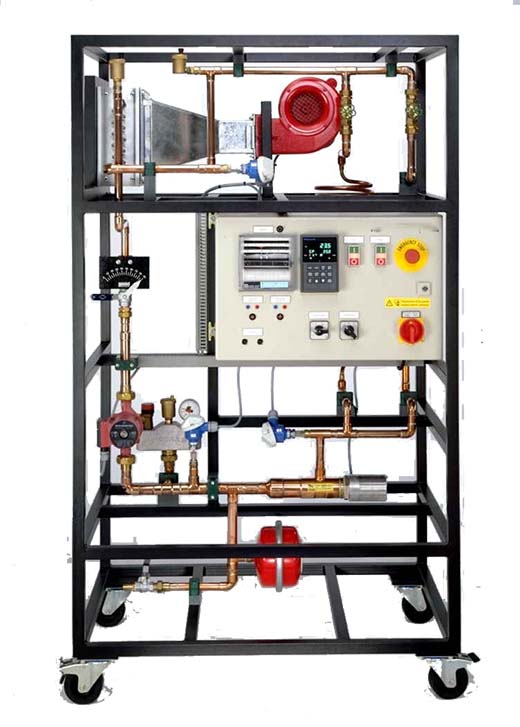

YUY-RT542溫度控制實驗裝置
過程基本法與使用的溫度控制，例如，工業元件控制工程
產品特點
實驗采用引進溫度控制的一個例子控制工程；
該系統與組件的構建工業中常用的；
數字控制器，可自由選擇的參數：P，ID和所有組合；
控制器配置：連續控制器2點或3點控制器；
集成雙通道線記錄儀；
可選過程控制軟件ZYRT650.50可用；
一個完整的網絡系統可以與Profibus接口來構造；
技術說明
提供了全面的實驗，介紹了控制工程使用溫度控制的一個例子的基本原理。
循環泵提供閉合回路的水。水的流量可以由手工操作閥來調節。環路中還包含旋入式加熱器帶風扇的熱交換器和三個集成熱電偶用于溫度測量。停滯時間可通過使用處理延遲不同的長度來表示。晶閘管功率控制器被用作致動器。所使用的控制器是先進的數字工業控制器，它可以被配置為連續的或者開關裝置，并且可以激活通過執行機構或者風扇的加熱器，受控變量X和操控變量Y是直接在集成2通道線路作圖記錄儀。另外，該變量可以利用作為模擬信號在開關柜上的插孔。這使得外部記錄設備，如示波器或平板繪圖儀，來進行連接。
過程控制軟件（ZYRT650.50）可選配，該軟件可進行包括從ZYRT512多個實驗裝置完整的網絡體系建設 - ZYRT系列552，關鍵過程變量也可以被表示，并且控制功能執行。
該結構良好的教學材料闡述了基本原理，并提供循環漸進的實驗指南。
學習目標/實驗
-控制工程基本原理；
-真正的工業控制工程部件：控制器，傳感器，執行器；
-操作，配置和當地的工業控制器的參數設置；
手動（通過鍵盤/控制器軟件ZYRT450.14）；
使用ZYRT650.50過程控制軟件；
-控制響應；
開關控制（2點/3點控制器）；
連續控制；
停滯時間；
-干擾和控制響應研究；
-控制器優化；
-打開和關閉控制回路的性能研究；
-使用外部設備過程變量處理，如示波器或繪圖儀；
-連同附件ZYRT650.50和其他實驗裝置（ZYRT512 - 532 ZYRT，ZYRT552）：熟悉和使用過程控制軟件；
技術數據
泵，3級
-最大功耗：70W；
-最大流量：3.6m³/h；
-最大頭為：4m；
旋入式加熱器：2KW；
熱交換器：約表面積2.8m²；
風扇
-輸出功率：250W；
-最大，流量：780m³/h；
-最大，壓差：430Pa；
-速度：2880min-1；
熱電偶：J型：0...200℃；
晶閘管電源控制器最大負載電流：25A；
線記錄儀
-14 ...20mA時，1×0...20mA；
-進給速度0...3600毫米/h踩；
調節器
-過程變量X，Y作為模擬信號：4...20mA；
尺寸和重量
長寬高：1000x700x1750mm；
重量：約120Kg；
