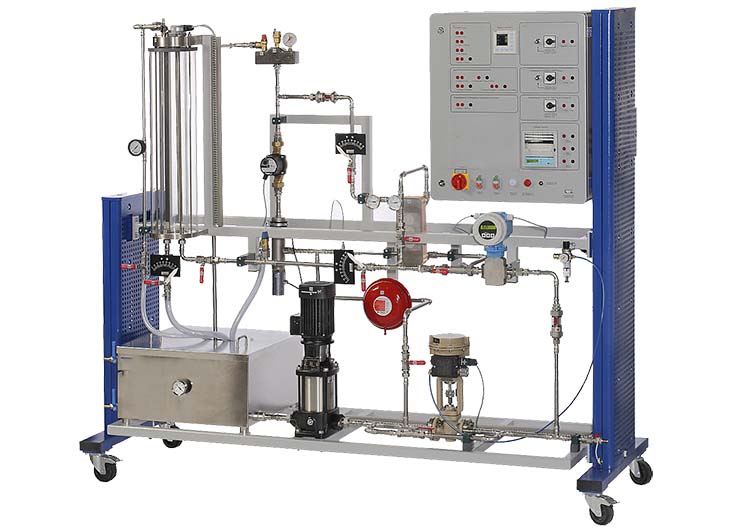

YUY-RT578四變量過程工程控制裝置

實際控制的水平，流量，壓力和溫度
產品特點
液位實際控制，流量，壓力和溫度
串級控制
過程控制軟件
技術說明
在有助于四個控制變量，常見于工藝工程的控制實際的學習。
提供用于流速的管路用帶刻度的透明水箱，包括液位和壓力控制兩個致動器可能性的使用，即，一個變速泵和氣動控制閥干擾變量，可以通過液位和壓力控制容器出口閥門產生。一個閥門在水箱頭部也允許使用和不使用反壓級控制研究。
加熱管路用加熱器，熱交換器和泵被提供用于溫度控制。可以用加熱器的溫度作為致動器，或通過熱交換器的冷卻水的流動方式進行控制。
兩種形式的級聯控制是可能的。在罐中的液位可以通過流量方式來控制。在加熱管路中的溫度可通過熱交換器的流速來控制。對于這兩個級聯控制，無論是泵或控制閥可被用作致動器
傳感器提供的受控變量測量值。變量還可以直接從模擬儀表讀出。A線記錄提供給記錄控制過程。A線記錄提供給記錄控制過程，工業控制器具有四個可選擇的控制回路。它有一個PROFIBUS DP接口這使得通過的過程控制軟件的方式來控制的裝置。該軟件還允許記錄過程變量和PC上的控制器參數化。
學習目標/實驗
-熟悉工業控制回路元件；
-在控制器上設置，參數化和配置；
-控制器設置優化；
-流量控制；
-在密閉箱帶或不帶反壓液位控制；
-壓力控制；
-溫度控制；
-串級控制，液位 - 流量；
-串級控制，溫度 - 流量；
-二點控制，溫度；
-繪圖階躍響應。
技術數據
罐
-刻度水箱：約6L；
-收集罐：約90L；
6級離心泵
-最大流量：約55L/min；
-最大頭部：約60m；
加熱循環泵
-最大流量：約50L/min；
-最大壓頭：約3.5m；
加熱器功率輸出：約2kW；
控制器參數化作為
-P，PI或PID控制器；
-開關控制器；
傳感器測量范圍
-液位：0...700mm；
-流量：0...4.000L/h；
-壓力：0...6 bar；
-溫度：0?200℃。
尺寸和重量
長寬高：2.260x800x1.990mm；
重量：約250Kg。
