YUY-RT614液位控制演示單元
實驗介紹使用液位控制的一個控制工程例子
產品特點
實驗采用引進電平控制的一個例子控制工程；
該系統與組件的構建在工業中常用的；
數字控制器，可自由選擇的參數：P，I，D和所有組合；
可選的I＆C通過USB軟件ZYRT650.40；
技術說明
這個實驗單元提供了一個全面的實驗控制工程的基本原理概論使用液位控制的一個例子。

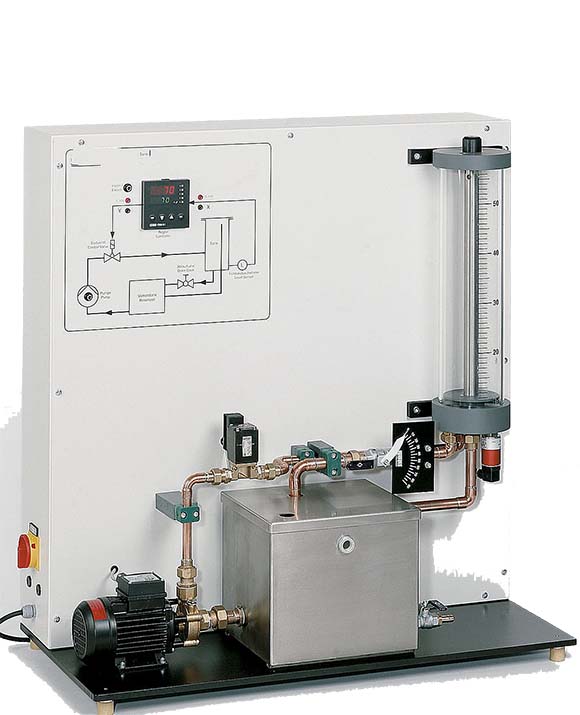

所有組件都清楚地列出一個垂直的面板上。大幅面過程示意圖提供幫助理解。泵從儲罐到透明電平控制罐提供水。水位由安裝在水平控制的罐的底部的壓力傳感器測量。所使用的控制器是國內的最先進的數字工業控制器。在控制回路中的執行器是電磁比例閥。在電源插座上的球閥能夠生成定義擾動變量。控制變量X和操縱變量Y可以利用于實驗室插孔模擬信號。這允許外部記錄設備，如繪圖儀或示波器，以進行連接。
儀表和控制軟件（ZYRT650.40）與接口模塊（USB）是作為附件提供。這使得關鍵過程變量來表示，并且控制功能執行。
該結構良好的教學材料闡述了基本面，并提供一個循環漸進實驗指南。
學習目標/實驗
-控制工程的基礎知識；
-最新的工業控制工程組件：控制器，傳感器，執行器；
-操作和參數的設置多；
-國內的最先進的功能數字控制器：如參數設置為P，PI和PID控制器；
-對干擾和控制響應調查；
-不同的控制器參數對穩定性和控制質量的影響；
-打開和關閉控制回路的性能研究；
-過程變量的處理使用外部設備，如繪圖儀或示波器；
-連同附件ZYRT650.40：熟悉和使用I＆C軟件。
規范
[1]實驗裝置控制工程實驗；
[2]用透明水箱液位控制；
[3]由壓力傳感器液位測量；
[4]產生干擾變量通過球閥與出口刻度；
[5]液位控制水箱溢流和刻度尺；
[6]控制閥：電磁比例閥；
[7]多功能數字工業控制器；
[8]前面板大型過程示意；
[9]過程變量X和經由實驗室插口模擬信號Y訪問。
技術數據
儲罐
-不銹鋼
-容量：15L
泵3級
-功耗：100W
-最大流量：70L/分鐘
-最大壓頭：5.6m
壓力傳感器：0...100mbar
電磁比例閥：KVS：1.1m³/小時
控制器：參數化為P，PI或PID控制器
過程變量為模擬信號：0...10V
通過實驗室插口外部記錄設備（如示波器，線錄音機）連接
尺寸和重量
長寬高：1000x500x1070mm
重量：約73Kg
