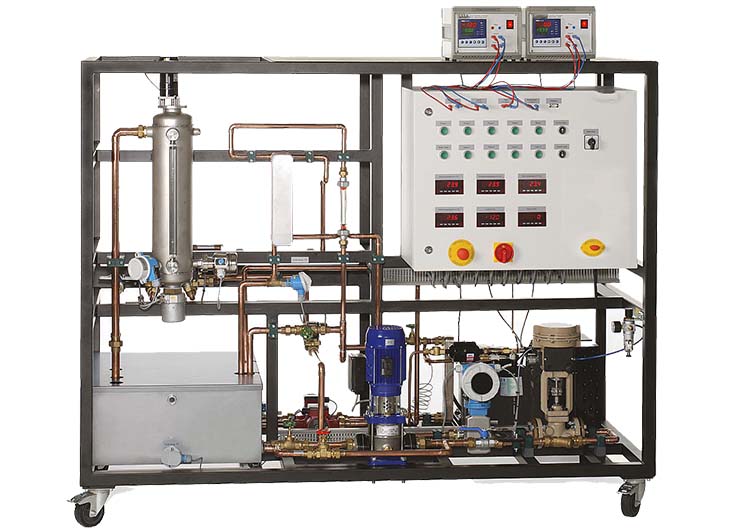

YUY-RT580故障查找控制系統
水平的控制，流速，溫度和串級控制; PLC監控安全設備
產品特點
液位，流速和溫度的實用控制；
模擬典型故障；
PLC監控設備安全；
獨立制冷系統供應冷。
技術說明
裝置促進實際學習中常見的三個控制變量，工藝工程控制過程工程。
線路與一個收集槽，泵及刻度罐提供了一種用于控制液位和流速。氣動控制閥被用作致動器。在罐出口處的閥，以產生液位控制的擾動變量。級聯控制是可能的，由此在罐中的液位由流量速率的方式來控制。
兩個線路中使用的溫度控制。一種制冷系統冷卻水的集水箱。泵通過熱交換器（冷卻回路）中循環的水。加熱器加熱水在刻度罐。另一個泵也經由熱交換器循環的溫水。在熱交換器中的水冷卻回路被加熱。受控變量是水在冷卻回路的加熱在熱交換器后的溫度。該致動器是氣動控制閥，其調節的溫水的流量。級聯控制，也可以控制溫度。
兩個工業控制器提供可被用作主從串級控制的執行情況。他們有一個PROFIBUS DP接口。這使得能夠通過軟件的方式來控制的系統。該軟件還允許記錄過程變量和PC上的控制器的參數化。
訓練師配備了PLC進行監控安全裝置，如一個低水位切斷其保護加熱器。在開關柜也有按鍵的典型故障的模擬 ，如傳感器或電纜斷開故障。
該結構良好的教學材料闡述了基本原理，并提供循環漸進的實驗指南。
學習目標/實驗
-熟悉工業控制回路元件；
-設置，參數化和配置在控制器上；
-控制器設置優化；
-液位控制；
-流量控制；
-溫度控制；
-串級控制，液位-流量；
-串級控制，溫度-流量；
-繪圖階躍響應；
-故障查找；
技術數據
罐
-與攪拌罐規模：約7L；
-收集罐：約90L；
主電路離心泵
-最大流量：約75L/min；
-最大壓頭：約20m；
2泵，冷卻回路和制冷系統
-最大流量：約60L/min；
-最大壓頭：約4米；
加熱器功率輸出：約2kW；
控制器參數化作為
-P，PI或PID控制器；
測量范圍
-液位：0...350mm；
-流量：0...1999L/H；；
-溫度：0?100℃。
尺寸和重量
長寬高：1920x800x1530mm；
重量：約245kg；
