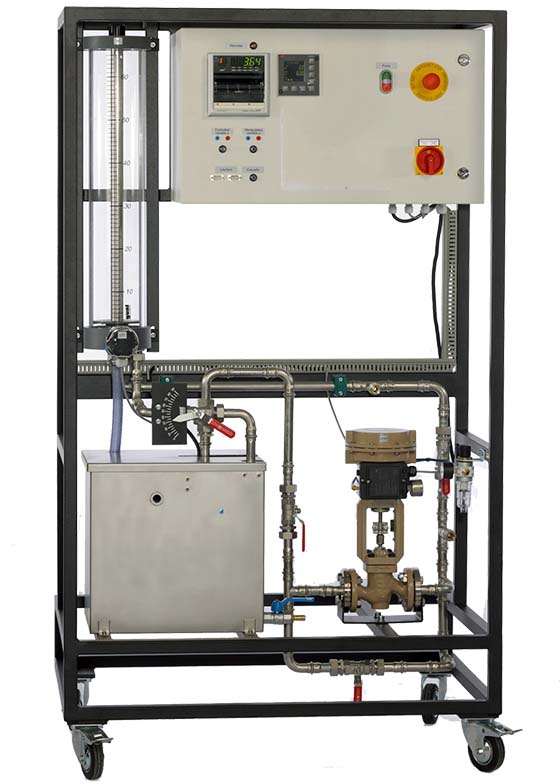

YUY-RT512液位控制實驗裝置
過程基本法與使用液位控制，例如，工業元件控制工程
產品特點
實驗采用引入液位控制的一個例子控制工程；
該系統與組件的構建以工業中常用；
數字控制器，可自由選擇的參數：P，ID和所有組合；
集成雙通道線記錄；
可選過程控制軟件ZYRT650.50可用；
通過Profibus接口能夠完整的網絡體系構建；
技術說明
提供了全面介紹了控制工程使用液位控制的一個例子的基本原理。
泵從儲罐到透明液位控制罐提供水。液位測量的壓力傳感器安裝在液位控制的罐的底部。所使用的控制器是先進的數字工業控制器。在控制回路中的致動器是用一個電 - 氣動定位器氣動操作控制閥。在出口的線A球閥使得能夠限定將要產生干擾變量。受控變量X和操縱變量Y是直接在集成2通道線路記錄儀作圖。另外，該變量可以利用的模擬信號以對開關柜實驗插孔。這使得外部記錄設備，如示波器或平板繪圖儀，來進行連接。
過程控制軟件（ZYRT650.50）可選配。該軟件可進行包括從ZYRT512多個教練的完整的網絡體系建設 - ZYRT系列552。關鍵過程變量也可以被表示，并且控制功能執行。
該結構良好的教學材料闡述了基本原理，并提供循環漸進的實驗指南。
學習目標/實驗
-控制工程的基礎知識
-真正的工業控制工程部件：控制器，傳感器，執行器
-工業控制器的操作和參數
手動（通過鍵盤）
使用ZYRT650.50過程控制軟件
-對干擾和控制響應研究
-控制器優化
-打開和關閉控制回路的性能研究
-使用外部設備過程變量的處理，如示波器或繪圖儀
-與附件ZYRT650.50和其他教練（ZYRT522 - 552 ZYRT）一起：熟悉和使用的過程控制軟件
技術數據
儲存罐：30L
離心泵
-功耗：250W
-最大流量：150L/min
-最大頭：7m
-速度：2800min-1
電平控制箱
-最大 7L
-級別：0...0,6m
壓力傳感器：0...100mbar
氣動控制閥DN20
-KVS：4,0m³/h
-引用變量：4...20mA
-標稱行程：15mm
-特性曲線等百分比
線記錄儀
-2X4 ...20mA
-進給速度0...7200mm/h
階梯式控制器
-過程變量X，Y模擬信號：4...20mA
尺寸和重量
長寬高：1000x700x1750mm
重量：約124Kg
