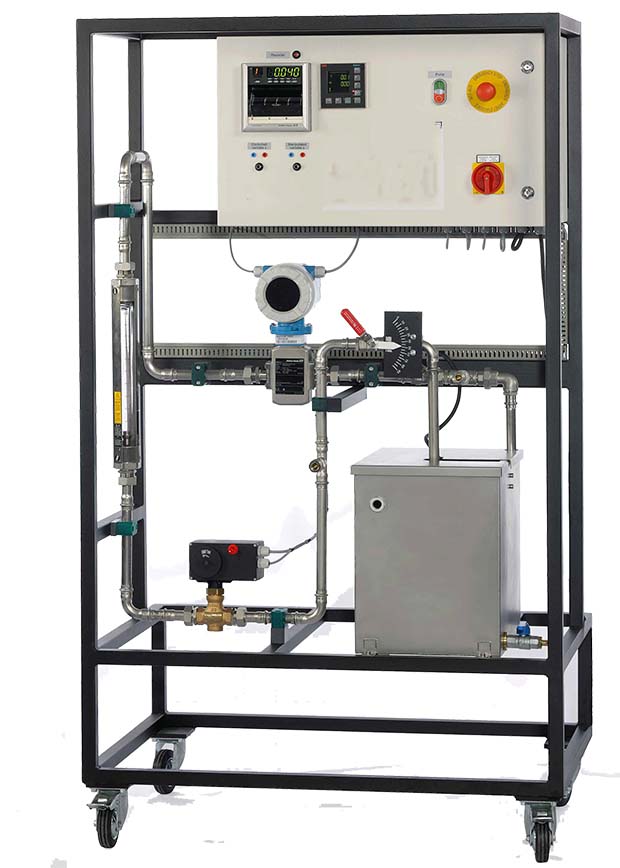

YUY-RT522流量控制裝置
基礎課控制工程使用的流量控制如工業部件實例
產品特點
實驗采用引進流量控制的一個例子控制工程
該系統與組件的構建在工業上常用
數字控制器，可自由選擇的參數：P，I，D和所有的組合
集成雙通道線路記錄
可選過程控制軟件ZYRT650.50可用
通過Profibus接口可能構建一個完整的網絡體系
技術說明
實驗裝置提供了全面介紹了控制工程的實驗，使用流量控制一個例子的基本原理。
泵從通過管道系統的儲存罐提供水。流量通過電磁傳感器，它通過輸出標準化電流信號，允許測量值進行進一步的處理測量。轉子流量計顯示該流量。所使用的控制器是先進的數字工業控制器。在控制回路中的執行機構是電動馬達動作的控制閥。在出口線A球閥使得能夠限定將要產生干擾變量。受控變量X和操縱變量Y是直接集成在2通道線路記錄作圖。另外，該變量可以利用的的模擬信號在對開關柜實驗室中插孔。這允許外部記錄設備，如示波器或平板繪圖儀，來進行連接。
過程控制軟件可選配。該軟件可進行完整的網絡體系建設，關鍵過程變量也可以被表示，并且控制功能執行。
結構良好的教學材料闡述了基本原理，并提供循環漸進實驗指南。
學習目標/實驗
-控制工程的基本原理；
-實際工業控制工程部件：控制器，傳感器，執行器；
-當地的產業控制器的操作和參數；
手動（通過鍵盤）；
使用過程控制軟件；
-對干擾和控制響應調查；
-控制器優化；
-打開和關閉控制回路的性能研究；
-使用外部設備過程變量的處理，如示波器或繪圖儀；
-連同附件ZYRT650.50和其他教練（ZYRT512 ZYRT532 - 552 ZYRT）：熟悉和使用的過程控制軟件。
技術數據
儲存罐：30L；
離心泵
-功耗：250W；
-最大壓流量：150L/min；
-最大壓頭：7m；
-速度：2800min-1；
轉子流量計：0...1960L/H；
電磁流量傳感器：0...6000L/H；
電動馬達控制閥
- KVS：5.7m³/小時;
-行程：5毫米;
-特性曲線等百分比;
-閥開啟位置傳感器：0... 1000Ohm;
線記錄;
- 2X4 ...20mA;
-進給速度0...7200mm/ h時，階梯控制器;
-過程變量X，Y為模擬信號：4...20mA。
尺寸和重量
長寬高：1000x700x1750mm；
重量：約110Kg；
