YUY-RT532壓力控制實驗裝置
過程基本法與使用壓力控制，例如，工業元件控制工程
產品特點
實驗用引入的壓力控制的一個例子控制工程；
該系統用工業中常用的組件構建；
數字控制器，可自由選擇的參數：P，I，D和所有組合；
集成雙通道線記錄儀；
可選過程控制軟件ZYRT650.50可用；
通過Profibus接口可能完整的網絡體系的構建；
技術說明
提供了全面實驗介紹了控制性工程使用壓力控制的一個例子的基本原理。

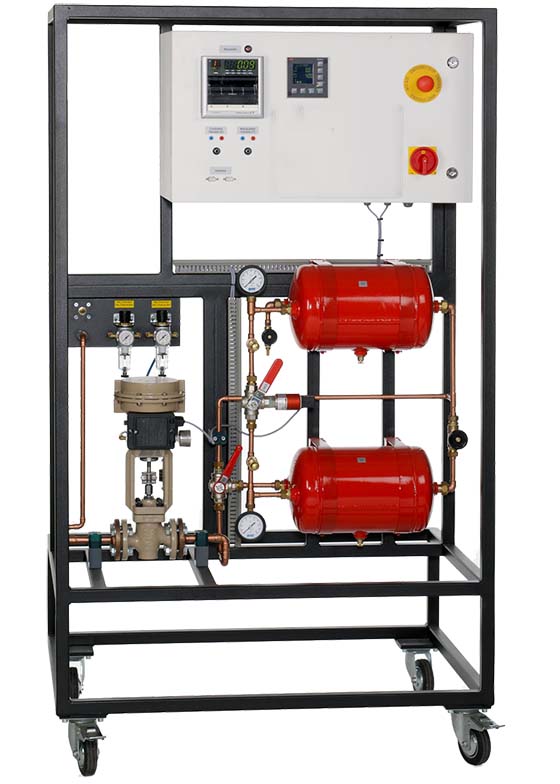

氣壓控制系統是一個二階系統它包括通過流量控制閥互連的兩個直列壓力罐。在第二個罐的附加閥可能使得空氣震動，因此可用于模擬擾動變量。壓力傳感器測量第二容器中的壓力。所使用的控制器是先進的數字工業控制器。循環中的致動器是具有標準化的電流信號輸入操作氣動控制閥。受控變量X和操作變量Y是直接在集成的2通道線路記錄儀作圖。另外，該變量可以利用開關柜實驗插孔的模擬信號。這使得外部記錄設備，如示波器或平板繪圖儀，來進行連接。
過程控制軟件（ZYRT650.50）可選配,該軟件可進行包括從ZYRT512多個教練的完整的網絡體系建設 - ZYRT系列552關鍵過程變量也可以被表示，并且控制功能執行。
結構良好的教學材料闡述了基本原理，并提供循環漸進的實驗指南。
學習目標/實驗
-控制性工程基本原理；
-實際工業控制工程部件：控制器，傳感器，執行器；
-工業控制器的操作和參數；
手動（通過鍵盤）；
使用ZYRT650.50過程控制軟件；
-控制響應；
一階控制系統；
二階控制系統；
-對干擾和控制響應研究；
-控制器優化；
-打開和關閉控制回路的性能研究；
-使用外部設備過程變量的處理，如示波器或繪圖儀；
-用附件ZYRT650.50和其他連接在一起：熟悉的過程控制軟件和使用。
技術數據
2壓力罐
-容量：10L每一個；
-最大壓力：最大10bar；
-工作壓力：6bar；
壓力傳感器：0...6bar；
氣動調節閥
-連接法蘭：DN15；
-KVS：0.1m³/h；
-引用變量：4...20mA；
-行程：15mm；
-特性曲線等百分比
線記錄儀
-2X4 ...20mA；
-進給速度0...3600毫米/h；
階梯式控制器；
-過程變量X，Y模擬信號：4...20mA。
尺寸和重量
長寬高：1000x700x1750mm
重量：約110Kg
