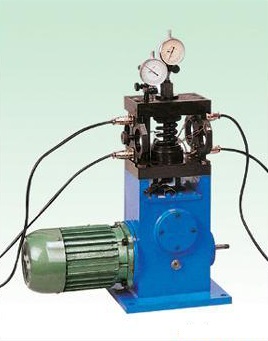

靜動態螺栓綜合實驗臺，靜動態螺栓實驗裝置
2018-06-17 17:03YUYLS-B靜動態螺栓綜合實驗臺
1、 能進行螺栓靜動態受力、變形、剛度、軸向載荷、預緊拉力等實驗.
2、 專用測試分析軟件能對螺栓靜動態進行相關的檢測，并能對比實測和仿真曲線，曲線可打印。
3、 所有被測試元件采用全橋測試電路，各應變測試結構穩定、重復性好、精度高。
4、 采用單相交流電機（220V電源），方便啟動電機進行靜動態螺栓實驗。
5、 專用測試分析軟件具有多媒體教學功能，學生可通過軟件中的實驗說明自主進行實驗，并通過軟件進行試驗報告的編輯。
二、實驗?zāi)康?/span>
1、了解螺栓聯接在擰緊過程中各部分的受力情況。
2、計算螺栓相對剛度，并繪制螺栓聯接的受力變形圖。
3、驗證受軸向工作載荷時，預緊螺栓聯接的變形規律，及對螺栓總拉力的影響。
4、通過螺栓的動載實驗，改變螺栓聯接的相對剛度，觀察螺栓變應力幅值的變化，以驗證提高螺栓聯接強度的各項措施。
三、實驗項目
1、基本螺栓聯接靜動態實驗。
2、增加螺栓剛度的靜動態實驗。
3、增加被連接件剛度的靜動態實驗。
4、改用彈性墊片的靜動態實驗。
四、基本配置：
1、螺栓聯接綜合實驗臺：1臺；
2、靜動態測量儀：1臺；
3、專用扭力扳手0-200Nm：1把；
4、量程為0-1mm的千分表：2個；
5、使用說明書：1份；
6、實驗指導書：1份；
五、主要技術參數：
1、電阻應變阻值：R=120Ω
2、靈敏系數：k=2.20
3、中間最大螺栓直徑：d=16mm
4、單相交流電機：180W
5、電機最大轉速：1400轉/分鐘
6、重量：39Kg
