長城柴油發動機實訓臺，電控柴油共軌發動機實
2018-06-17 19:00

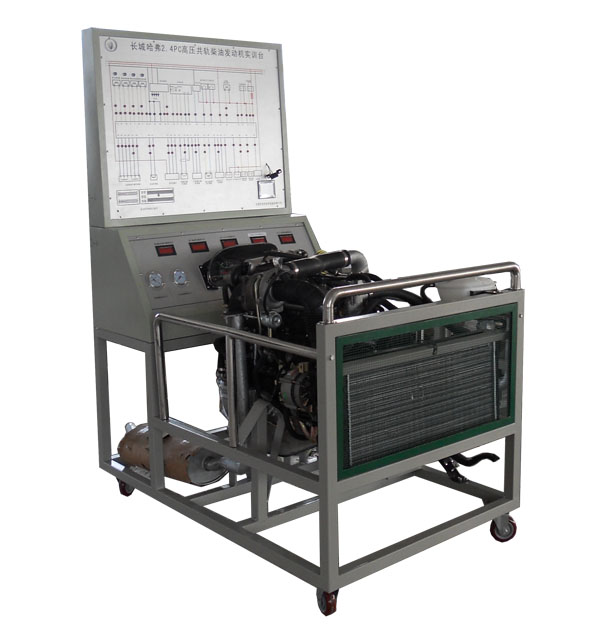

本實驗臺以城哈弗高壓共軌柴油發動機實物基礎，由主臺架、控制臺和檢測臺三部分組成。適用于中高等職業學院和培訓機構的汽車高壓共軌柴油發動機構造與維修實訓教學，能夠滿足對高壓共軌柴油發動機的結構、工作原理、故障設置及診斷的教學需要。
二、標準配置
（1）主臺架
配備原裝高壓共軌柴油發動機總成、所有的傳感器、執行器、供油系統、散熱系統、電源系統、進排氣系統（帶渦輪增壓）、油門操縱機構等；
（2）控制臺
1、控制臺配備供油系統（油箱、油泵等）、油門、蓄電池等。
2、控制臺面板設有點火開關、組合儀表、發動機電控單元、OBD-II診斷座、噴油頻率LED顯示燈、保險絲、繼電器、檢測電壓表等，并且每一個零部件都標明名稱。
3、可調整式傳感器故障模擬裝置；
4、集成電路故障設置及考核系統等。
（3）檢測臺
1、參數顯示數字電壓表（進氣壓力傳感器、冷卻液溫度傳感器、節氣門位置傳感器、怠速閥、蓄電池電壓等）；
2、完整的彩色發動機電控系統元件結構圖和電路結構及工作原理圖；
3、各個電路插頭的結構圖及針腳標識圖和名稱；
4、與電腦、傳感器、執行器針腳一致的外接式檢測端子。
三、功能特點
（1）展示功能：
1、在發動機總成基礎上，各相關系統按合理位置排布，直觀展示汽車發動機控制系統和相關工作附件的結構組成與工作原理；
2、完整的彩色發動機電控系統元件結構圖和電路結構及工作原理圖，便于對照實物進發動機電控系統結構組成和電路原理教學。
（2）動態運行功能：
在發動機總成基礎上，配備各相關輔助控制系統，各傳感器、執行器齊全有效，發動機運行正常，適合做發動機各種工況實驗（冷車怠速、熱車怠速、慢加速、慢減速、正常加速、正常減速、急加速、急減速等）。
（3）實時顯示功能：
1、組合儀表（顯示發動機轉速、水溫、燃油量、電控故障燈、機油壓力過低故障燈等）；
2、數字表（顯示充電電壓值、節氣門位置傳感器、水溫傳感器等參數的電壓值及其變化等）；
3、高亮LED燈（顯示噴油器工作頻率及節氣門開度）。
（4）檢測功能：
外接式檢測端子，可直接在面板上進行各傳感器、執行器及電控單元的信號檢測與分析。
（5）傳感器信號模擬功能：
可對發動機各控制系統主要傳感器進行信號模擬（無級線性調整），并實時檢測因傳感器輸入信號的變化而導致的發動機、自動變速器系統運行狀態的改變。
（6）自診斷功能：
配備OBDII故障診斷座，可連接專用解碼器對發動機電控系統進行故障碼讀取、故障碼清除、數據讀取、波形分析、執行元件測試等檢測實驗。
（7）根據教學內容進行分區，各功能區清晰明了。合理的工業造型，整體結構合理，安全系數高。
四、產品工藝
1、面板工藝和特點
（一）測量面板
面板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。
采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，表面覆蓋高強度保護貼膜。具有耐磨（耐磨耐刮效果超過有機玻璃），防潮，耐腐蝕（耐優質化清劑腐蝕），不易退色等特點。（非噴畫、鋁塑板UV或印刷可比）。
（二）控制面板
采用4mm厚鋁板，堅固耐用，不易變形。
采用腐蝕雕刻工藝，凹型高清晰度字體，永不消退，具有防火、防水、防潮、耐腐蝕、耐磨，堅固耐用。
2、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝。
3、臺架采用國標管材，無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。
4、金屬表面采用高溫噴塑處理，漆面堅固美觀。
五、參數
尺寸：（長*寬*高）1450*1000*1650（mm）
重量：380kg
六、實訓項目
1.柴油發動機各種工況實訓；
2.柴油發動機電路控制系統檢測、分析實訓；
3.柴油發動機結構與原理認識實訓；
4.柴油發動機故障診斷、排除實訓；
5.高壓油泵的維修調整和噴油正時的裝配和調整實訓。
七、附送資料
設備使用說明書、維修資料、實訓指導書等資料。
