電力電子器件驅動電路概述
驅動電路
◆是電力電子主電路與控制電路之間的接口。
◆良好的驅動電路使電力電子器件工作在較理想的開關狀態，縮短開關時間，減小開關損耗。
◆對裝置的運行效率、可靠性和安全性都有重要的意義。
◆一些保護措施也往往設在驅動電路中，或通過驅動電路實現。
驅動電路的基本任務
◆按控制目標的要求給器件施加開通或關斷的信號。
◆對半控型器件只需提供開通控制信號；對全控型器件則既要提供開通控制信號，又要提供關斷控制信號。
驅動電路還要提供控制電路與主電路之間的電氣隔離環節，一般采用光隔離或磁隔離。
◆光隔離一般采用光耦合器
?光耦合器由發光二極管和光敏晶體管組成，封裝在一個外殼內。
?有普通、高速和高傳輸比三種類型。
◆磁隔離的元件通常是脈沖變壓器
?當脈沖較寬時，為避免鐵心飽和，常采用高頻調制和解調的方法。

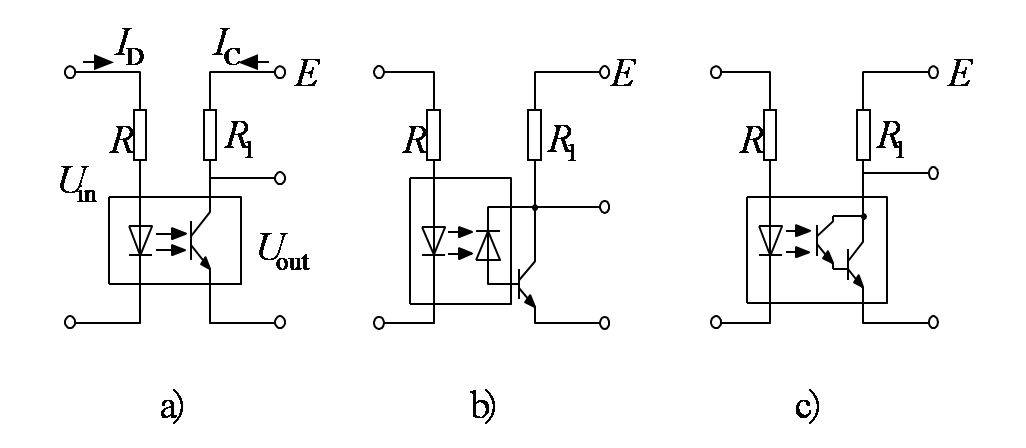

光耦合器的類型及接法
a) 普通型 b) 高速型 c) 高傳輸比型
驅動電路的分類
◆按照驅動電路加在電力電子器件控制端和公共端之間信號的性質，可以將電力電子器件分為電流驅動型和電壓驅動型兩類。
◆晶閘管的驅動電路常稱為觸發電路。
驅動電路具體形式可為分立元件的，但目前的趨勢是采用專用集成驅動電路。
◆雙列直插式集成電路及將光耦隔離電路也集成在內的混合集成電路。
◆為達到參數最佳配合，首選所用器件生產廠家專門開發的集成驅動電路。
