晶閘管的觸發電路
■晶閘管的觸發電路
◆作用：產生符合要求的門極觸發脈沖，保證晶閘管在需要的時刻由阻斷轉為導通。
◆晶閘管觸發電路往往還包括對其觸發時刻進行控制的相位控制電路。
◆觸發電路應滿足下列要求
?觸發脈沖的寬度應保證晶閘管可靠導通，比如對感性和反電動勢負載的變流器應采用寬脈沖或脈沖列觸發。
?觸發脈沖應有足夠的幅度，對戶外寒冷場合，脈沖電流的幅度應增大為器件最大觸發電流的3~5倍，脈沖前沿的陡度也需增加，一般需達1~2A/ms。
?觸發脈沖應不超過晶閘管門極的電壓、電流和功率定額，且在門極伏安特性的可靠觸發區域之內。
?應有良好的抗干擾性能、溫度穩定性及與主電路的電氣隔離。
理想的晶閘管觸發脈沖電流波形
t1~t2--脈沖前沿上升時間（<1μs）
t1~t3--強脈沖寬度
IM--強脈沖幅值（3IGT~5IGT）
t1~t4--脈沖寬度
I--脈沖平頂幅值（1.5IGT~2IGT）

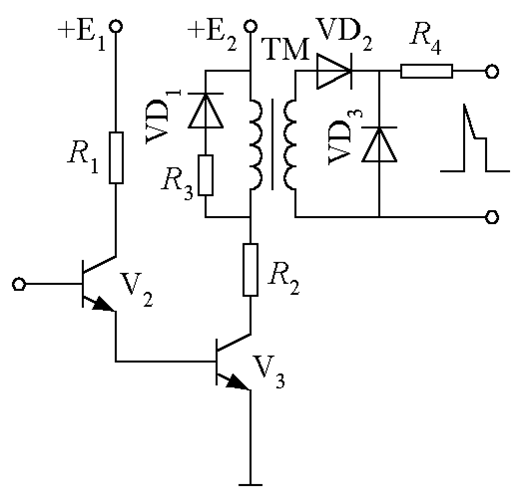

常見的晶閘管觸發電路
◆由V1、V2構成的脈沖放大環節和脈沖變壓器TM和附屬電路構成的脈沖輸出環節兩部分組成。
◆當V1、V2導通時，通過脈沖變壓器向晶閘管的門極和陰極之間輸出觸發脈沖。
◆VD1和R3是為了V1、V2由導通變為截止時脈沖變壓器TM釋放其儲存的能量而設的。
◆為了獲得觸發脈沖波形中的強脈沖部分，還需適當附加其它電路環節。
常見的晶閘管觸發電路
