單相電流型逆變電路--工作波形分析
工作波形分析
◆在交流電流的一個周期內，有兩個穩定導通階段和兩個換流階段。
◆t1~t2：VT1和VT4穩定導通階段，io=Id，t2時刻前在C上建立了左正右負的電壓。
◆在t2時刻觸發VT2和VT3開通，開始進入換流階段。
?由于換流電抗器LT的作用， VT1 和VT4不能立刻關斷，其電流有一個減小過程，VT2和VT3的電流也有一個增大過程。
?4個晶閘管全部導通，負載電容電壓經兩個并聯的放電回路同時放電。
√一個回路是經LT1、 VT1、VT3、LT3回到電容C。
√另一個回路是經LT2、VT2、VT4、LT4回到電容C。

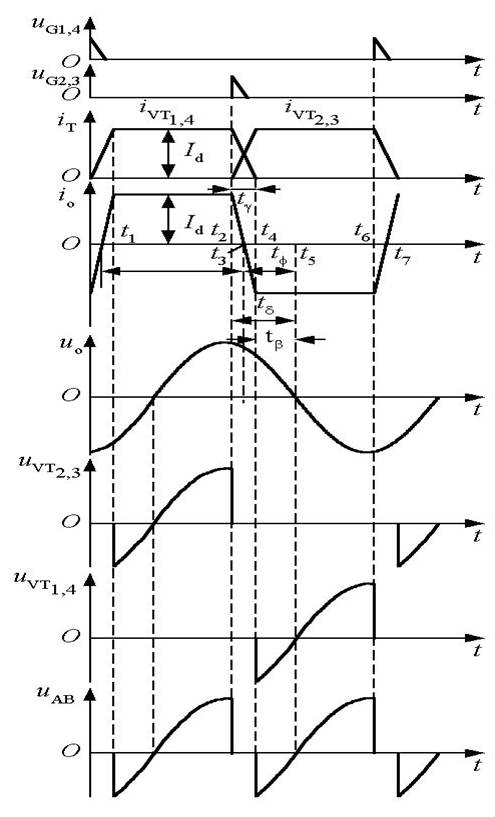

并聯諧振式逆變電路工作波形
◆當t=t
4時，VT
1、VT
4電流減至零而關斷，直流側電流I
d全部從VT
1、VT
4轉移到VT
2、VT
3，換流階段結束。
◆晶閘管需一段時間才能恢復正向阻斷能力，t4時刻換流結束后還要使VT1、VT4承受一段反壓時間tβ，tβ= t5- t4應大于晶閘管的關斷時間tδ
。
◆為保證可靠換流應在uo過零前tδ
= t5- t2時刻觸發VT2、VT3，tδ
為觸發引前時間
i
o超前于u
o的時間
（負載的功率因數角）
把t
表示為電角度
（弧度）可得
基本的數量關系
◆i
o展開成傅里葉級數可得
其基波電流有效值I
o1為
◆負載電壓有效值U
o和直流電壓U
d的關系
一般情況下γ值較小，可近似認為cos(γ/2)≈1，再考慮到式(4-18)可得
實際工作過程中，感應線圈參數隨時間變化，必須使工作頻率適應負載的變化而自動調整，這種控制方式稱為自勵方式。
◆固定工作頻率的控制方式稱為他勵方式。
◆自勵方式存在起動問題，解決方法：
?先用他勵方式，系統開始工作后再轉入自勵方式。
?附加預充電起動電路。
