電流型逆變電路主要特點
直流電源為電流源的逆變電路稱為電流型逆變電路。
電流型逆變電路主要特點
1.直流側串大電感,電流基本無脈動,相當于電流源。
2.交流輸出電流為矩形波,與負載阻抗角無關,輸出電壓波形和相位因負載不同而不同。
3.直流側電感起緩沖無功能量的作用,不必給開關器件反并聯二極管。
電流型逆變電路中,采用半控型器件的電路仍應用較多,換流方式有負載換流、強迫換流。

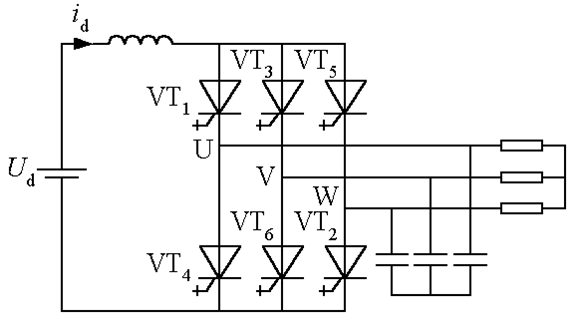

電流型三相橋式逆變電路

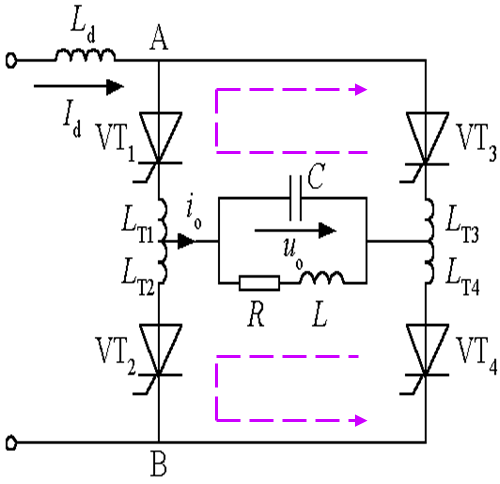

電路分析
1.由四個橋臂構成,每個橋臂的晶閘管各串聯一個電抗器,用來限制晶閘管開通時的di/dt。
2.采用負載換相方式工作的,要求負載電流略超前于負載電壓,即負載略呈容性。
3.電容C和L 、R構成并聯諧振電路。
4.輸出電流波形接近矩形波,含基波和各奇次諧波,且諧波幅值遠小于基波。

單相橋式電流型(并聯諧振式)逆變電路
