電力電子技術-三相橋式全控整流電路（2）

三相橋式全控整流電路的一些特點
?每個時刻均需2個晶閘管同時導通，形成向負載供電的回路，共陰極組的和共陽極組的各1個，且不能為同一相的晶閘管。
?對觸發脈沖的要求
√6個晶閘管的脈沖按VT1-VT2-VT3-VT4-VT5-VT6的順序，相位依次差60° 。
√共陰極組VT1、VT3、VT5的脈沖依次差120°，共陽極組VT4、VT6、VT2也依次差120° 。
√同一相的上下兩個橋臂，即VT1與VT4，VT3與VT6，VT5與VT2，脈沖相差180° 。
整流輸出電壓ud一周期脈動6次，每次脈動的波形都一樣，故該電路為6脈波整流電路。
?在整流電路合閘啟動過程中或電流斷續時，為確保電路的正常工作，需保證同時導通的2個晶閘管均有脈沖
√寬脈沖觸發 ：使脈沖寬度大于60°（一般取80°~100°）
√雙脈沖觸發 ：用兩個窄脈沖代替寬脈沖，兩個窄脈沖的前沿相差60°，脈寬一般為20°~30° 。
√常用的是雙脈沖觸發。

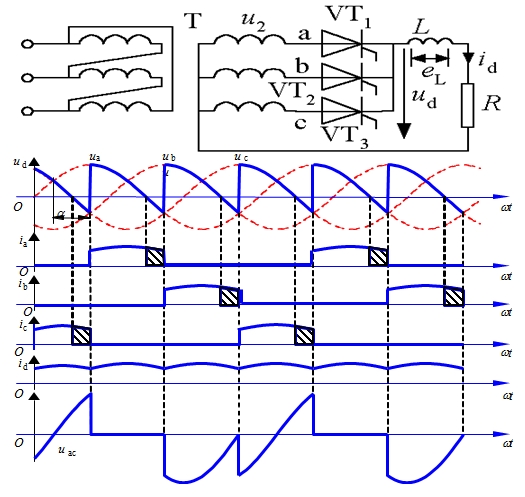

?晶閘管承受的電壓波形與三相半波時相同，晶閘管承受最大正、反向電壓的關系也一樣。
阻感負載時的工作情況
電路分析
?當α≤60°時
√ud波形連續，電路的工作情況與帶電阻負載時十分相似，各晶閘管的通斷情況、輸出整流電壓ud波形、晶閘管承受的電壓波形等都一樣。
√區別在于電流，當電感足夠大的時候，id、iVT、iα的波形在導通段都可近似為一條水平線。

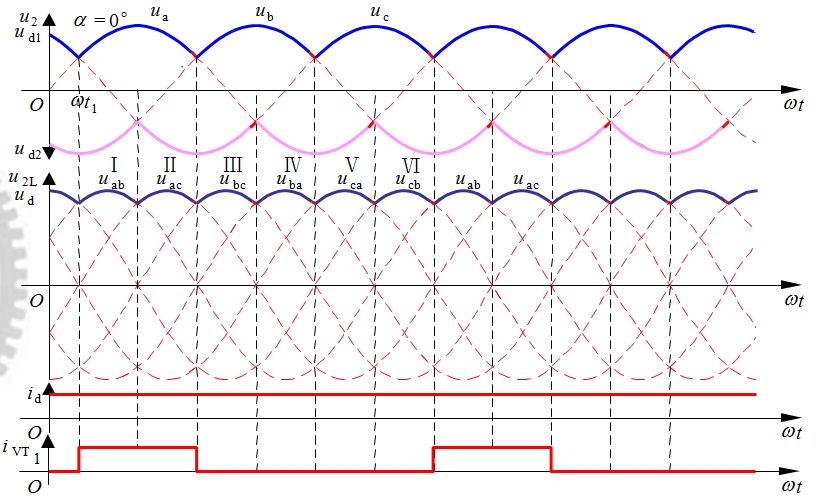

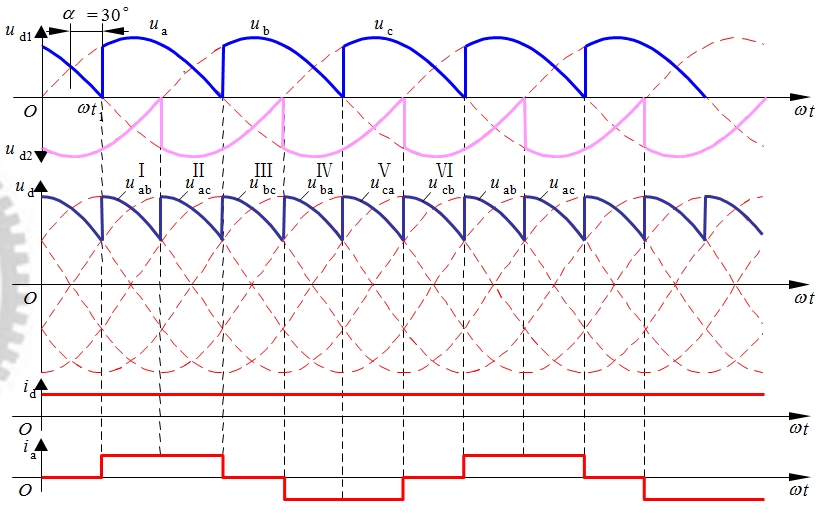

√α=0°時的波形見8圖3-23，α=30°時的波形見8圖3-24。
?當α>60°時
√由于電感L的作用，ud波形會出現負的部分。

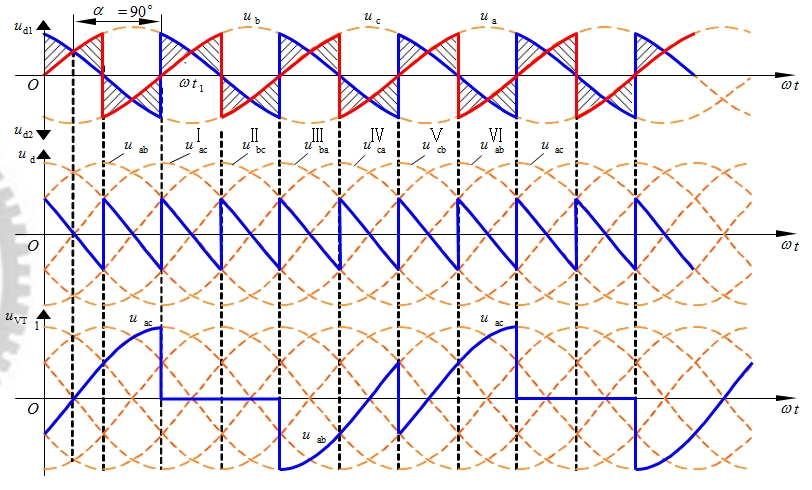

√α=90°時的波形見8圖3-25。
