電力電子技術-三相橋式全控整流電路（1）
原理圖
陰極連接在一起的3個晶閘管（VT1，VT3，VT5）稱為共陰極組；陽極連接在一起的3個晶閘管（VT4，VT6，VT2）稱為共陽極組。
共陰極組中與a，b，c三相電源相接的3個晶閘管分別為VT1，VT3，VT5，共陽極組中與a，b，c三相電源相接的3個晶閘管分別為VT4，VT6，VT2。
晶閘管的導通順序為VT1-VT2-VT3-VT4-VT5-VT6。

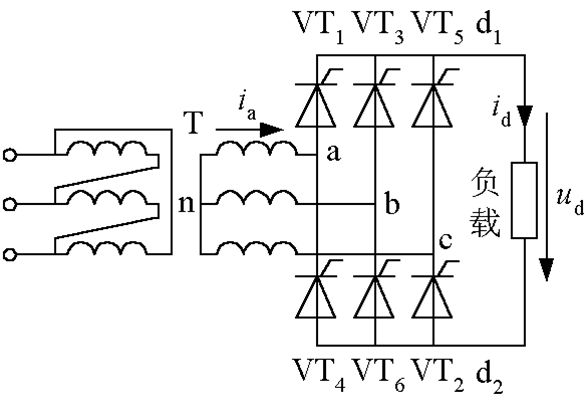

三相橋式全控整流電路原理圖
帶電阻負載時的工作情況
電路分析
?各自然換相點既是相電壓的交點，同時也是線電壓的交點。
?當α≤60°時
√ud波形均連續，對于電阻負載，id波形與ud波形的形狀是一樣的，也連續。

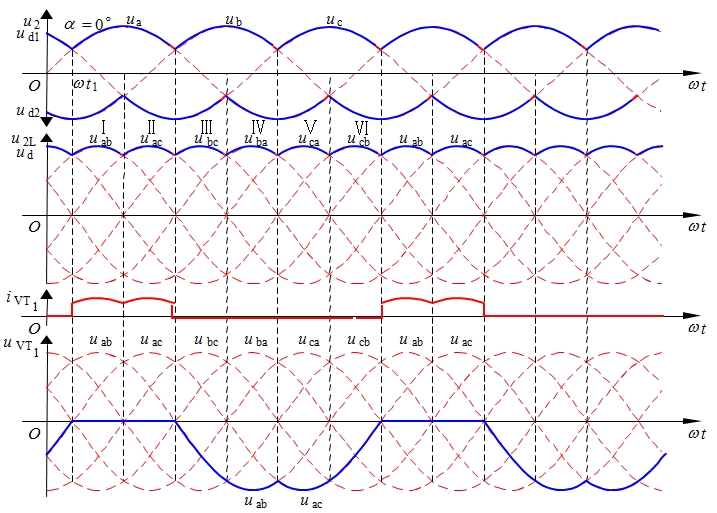

√α=0°時，ud為線電壓在正半周的包絡線。波形見8圖3-19
圖3-19 三相橋式全控整流電路帶電阻負載α=0°時的波形

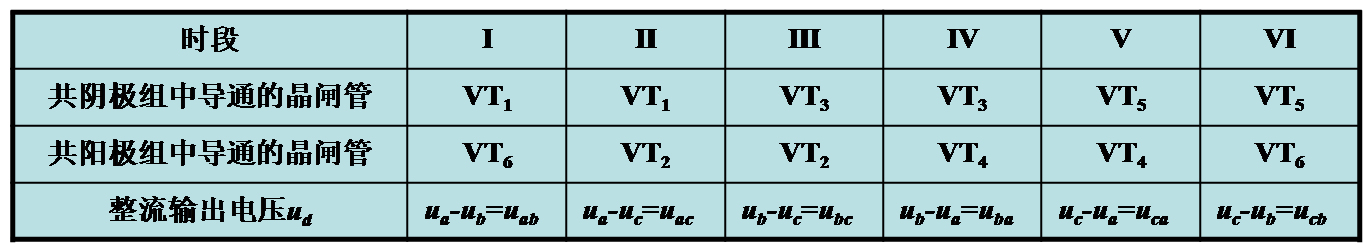

三相橋式全控整流電路電阻負載α=0°時晶閘管工作情況

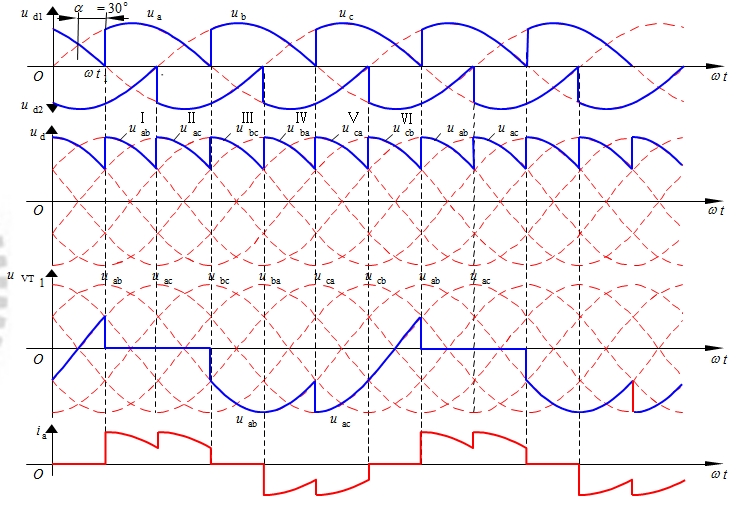

√α=30°時，晶閘管起始導通時刻推遲了30°，組成ud的每一段線電壓因此推遲30°，ud平均值降低，波形見8圖3-20。
圖3-20 三相橋式全控整流電路帶電阻負載α=30°時的波形

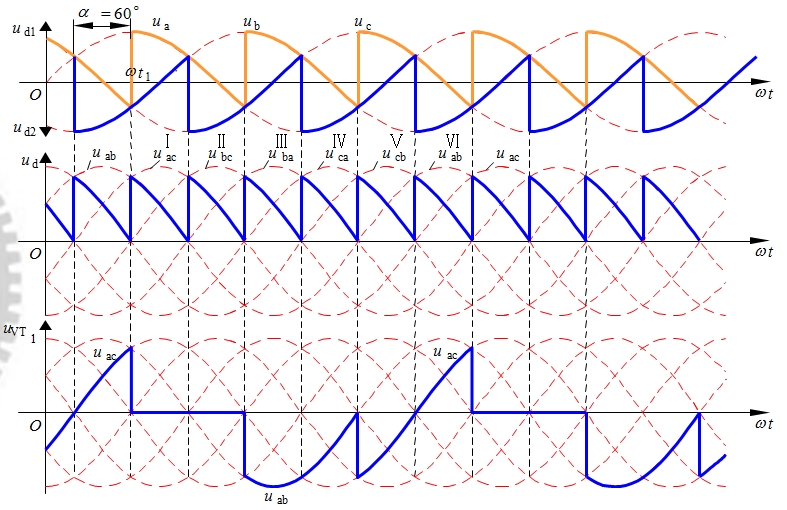

√α=60°時，ud波形中每段線電壓的波形繼續向后移，ud平均值繼續降低。α=60°時ud出現了為零的點，波形見8圖3-21。
圖3-21 三相橋式全控整流電路帶電阻負載α=60°時的波形
?當α>60°時
√因為id與ud一致，一旦ud降為至零，id也降至零，晶閘管關斷，輸出整流電壓ud為零，ud波形不能出現負值。

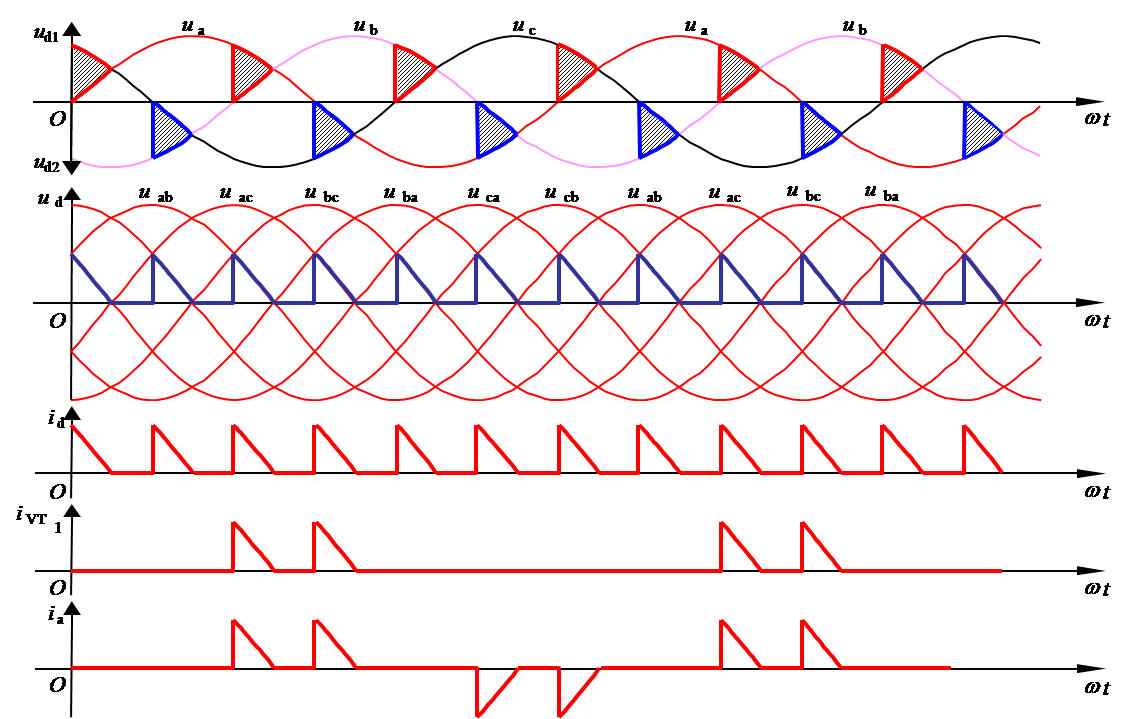

√α=90°時的波形見8圖3-22。
圖3-22 三相橋式全控整流電路帶電阻負載α=90°時的波形
