熱網水力工況模型實驗裝置實驗指導書

一、 實驗目的：
使用熱網水力工況模型實驗裝置進行幾種水力工況變化的實驗，能直接了解熱網水壓的變化情況，鞏固熱水網路水力工況計算的基本原理。掌握水力工況分析方法、驗證熱水網路水壓圖和水力工況的理論。
二、 實驗裝置（如圖1）

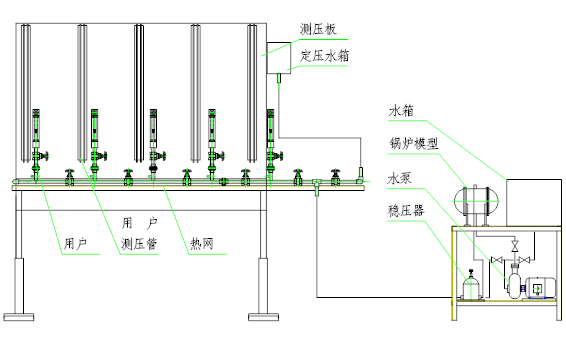

圖1  設備簡圖
設備由管道、閥門、流量計、穩壓罐、模擬鍋爐、水泵等組成，用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝在一塊垂直木版上的12根玻璃管，玻璃管的頂端與大氣相通，玻璃管下端用膠管與網路分支點鄉接，用來測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭（水壓曲線高度）。每組用戶的兩支玻璃管間附有標尺以便讀出各點壓力。
三、 實驗步驟：
閥門操作見系統圖。
1、 正常水壓圖
啟動水泵緩慢打開閥A和a閥門，水由水泵經鍋爐、穩壓罐后，一部分進入供水干管、用戶、回水管；另一部分進入高位水箱，待系統充滿水、打開B閥的同時關閉A閥，保持水箱水位穩定，調節各閥門，以增加或減少管段的阻力，使各節點之間有適當的壓差，待系統穩定后，記錄各點的壓力和流量，并以次繪正常水壓圖。

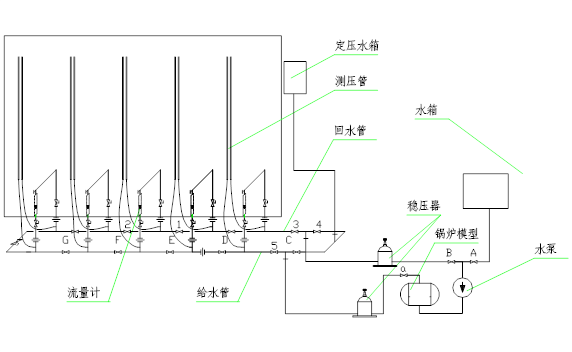

圖2  系統圖
2、關小供水干管中閥門1時的水壓圖
將閥門1關小些，這時熱網中總流量將減少，供水干管與回水干管的水速降低，單位長的壓力降減少，因此水壓圖比正常工況時平坦些，在閥門1處壓力突然降低，閥門1以前的用戶，由于資用水頭增加，流量都有所增加，越接近閥門1的用戶增加越多，閥1以后各用戶的流量將減少，減少的比例相同。即所謂一致等比失調，記錄各點壓力、流量。繪制新水壓圖與正常的進行比較，并記錄各用戶流量的變化程度。
3、關閉E用戶時的水壓圖
將閥1恢復原狀，各點壓力一般不會恢復到原來讀數位置，不一定強求符合原來正常水壓圖。關閉閥門2，記錄新水壓圖各點的壓力、流量。
4、關小閥門3時的水壓圖
將閥門2恢復到原來的位置，把閥門3關小，記錄新水壓圖各點的壓力、流量。
5、閥門3恢復到原來的位置打開閥門4，關閉閥門5，觀察網路各點的壓力變化情況。即回水定壓。
6、關閉閥門4，打開閥門5。觀察網路各點的壓力變化情況。即給水定壓。
實驗完畢，關閉閥門A、B，停止水泵運行。
四、 數據整理
a、記錄壓力讀數
b、水力失調度x計算

c、根據實驗情況分別繪制水壓圖。并評價各工況實驗結果。
