氣浮球控制實驗系統的設計與應用

當前自動化類專業的自動控制原理實驗一般基于Matlab仿真平臺實現，未能很好地和控制對象結合起來，學生很難從頭到尾參與到整個實驗環節中來，不利于對控制原理的理解與掌握，實驗效果并不理想。
本文設計了一個符合教學需求的創新型實驗系統。該系統綜合多門專業課程知識，為學生學習自動控制原理、單片機、嵌入式系統等課程提供了一個綜合性實驗平臺。同時，該系統不太復雜，在學生應用所學知識可以駕馭的范圍內，具有一定的趣味性，簡單直觀，有利于提高學生參與其中的積極性。
1、系統架構

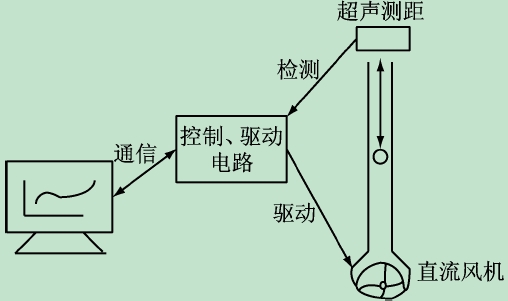

本文設計的實驗系統如圖1所示，研究內容可以劃分為超聲測距模塊設計與實現，控制驅動模塊設計與實現和上位機軟件設計開發三個部分。

圖1氣浮球控制實驗系統示意圖
超聲測距模塊實現的功能是通過發射超聲波，計算從發射時間到接收到反射波時間來確定當前小球的位置，將此位置信息反饋給控制驅動模塊用于其控制。
控制驅動模塊接收來自超聲測距模塊的浮球位置信息，與來自上位機或本地設定的目標位置進行比較，采用一定的控制算法，計算出當前的風機驅動量，去調節風機風力，最終實現將浮球控制到目標位置，同時將浮球的運動軌跡等信息傳送到上位機用于顯示、分析、處理。上位機軟件可以設定浮球的目標位置或運動軌跡發送給控制驅動模塊，同時接收浮球軌跡信息，可以進行其運行軌跡的顯示、分析、處理。
2、硬件設計

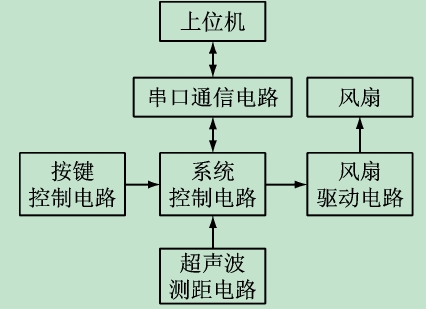

系統總體硬件電路框圖如圖2所示，主要包括系統控制、按鍵控制、串口通信、風扇驅動、超聲測距等電路。

圖2硬件電路框圖
(1)系統控制電路。該系統采用基于32位的ARMCortex-M3處理器STM32F103VBT6作為主控芯片，它具有非常豐富的片內資源，例如實時時鐘(RTC)、定時器(TIM)、通用I/O接口(GPIO)、DMA控制器、A/D轉換器、USART接口、I2C接口、SPI接口和CAN總線接口還包括20KB的片內SRAM，128KB的片內Flash以及一個支持USB2．O規范的全速USB外圍設備等，它是整個系統的主控單元，協調其他模塊完成數據采集、存儲、處理、控制、傳輸?shù)榷囗?xiàng)功能。

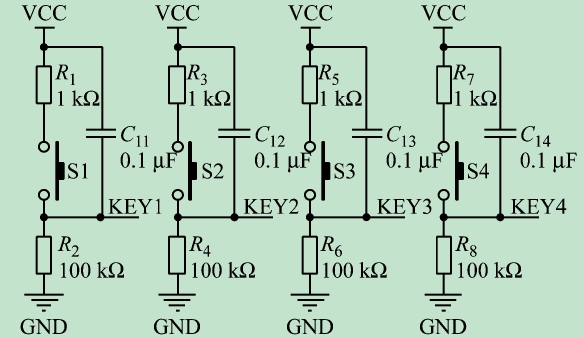

(2)按鍵控制電路。按鍵控制電路如圖3所示，單片機通過檢測4個GPIO口(PC0、PC2、PA0、PC1)的高低電平變化來判斷哪個按鍵按下。當按鍵按下后，GPIO口會從低電平變?yōu)楦唠娖剑来丝梢耘卸ò存I是否按下。電路中每個電容起到硬件消抖動的作用，電阻則是防止過流。

圖3按鍵控制電路
按鍵是用于初期程序的調試，最終歸結到上位機控制，用上位機直接傳輸高度、PID系數等數據，也包括開始和結束系統的控制。所以按鍵只是作為輔助調試電路方便進行初期調試。

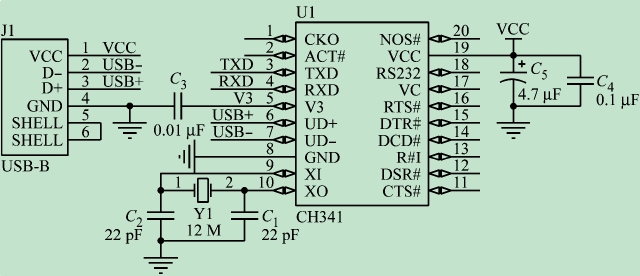

(3)串口通信電路。單片機和上位機的通信是使用串口通信方式，電路圖如圖4所示。串口通信是一種可以將接受來自CPU的并行數據字符轉換為連續的串行數據流發送出去，同時可將接受的串行數據流轉換為并行的數據字符供給CPU的通信協議。在本實驗系統中利用了USB轉串口模塊，即實現計算機USB接口到通用串口之間的轉換。

圖4串口通信電路
CH341是一個USB總線的轉接芯片，通過USB總線提供異步串口、打印口、并口以及常用的2線和4線等同步串行接口。在異步串口方式下，CH341提供串口發送使能、串口接收就緒等交互式的速率控制信號以及常用的MODEM聯絡信號，用于為計算機擴展異步串口，或者將普通的串口設備直接升級到USB總線。

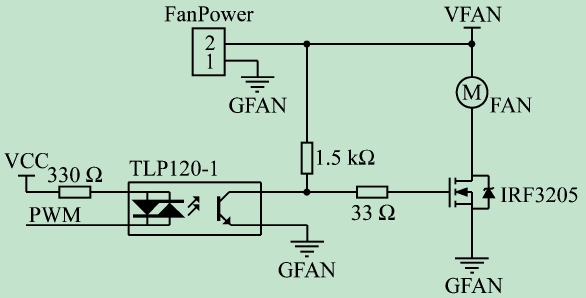

(4)風扇驅動電路。控制氣浮球運動的風扇的驅動電路如圖5所示。風扇采用PWM波控制，通過控制PWM波的占空比來控制風速。此系統使用單片機的PA6口發送PWM波，PWM使用單片機的TIM1定時器實現輸出。TIM1高級控制定時器可以實現輸入捕捉、輸出比較、產生PWM和反相PWM。系統就是使用定時器的PWM產生功能，通過設置輸出頻率、占空比、輸出模式等輸出可控的PWM，然后通過隔離，放大后驅動MOS管的開關，進而控制風扇電機的轉速，最終達到控制小球運動的目的。

圖5風扇驅動電路
(5)超聲波測距模塊。測量小球運動軌跡使用HC-SR04超聲波測距模塊，該模塊測量精度高，可以達到0．4mm;測量距離遠，可以達到30cm左右。硬件電路簡單，只需要占用4個GPIO口，包括超聲波輸出控制、信號接收反應管腳、VCC和接地管腳。程序控制也很簡單，占用一個定時器計(TIM2)，程序開始給定時器賦予初值，然后控制模塊發出超聲波，超聲波碰到障礙物后會反射回來，模塊接受到反射回來的超聲波會給一個管腳脈沖，這樣就可以判定收到，關閉定時器，此時讀出TIM2的值，這樣經過計算后便可以得到模塊與障礙物之間的距離。
3、軟件設計

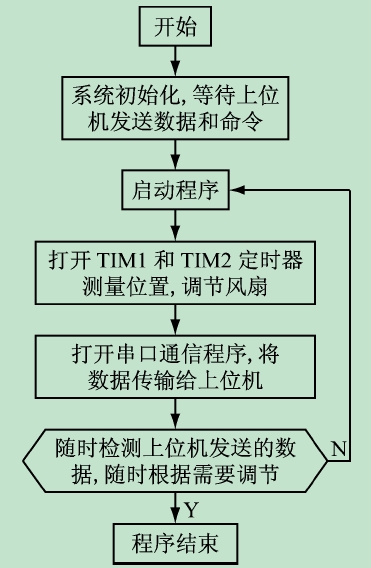

系統軟件設計總體流程如圖6所示，主要包括系統初始化、風扇驅動、超聲測距、串口通信等子程序，同時還包括了上位機軟件設計。

圖6軟件流程圖
(1)系統初始化。程序的初始化，包括系統時鐘的初始化，GPIO口的初始化，串口通信初始化，定時器初始化等。對芯片進行初始化后，才可以使芯片正常工作。
系統時鐘初始化主要是設置系統的時鐘頻率，包括設置時鐘的預分頻和使用的芯片功能的時鐘使能;GPIO口初始化包括使用的GPIO口打開使能、輸出頻率、模式選擇和管腳復用使能;串口通信初始化包括串口的波特率、字長、停止位、奇偶校驗位等設置;定時器設置包括定時器的分頻、計數方式、打開允許計數等設置。
(2)風扇驅動程序。風扇使用PWM波驅動，STM32單片機有專門的PWM輸出功能，可以設置其輸出的頻率、占空比等。
程序的PWM輸出使用單片機高級控制定時器TIM1輸出，設置定時器可以實現輸入捕獲、輸出比較、產生PWM等功能。只需要通過改變PWM波的占空比，就可以控制氣浮球的位置。程序中設置一個全局變量，通過不斷重新設置PWM輸出的占空比寄存器來改變風速大小，而該設定值便是由上位機發送的數據和PID不斷調節的數據決定。
(3)超聲波測距程序。超聲波測距使用芯片的定時器TIM2實現。功能實現過程:首先單片機控制超聲波模塊發送超聲波，同時單片機定時器打開，開始計數，在超聲波碰到障礙物后返回給模塊，單片機檢測到電平變化后，關閉定時器，讀取此時定時器寄存器的值，設定好TIM2的計數時間和計數方式，通過固定算法便可以計算出模塊距離氣浮球的長度。
(4)串口通信程序。串口通信使用STM32單片機內部的USART功能。該程序包括串口通信的波特率、字長、停止位、奇偶校驗等的初始化。程序設定的波特率為9．600KB/s，一次發送8位數據，有奇偶校驗位，1位的停止位。上位機采用特定的通信方式將管理者的命令發送給單片機，實現PC機遠程控制的目的，同時也是將數據返回給單片機處理和顯示。
(5)上位機程序。上位機使用C#語言編寫，包括基本的操作界面，按鈕處理，輸入輸出，圖形界面顯示等功能。此程序?qū)⒉僮髡咻斎氲母叨刃畔⑼ㄟ^處理發送給單片機，并將單片機發送回的數據和氣浮球運動軌跡在圖形界面顯示出來，便于使用者操作和處理。
4、系統通信
由于發送數據時，需要發送的數據范圍是0～5000，而發送數據函數在發送時一次只能發送8位數據，即允許發送范圍為0～0xFF(0～255)，所以需要對發送數據進行處理，然后再發送。處理方式是，發送數據除以256，得到的商和余數(符合發送范圍)通過串口相互發送，接收端將收到的數據按對應關系乘以256再加余數，便可以得到想要的值。這種發送方式簡單易懂，而且數據量處理也不是很大，很適合系統使用。
(1)上位機對單片機的通信協議。上位機發送系統啟動和關閉命令時，發送4個8位的數據，其中前3個是命令，后1個是判斷位，判斷是否為開關機命令。
單片機通過最后一位的命令判斷位判斷接受的是數據還是命令，然后通過前三位判定是打開還是關閉系統。
上位機給單片機發送數據命令，包括設定高度、比例、積分、微分值。發送11個8位的數據，其中第1個始終發送0，表示發送開始;2～9個分別是PID參數和高度經過計算處理后的數據，最后2個8位數據是停止位標志。接收端也是按照這種方式進行接收處理，然后在控制中體現出來。
(2)單片機對上位機的通信協議。單片機對上位機發送的數據包括實時的高度測量值，接收到的設定高度值和PID參數會重新發送給上位機以便實時監控。發送時，發送12個8位數據，其中前2個為0，代表數據發送開始，第3～12個分別是測量高度值、設定高度值和PID值，其中數據也是經過處理，符合發送的數據大小，發送給上位機。上位機將接受的數據經過處理后顯示出來。
5、結語
針對當前自動化專業的相關實驗未能很好地和控制對象結合起來的現狀，設計了一套氣浮球控制實驗系統，完成了超聲測距模塊設計與實現、控制驅動模塊設計與實現、上位機軟件設計開發。整體系統結構簡單，可擴展性強，該實驗系統已成功應用于實際教學，幫助學生完成了自動控制原理、單片機、軟件設計等課程的相關實驗，且實驗結果具有直觀、實時等優點，教學效果反應良好。
