中央空調故障的實驗診斷及分析

1、概述
隨著經濟的發展和人民生活水平的不斷提高，配有中央空調的樓宇如雨后春筍呈現在全國的各個城市。如何確保中央空調的正常運行，為用戶提供一個健康、舒適、安全的室內環境，顯得極為重要。中央空調實驗教學是供熱通風與空調工程專業培養學生動手能力和創新能力的重要教學環節。通過本實驗裝置，可以使學生了解和掌握中央空調系統的工作原理、狀態及系統常見的故障。
2、實驗裝置

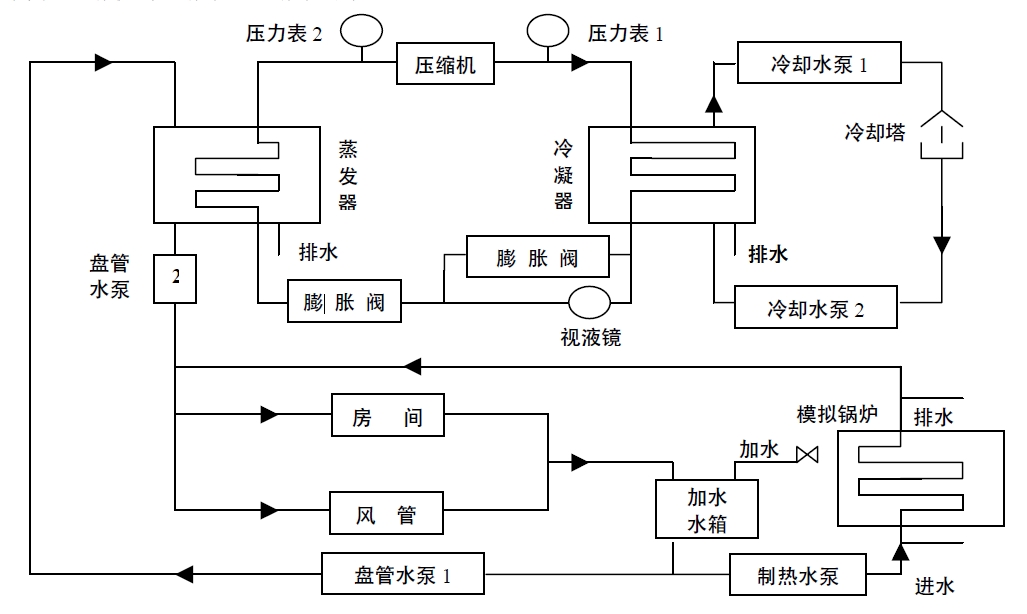

本實驗裝置是將現代中央空調微型化，并保持整個系統的完整性和合理性，它可單獨演示夏天制冷循環和冬天制熱循環的工作原理及現代中央空調系統較常見的15 種故障。控制系統采用數碼顯示自動檢測溫控電路，更趨近實際生活中的現代中央空調。本實驗總控制臺配有電壓表、電流表、高低壓壓力表、高低壓保護裝置，工作指示燈、故障演示、復位開關、溫度顯示控制器。重要部分采用透明的有機玻璃板，易于觀察。輔助配有先進的中央空調制冷、制熱系統循環演示板，便于學生了解、掌握各物理參數的變化情況和循環系統的工作狀態及工作原理。工作原理圖如下：

3、實驗原理
該實驗臺制冷系統采用的是蒸汽壓縮式制冷方式，系統由壓縮機、冷凝器、節流閥、蒸發器等組成，用管道將其組成一個封閉的系統。工質在蒸發器內與被冷卻對象（如冷媒水）發生熱量交換，吸收被冷卻對象（冷媒水）的熱量并汽化，產生的低壓蒸汽被壓縮機吸入，經壓縮機后以高壓排出。壓縮過程需要消耗機械能。壓縮機排出的高溫高壓氣態工質在冷凝中被常溫冷卻介質9 冷卻水0 冷卻，凝結成高壓液體。高壓液體經干燥過濾后，由節流閥產生節流蒸發，降低壓力和溫度，然后又進入蒸發器，其中低壓液體在蒸發器中汽化，產生制冷效果，如此周而復始，不斷循環。
由蒸發器中流出來的冷媒水，由于被冷卻降溫可用于集中式空調系統作為冷源來冷卻空氣，從而達到制冷的目的。
由冷凝器中流出來的冷卻水，由于被升溫，要送往冷卻塔冷卻，冷卻后的常溫水，由冷卻塔下部流回冷凝器，在循環水泵的控制下進行下一個循環。
該實驗系統啟動，加水箱內的常溫水過濾后，由管道泵送入加熱鍋爐內加溫，然后進入模擬房間的盤管，由盤管風機將熱量送入模擬房間內，在溫控器的作用下，使房間內的溫度達到設定值，從而達到制熱的目的。
4 中央空調教學實驗故障及實驗數據
4.1 制冷系統故障
表 1 制冷系統故障

故障名稱	故障現象
漏氟	風機盤管無冷風，系統壓力偏低膨脹閥液管結霜
氟太多	風機盤管無冷風不強，視液鏡有液狀制冷劑系統壓力偏高
膨脹閥損壞	視液鏡有液狀制冷劑，風機盤管無冷風
壓縮機吸氣口堵塞	風機盤管無風，視液鏡有液狀制冷劑壓縮機聲音沉悶
冷卻水泵不工作	系統高壓側壓力升高，工作電流增大壓縮機過載保護器斷開
冷卻塔風機停止工作	系統高壓側壓力升高，工作電流增大
壓縮機過載保護器壞	壓縮機不啟動
冷媒水泵不工作	風機盤管無冷風，蒸發器側水出現結冰
壓縮機啟動電容故障	壓縮機不啟動，電流急劇增大過載保護器斷開
電磁閥故障	風機盤管無冷風，蒸發器側水出現結冰
盤管風機故障	風機盤管無冷風吹出
壓縮機故障	風機盤管無冷風吹出，模擬房間溫度無變化

4.2 制熱系統故障
表 2 制熱系統故障

故障名稱	故障現象
制熱水泵不工作	風機盤管無熱風吹出，模擬房間溫度無變化
電磁閥故障	風機盤管無熱風吹出，模擬房間溫度無變化
鍋爐故障	風機盤管無熱風吹出

4.3 實驗數據
實驗運行正常數據電壓 220V、電流10±2A、高壓力2.5-2.0Mpa、低壓力1.0-0.5Mpa。
表 3 實驗數據

故障名稱	電壓V	電流A	高壓MPa	低壓MPa
氟太多	220	12	4	1.5
冷卻水泵不工作	230	17.9	3	1.21
冷卻塔風機停止工作	235	17.8	3.4	1.2
壓縮機啟動電容故障	235	18.9	3.7	1.3

5 實驗故障、實驗數據及結果討論
由以上實驗可以得出中央空調出現故障主要發生在以上這15 個方面，正確地觀察判斷分析中央空調故障現象和產生故障原因是保證
中央空調正常運行的先決條件，也是快速解決故障的最佳方法。
正常情況下，中央空調電壓電流等儀器儀表數據應在規定范圍內波動，當數據異常波動時事故即將發生。因此正確地觀察和記錄儀器
儀表數據是保證中央空調正常運行必要措施。
