隨著我國加快建設節約型社會, 在生產、建設、流通、消費各領域節約資源, 提高資源利用效率, 節能環保成為各項工作首要考慮的問題。我國城市建設中, 智能建筑、智能住宅小區的建設如火如荼地進行, 如何推動公共建筑、生活小區、住宅節水和中水回用設施建設、推進污水處理及再生利用變得非常重要。

智能建筑追求的終極目標是舒適環保、節約成本、節能降耗。給水系統是智能建筑樓宇自動化控制系統的一個重要的子系統, 如何控制給水系統達到節水、節能的效果是非常值得研究的問題。

1、智能建筑中的給水系統

在建筑領域, 智能建筑生活給水設備, 一般地說, 可分為兩種基本型式, 即匹配式與非匹配式。

1.1 非匹配式

非匹配式供水設備的特點是水泵的供水量, 總大于系統的用水量。需配置蓄水設備, 如水塔、高位水箱等, 以便將多余的水或全部的水暫時蓄存起來。當蓄存的水, 達到高水位時, 水泵停止運轉,這時, 由蓄水器向用水系統供水。當蓄水器中的水被用到低水位時, 水泵再次啟動向蓄水設備供水。

1.2 匹配式

匹配式供水設備的特點是水泵的供水量隨著用水量的變化而變化, 沒有多余的水量, 不設置高位水箱等蓄水設備。

早期的水泵直供式給水系統, 就是一種原始的匹配式供水設備。但由于水泵的速度不能調節, 水壓隨用水量的變化而急劇變化。當用水量很小時, 水壓很高, 供水效率很低, 既不節能, 又使系統的水壓不穩定。

近幾年來, 由于電子技術及計算機控制技術的迅速發展以及節能降耗的需求, 變頻調速裝置開始在民用供水系統中得到應用。通過改變水泵電機的供電電源頻率, 調節水泵的轉速, 自動控制水泵的供水量, 以保證在用水量變化時, 供水量隨之變化, 從而維持水系統的壓力不變, 實現了供水量與用水量的相互匹配。成為較完美的匹配式供水設備, 省去了高位水箱, 也不用氣壓罐, 既節能, 又節省建筑面積。

2、變頻恒壓供水

2.1 常用雙泵供水控制方案

在雙泵變頻供水系統中, 目前常用的方案有:

a. 變頻主泵+工頻輔泵;

b. 變頻主泵+工頻輔泵+氣壓罐;

c. 變頻主泵+變頻輔泵。

兩臺泵供水, 適用于用水量不大, 供水可靠性要求不太高的場所。兩臺泵中的任何一臺都可以由變頻器供電, 任何一臺也均可由配電系統直接供電, 全速運行。用變頻器自帶的PID ( 比例積分微分) 調節器及可編程控制器或繼電器控制, 使水路系統的水壓維持在一定范圍內。

2.2 雙泵變頻恒壓供水控制

本課題采用變頻主泵+工頻輔泵控制方案。

運用變頻器、PLC ( 可編程邏輯控制器) 或繼電器、壓力傳感器等設備進行變頻恒壓供水裝置的開發。

在本裝置中, 兩臺泵中一臺是由變頻器供電的變速泵, 一臺為全電壓供電的定速泵。當用水量較小時, 只用變頻泵供水;當用水量加大, 一臺變頻泵達到設定上限頻率仍不能滿足供水要求時, 定頻泵啟動, 由兩臺泵同時供水; 當用水量又減少至一臺泵能滿足供水量的要求時, 定頻泵又停泵, 由變頻泵供水; 當變頻泵或其調速裝置故障時, 定頻泵作為備用泵延時啟動單獨供水。此時, 水壓隨用水量大小發生變化, 用水量大時水壓低, 用水量小時水壓高。

本實驗系統主要通過變頻器所具有的PID控制,PLC或繼電器, 水壓傳感器, 三者組成單閉環PID控制, 使水壓穩定于恒定狀態, 同時, 變頻泵在整個實驗過程持續運行, 變頻器的上限頻率為50Hz, 下限頻率為28Hz。

在進行定頻泵的切換中, 我們既可以選用PLC進行邏輯控制, 也可選用中間繼電器進行切換控制。兩者各有優缺點, 前者控制精度較高, 并可實現延遲開關的功能, 利于二次開發; 后者造價便宜, 不需要復雜PLC編程, 利于實現和掌握。我們對以上兩種組合分別進行了實驗調試并取得了較好的效果。

3、基于BACtalk的供水控制系統研究

3.1 系統硬件實現

本供水裝置實驗臺搭建在智能建筑實驗研究中心樓宇控制實驗室, 包括: VAV總風量空調系統、變頻恒壓供水系統、排水系統、消防報警系統等。

樓控系統采用美國艾頓公司的產品, 產品遵循美國國家標準BACnet (building automation controlnet) 協議,它能使樓宇中的各個系統達到互相通信,能實現整個樓宇的最優控制。系統網絡拓?fù)涫疽鈭D如圖1所示。系統總共由20個現場控制器, 一個網絡控制器, 和一臺PC機( 中央站) 組成。利用總線技術BACnet協議, 實現了基于BACtalk下供水系統裝置的開發。BACtalk控制系統硬件由1個現場控制器(VLC) , 與一個液位傳感器組成。

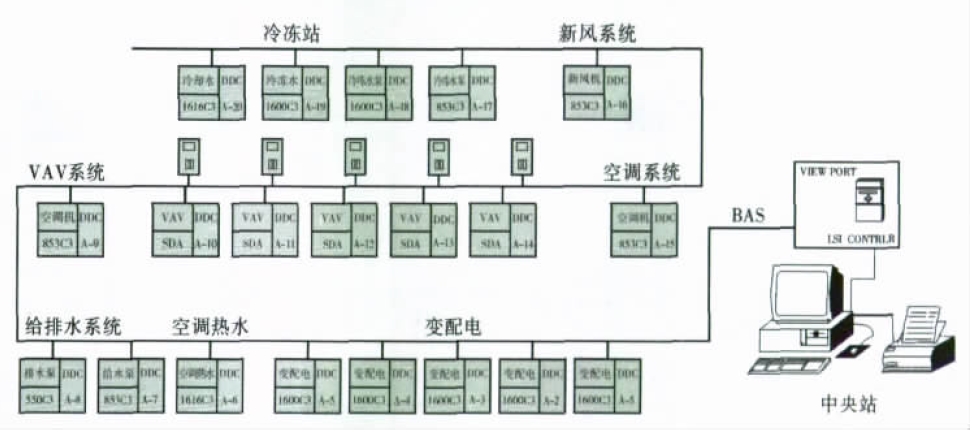

圖1 樓控實驗室網絡簡圖

3.2 系統軟件實現

利用已搭建好的實驗平臺, 通過BACtalk編程實現。系統軟件實現包括兩部分: 上位機界面的編程和現場控制器DDC的編程。

上位機監控界面的編程主要是: 在選取的被控系統上, 設置不同的監測點, 從而能實時監測每一個現場控制器的狀態或者遠程控制現場控制器。對現場控制器的編程主要是利用VisualLogic圖形模塊,進行功能模塊組合編程。其程序如圖2所示。

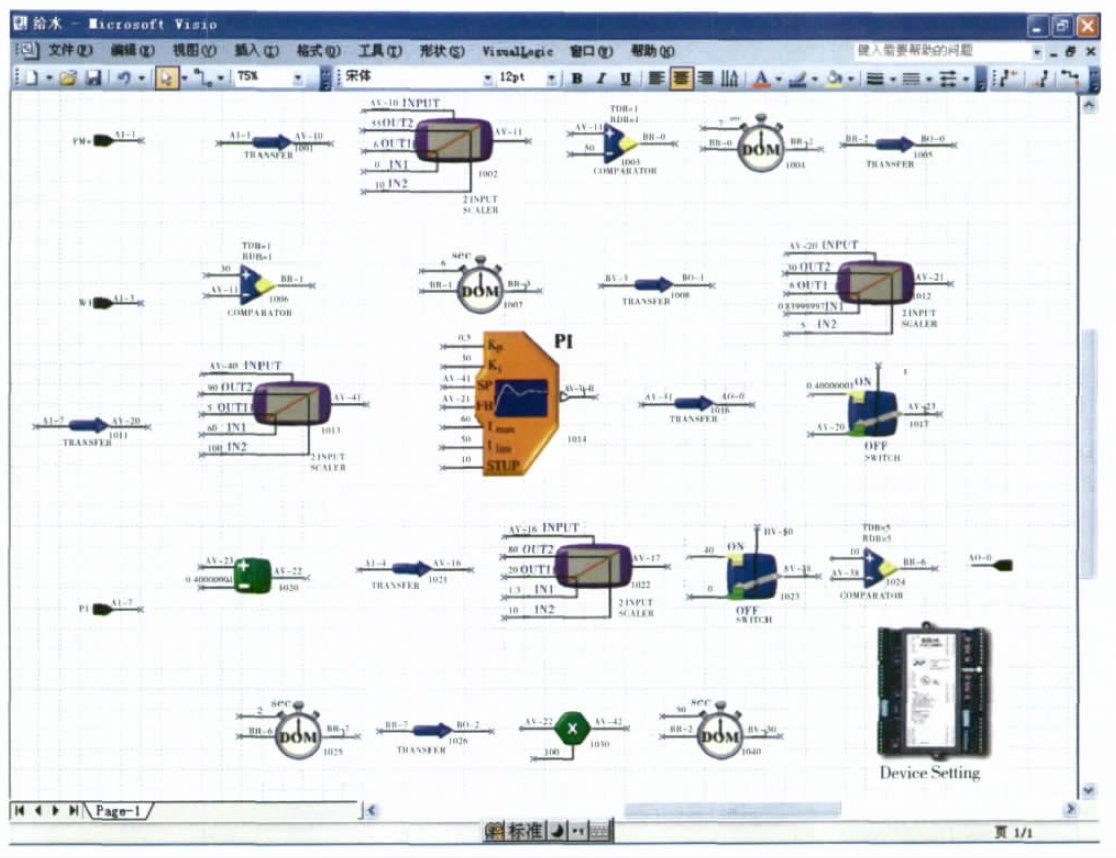

圖2 控制程序圖
