本文設計了一套火災自動報警/消防聯動系統，監測火災發生情況，及時報警; 同時控制器根據事先設定，執行相應的聯動滅火功能。

1、系統構成及功能

該工程依據國家頒布的有關消防法規GB50116-2008《火災自動報警系統設計規范》、GB50016-2006《建筑設計防火規范》和GB 50045-1995《高層民用建筑設計防火規范》等進行設計。系統選用海灣安全技術有限公司的GST 系列設備，由設在消防控制中心的火災報警控制器( 聯動型) 、消防廣播系統、消防電話系統、CRT 彩色圖文顯示系統組成，并配置專用消防報警系統軟件，負責整個大樓的火災預警、火警及消防指揮調度工作。現場設備由火災探測器、監視模塊、控制模塊、手動報警按鈕、聲光訊響器、消火栓報警按鈕等組成。

1．1探測器選型

該系統使用的火災探測器均為海灣公司的GST系列智能型火災探測器，探測器內均安裝有單片機，可完成對現場環境參數的采集和處理，并對環境的狀態進行判定。探測器上電后，計算機可對傳感器采集到的環境參數( 如煙霧、水氣、粉塵等) 信號進行分析判斷，并向火災報警控制器傳送正常、火警、污染、故障等狀態信號，極大地降低誤報率。當判定現場發生火災時，探測器將火警信息上傳至控制器。控制器在收到火警信號后，根據不同設定模式，即自動確認或手動確認，作出相應的反應。探測器與控制器采用無極性信號二總線技術，整個報警系統的布線極大簡化，便于工程安裝、線路維修，降低了工程造價。系統還設有總線故障報警功能，隨時監測總線工作狀態，保證系統可靠工作。

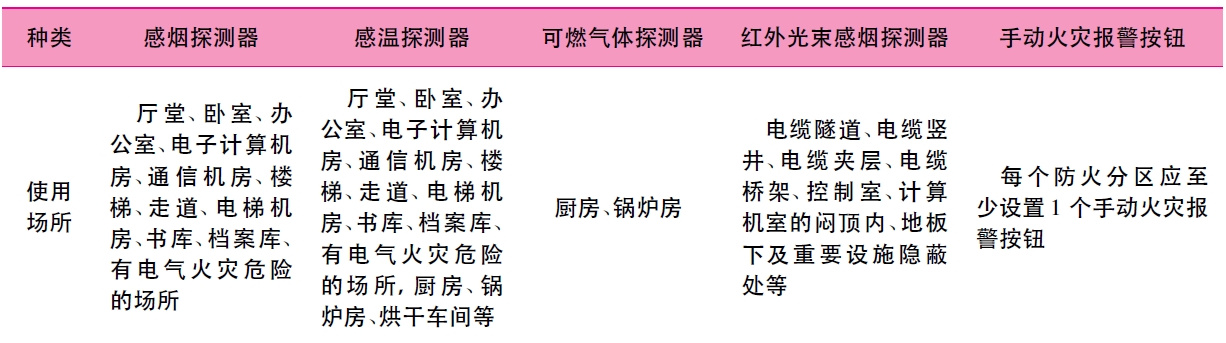

探測器的選擇如表1 所示。

表1 探測器的選擇

1．2報警模式設計

控制器收到火警信號后，有兩種確認模式，一種是自動確認模式，另一種是手動確認模式。控制器根據設定作出相應反應。

(1) 自動確認模式。在控制器內預設定的火災報警區域中，如果存在1個火災探測器報警，并有1 個手動報警按鈕按下; 或同一防火分區存在2 個或2 個以上的火災探測器報警( 不能僅用1 個火災探測器報警信號) ，則火災報警控制器自動確認火警?；鹁_認后，火災報警控制器將發出信號，并按照設定的聯動邏輯控制相應的聯動設備。

( 2) 手動確認模式。當控制區域有一個火災探測器報警時，值班人員通過人工方式( 如通過閉路電視監控系統) 對現場的火災進行確認后，可按下控制器上的"確認"鍵對現場火災進行確認?？刂破鲗l出信號，并按照設定的聯動邏輯控制相應的聯動設備。

1．3火災報警控制器選型

火災報警控制器選用海灣公司的JB-QBGST500型火災報警控制器( 聯動型) ，控制器可完成自動及手動控制外接消防被控設備，其中手動控制方式具備直接手動操作鍵控制輸出及編碼組合鍵手動控制輸出兩種方式，系統內的任一地址編碼點既可由各種編碼探測器占用，也可由各類編碼模塊占用，設計靈活方便。

2、消防聯動控制的設計

(1) 消防泵、自動噴淋泵、防煙和排煙設備等控制電壓為AC 220 V 或AC 380 V，消防聯動控制模塊的輸出信號選用脈沖信號( 不是自保持接點信號) ，受控對象控制命令的保持靠自身控

制柜的二次電路來完成。這種設計，滿足了GB50045-1995 中規定的各類消防用電設備在火災期間最少持續供電時間要求( 如自動噴水滅火系統火災延續時間為1 h，消火栓為2 h，排煙風機在排煙管道總出口處的氣流溫度未達到280 ℃前，應一直處于工作狀態) 。消防水泵、防煙和排煙風機的起停，除自動控制外，還應能手動直接控制。

(2) 防火卷簾的控制也要特別注意。疏散通道上的防火卷簾兩側，應設置專用的感煙及感溫探測器組及其警報裝置，且兩側應設置手動控制按鈕，并應有防誤操作措施。疏散通道上的防

火卷簾，應按下列程序自動控制下降: 感煙探測器動作后，卷簾下降至距地( 樓) 面1． 8 m; 感溫探測器動作后，卷簾下降到底。用作防火分隔的防火卷簾、門任一側的火災探測器動作后，卷簾應下降到底。感煙、感溫火災探測器的報警信號及防火卷簾的關閉信號應送至消防控制室。

(3) 消火栓泵的起停，應由消火栓箱內消火栓報警按鈕控制，此按鈕的動作信號在報警控制器上顯示。噴淋泵的聯動可以用火災探測器動作信號、報警閥( 或壓力開關) 信號相"與"后聯動; 噴淋泵還應能手動直接控制。

(4) 火災報警控制器自動確認火警，火災報警后，停止有關部位的防煙和排煙風機、排煙閥、控制擋煙垂壁等疏散設施，并接收其反饋信號。這類疏散設施是由同一防火分區中，1 個感煙探測器報警、并有1 個手動報警按鈕按下; 或同一防火分區存在2 個或2 個以上的感煙探測器報警后聯動控制。

3、設計中的其他注意事項

(1) 電源容量計算。DC 24V 直流不間斷電源設置與建筑的規模、供電距離、作為負載的聯動設備的數量有關。要確保系統配置的電源電流容量足夠。應注意消防設備的負載特性除純阻性以外，還有容性負載。所以，電源除滿足穩態電流需求外，還應滿足沖擊電流( 對消防設備一般稱為啟動/動作電流) 的需求。應保證線路末端電壓大于用電設備的最小工作電壓。對于

供電距離遠的系統應考慮采用區域供電的辦法，可選用智能網絡電源箱。

(2) 系統布線。系統布線應按照設備布線要求選型和布置，并注意不能超過要求的最大長度。

(3) 編碼點總數計算。各類探測器、手動火災報警按鈕、消火栓按鈕、編碼聲光警報器、各類GST-LD 控制模塊占1 個地址編碼; 僅GST-LD-8303 雙輸入輸出模塊占2 個地址編碼。
