RC正弦波振蕩器實驗--模擬電路實驗箱

一、實驗?zāi)康?/strong>
1、了解雙T網絡振蕩器的組成與原理，及振蕩條件。
2、學會測量、調試振蕩器。

二、實驗原理
RC正弦波振蕩器是指只在一個頻率下滿足振蕩條件，從而產生單一頻率的正弦波信號。RC正弦波振蕩器實際為一正反饋放大電路，本實驗采用的雙T網絡振蕩器，如圖18-1所示。
當振蕩電路的電源剛接通時，電路中出現一個電沖擊，由于這種擾動的不規則性，因此它包含著頻率范圍很寬的各次諧波。其中所有不符合振蕩條件的諧波都逐漸衰減而最終消失，只有符合振蕩條件，頻率為f0的諧波能夠建立起穩定的振蕩。設該次諧波在放大電路的輸入端產生一個微弱電壓經過Vi1放大，得到V01，V01通過反饋網絡，得到Vf2，因為滿足起振條件，即，所以Vf2＞Vi1，這個反饋電壓Vf2作為放大電路的輸入電壓再一次經過放大得到V03反饋到Vf4，如此不斷地經過放大→反饋→再放大……的變化過程，當反饋后的電壓與原來的輸入電壓相等，即時VfA=ViA時，，于是電路達到穩幅振蕩。

三、實驗儀器
1、示波器
2、信號發生器
3、分立元件放大電路模塊

四、預習要求
1、復習RC串并聯振蕩器的工作原理。
2、計算圖l8-1電路的振蕩頻率。

五、實驗內容
1、雙T網絡先不接入(A、B處先不與A’、B’連接)，調V1管靜態工作點，使VB點為7～8V。
2、接入雙T網絡用示波器觀察輸出波形，若不起振調節1R_P，使電路振蕩。

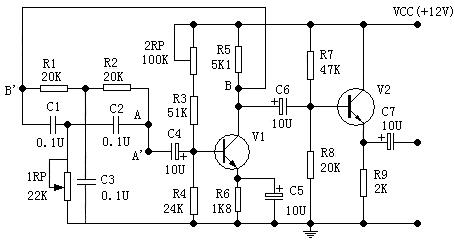

圖18-1 RC正弦波振蕩器
3、用示波器測量振蕩頻率并與預習值比較。
4、由小到大調節1 R_P觀察輸出波形，并測量電路剛開始振蕩時lR_P的阻值(測量時斷電并斷開連線)。
5、將圖18-1中雙T網絡與放大器斷開，用信號發生器的信號注入雙T網絡，觀察輸出波形。保持輸入信號幅度不變，頻率由低到高變化，找出輸出信號幅值最低的頻率。

六、實驗報告
1、整理實驗測量數據和波形。
2、回答問題
(1) 圖18-l所示電路是何種形式反饋。
(2) R₅在電路中起什么作用。
(3) 為什么放大器后面要帶射極跟隨器?
