動態仿真模塊的電源管理方案和模型

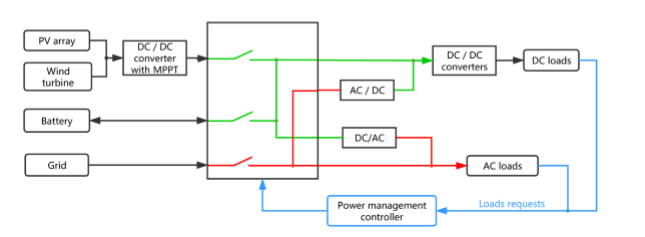

這個電源管理方案的整體結構如圖
電力管理系統包含不同的電源兩個方便可榨出的可再生能源(太陽能和風能),備用電池和國家電網。這些電源與負載相連兩母線直流總線對應于直流負載和交流總線對應交流負載。
雖然有負載,負載的信息轉移到開關控制器。上級電源來源來自可再生能源。而如果可再生能源不能滿足負載要求,它認為使用備用電池來彌補電力缺口。然而,它必須確認存儲能力不小于緊急備用電源的需求。如果存儲容量下的應急電源的需求,電池不會為負載提供電力。在情況下,權力形式可再生能源和電池仍不能滿足負載消耗,網格將處理其余的消費。
另一方面,雖然都是直流負載和交流負載工作同時,控制器將修道院考慮直流負載需求和交付電力來自可再生能源或電池負載端。目的是為了避免發電損失你在把直流電源轉換為交流電源。
電源管理控制器由兩個街區。第一個塊用于分發可再生能源直接直流電器,這目的,消除在電力電子器件功率損耗。第一塊的剩余功率輸出是輸入的第二塊管理交流電器或蓄電池供電。
