高速微位移測量儀--程序流程圖
程序流程圖

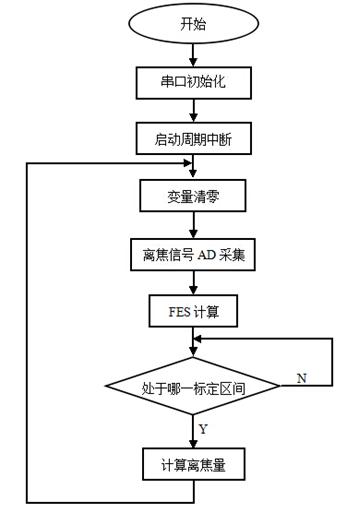

主程序包括串口初始化，啟動周期中斷，之后為一個無限循環過程。在無限循環中，首先將用于匹配離焦量標定區間的變量進行清零，再通過AD數據采集引腳對電壓信號進行采集，然后將采集到的信號值通過換算得到離焦信號，最后用離焦信號逐次對每個離焦標定區間新型匹配，當確定離焦信號所屬區間后跳入程序?qū)﹄x焦信號進行換算得出離焦量FES。程序的周期中斷的中斷周期為1ms，周期中斷中所執行的是一個顯示程序，以此實現實時輸出。
周期中斷服務子程序框圖如下：
4.2 離焦信號AD采集與計算
為了確保離焦信號的精確度，程序采用求平均值的方式確定離焦信號值。首先將AD采集的字符串型AC和SUM信號值轉換為長整形，然后循環200次且兩組數值分別自加。得到200次自加后的AC和SUM信號值先取平均值，然后減去暗室無光中測得的QP50-6-TO8四象限探測器的AC和SUM的信號值。之后將AC和SUM的信號值轉化為雙精度浮點型并進行計算求取離焦量FES。

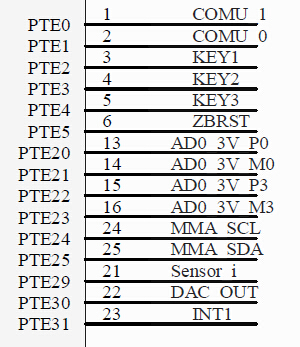

根據KL25Z128LV飛思卡爾板電路原理圖，主控MUC的PTE20，PTE21，PTE22，PTE23四路引腳為AD采樣引腳且均能采集0~3V直接的電壓信號。

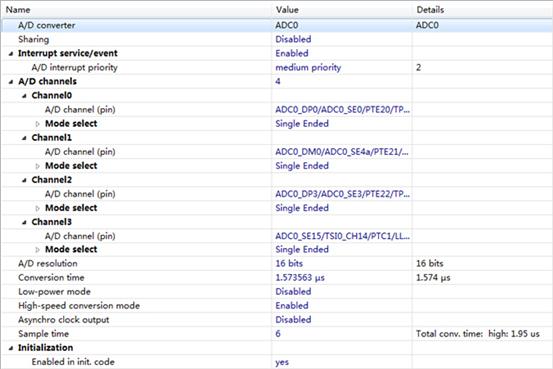

通過CodeWarrior對四路AD引腳分別進行通道(Channel)設置。由于需進行多次AD采樣且系統設計要求測量速度小1ms，因此AD轉換周期(Conversion time)設置為1.57356us。
for(i=0;i<200;i++)
{
ADOUT_MeasureChan(1,0);
ADOUT_GetChanValue16(0,&OAC);
AC=OAC;
AC_S=AC_S+AC;
ADOUT_MeasureChan(1,2);
ADOUT_GetChanValue16(2,&OSUM);
SUM=OSUM;
SUM_S=SUM_S+SUM;
}
SUM_S=SUM_S/200-31760;
AC_S=AC_S/200-31760;
SUM_F=(double)SUM_S;
AC_F=(double)AC_S;
FES=AC_F/SUM_F*-100;
4.3 周期中斷與顯示程序
為實現實時顯示輸出，本設計采樣周期中斷控制顯示程序?qū)崿F(xiàn)此功能。通過CoadWarror軟件添加周期中斷控件TimerInt，并將中斷周期設置為1ms。通過編譯后，在Event.c目錄下生成void TI1_OnInterrupt(void)，然后進行顯示程序編程。

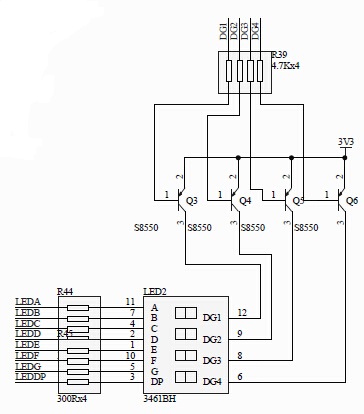

根據KL25Z128LV飛思卡爾板電路原理圖，顯示模塊是一個四位LED數碼管。四個LED數碼管分別由四個PNP型三極管控制位選，當給基極高電平時，發射結反偏，三極管不導通，位選關斷，數碼管無法寫入；當給基極低電平時，發射結正偏，三極管導通，位選打開。
本設計中所用的LED數碼管為共陽極的數碼管,對于共陽極的數碼管，如果要點亮其中的一段，只要對應的LED 有電流流過，且在對應的引腳加低電平。具體顯示數值的二進制數值與字符串型如下所示：
|
0 |
1100 0000 |
0xc0 |
|
1 |
1111 1001 |
0xf9 |
|
2 |
1010 0100 |
0xa4 |
|
3 |
1011 0000 |
0xb0 |
|
4 |
1001 1001 |
0x99 |
|
5 |
1001 0010 |
0x92 |
|
6 |
1000 0010 |
0x82 |
|
7 |
1111 1000 |
0xf8 |
|
8 |
1000 0000 |
0x80 |
|
9 |
1001 0000 |
0x90 |
由于顯示數值為小數，所有在將顯示數值變量定義為double雙精度浮點型。先將顯示數字乘以1000，然后再通過除十或者取余分別獲得千位、百位、十位、個位相應數值。而且因?yàn)榍粚?duì)于原數值的個位，需要顯示小數點，所有將千位的字符串于（&） 0x7f。
為了實現四位LED數碼管同時顯示，需要先將四位LED數碼管位選關斷，然后再依次開啟一位位選并給段選負值，并且如此循環4次。
void display(double d)
{
unsigned char TABLENUM[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
char ch4,ch3,ch2,ch1;
int val;
val = d*1000;
ch4 = TABLENUM[val/1000%10]& 0x7f;
ch3 = TABLENUM[val/100%10];
ch2 = TABLENUM[val/10%10];
ch1 = TABLENUM[val%10];
BitDG1_PutVal(1);
BitDG2_PutVal(1);
BitDG3_PutVal(1);
BitDG4_PutVal(1);
BitDG1_PutVal(0);
BitsLED_PutVal(ch4);
BitDG1_PutVal(1);
BitDG2_PutVal(1);
BitDG3_PutVal(1);
BitDG4_PutVal(1);
BitDG2_PutVal(0);
BitsLED_PutVal(ch3);
BitDG1_PutVal(1);
BitDG2_PutVal(1);
BitDG3_PutVal(1);
BitDG4_PutVal(1);
BitDG3_PutVal(0);
BitsLED_PutVal(ch2);
BitDG1_PutVal(1);
BitDG2_PutVal(1);
BitDG3_PutVal(1);
BitDG4_PutVal(1);
BitDG4_PutVal(0);
BitsLED_PutVal(ch1);
}
