高速微位移測量?jī)x--光電轉換電路設計

光電轉換電路設計

3.1 電路設計原理

激光照射到QP50-6-TO8四象限光電探測器上，激發探測器輸出相應的電流。由于激發得到的電流值為微安級，因此需要進行電流電壓轉換的同時進行電平抬升。得到的電壓再通過運算放大器進行加減運算使之輸出所需的電壓信號。
3.2 PCB工程設計
3.2.1 升壓電路
升壓電路對5V工作電壓通過10K的滑動變阻器和1K的貼片電阻進行分壓，通過調整滑動變阻器的阻值使COM輸出端輸出2.5V電壓。用于之后的運算放大器的正輸入端，起到電平抬升效果。電路中的電容C5，C7對一些微小電壓跳變起濾波作用，電解電容C6對突然的大電流和大的電壓跳變起濾波作用

3.2.2 電流電壓轉換電路

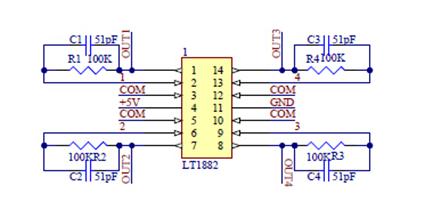

根據虛地與虛斷的特點，得到。又因?yàn)檩斎腚娏鳛槲布?jí)，所以選著的電阻值應偏大，這里選著了100K的電阻。運算放大器的正端輸入COM端2.5V電壓，使輸出電壓為正值且在0~2.5V直間，這樣輸出電壓在經過之后的加減運算之后輸出的電壓值不會過大。

3.2.3 加減運算電路

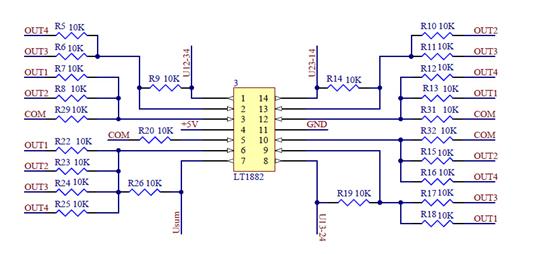

加減運算電路中包括3個加減器和1個反向加法器。U12-34代表四象限探測器的AB象限之和減CD象限之和，用于校訂激光所成的像是否位于測量焦點；U23-14與U12-34作用相似；U13-24代表四象限探測器的AC象限之和減BD象限之和。即當被測平面處于焦平面之外時激光所成的像形變?yōu)闄E圓形，將兩對角象限進行相減得出差值用于之后的計算；Usum代表四象限探測器所有象限值之和，即為聚焦誤差信號FES表達式中的“S”。

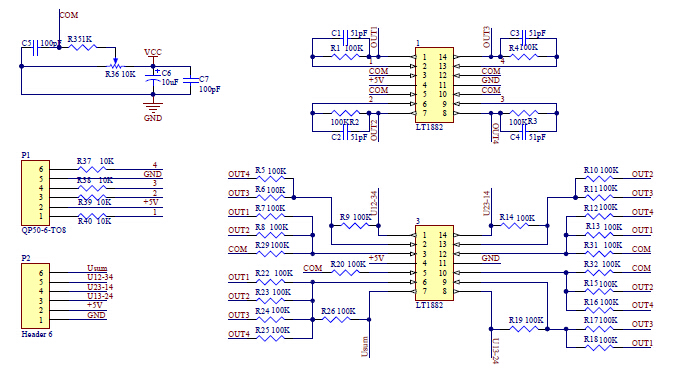

3.2.4 總電路圖

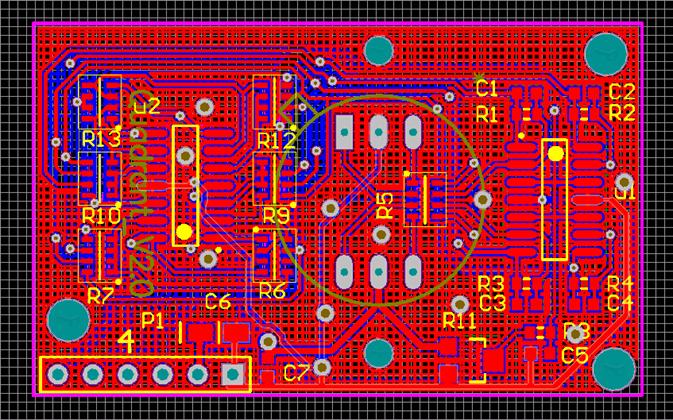

3.2.5 PCB圖

3.3 器件選擇
本設計需處理的電流電壓信號幅值較小且對運算精度有較高要求，因此對于器件精度要求較高。而且考慮到整體體積以及電路板固定等問題，對于電路板要求尺寸盡量小，所有器件選擇貼片型。
3.3.1 電阻選擇
本設計電路中的電阻均采用了0603型精密貼片電阻。因?yàn)橄噍^于一般的貼片電阻精密貼片電阻的誤差比較小，最小誤差（精度）可達到0.01%，溫度系數低至±5ppm/℃；0603型電阻比0805型電阻體積更小，可以大大減小電路板尺寸。
電路電壓轉換器中的電阻采用型號為010的精密貼片電阻，阻值為100K。
加減運算放大器中的電阻采用型號為1003的精密貼片排阻，阻值為100K。
3.3.2 電容選擇
本設計的升壓電路中的電解電容選用鉭電解電容。因?yàn)殂g電容不像普通電解電容那樣使用電解液而是使用金屬鉭做介質，固體鉭電容器電性能優良，工作溫度范圍寬。而且，由于鉭電容內部沒有電解液，很適合在高溫下工作。
3.3.3運算放大器選擇
本設計中的兩個運輸放大器均選擇了LT1882精密運算放大器。精密運算放大器與一般運算放大器相比，兩者放大電路構成類似，但精密運算放大器放大電路會多一些電源去耦，濾波等特殊設計的電路。主要區別在于運算放大器上，精密運算放大器的性能比一般運放好很多，比如開環放大倍數更大，共模抑制比更大，速度比較慢，增益帶寬積，失調電壓或失調電流比較小，溫度漂移小，噪聲低等等。一般運算放大器的失調往往是幾mV，而精密運算放大器可以小到1uV的水平。
