電力電子技術之單相電壓型逆變電路（2）
全橋逆變電路
◆共四個橋臂，可看成兩個半橋電路組合而成。
◆兩對橋臂交替導通180°。
◆輸出電壓和電流波形與半橋電路形狀相同，但幅值高出一倍。
◆在這種情況下，要改變輸出交流電壓的有效值只能通過改變直流電壓Ud來實現。
◆Ud的矩形波uo展開成傅里葉級數得
其中基波的幅值Uo1m和基波有效值Uo1分別為

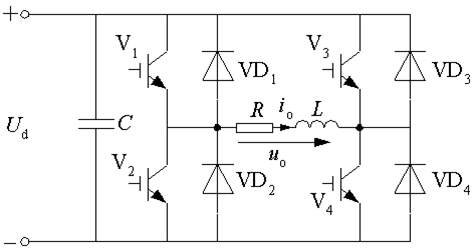

全橋逆變電路
移相調壓方式
? V3的基極信號比V1落后θ（0＜q＜180°）。V3、V4的柵極信號分別比V2、V1的前移180°-θ。輸出電壓是正負各為θ的脈沖。
?工作過程
√t1時刻前V1和V4導通， uo=Ud。
√t1時刻V4截止，而因負載電感中的電流io不能突變，V3不能立刻導通，VD3導通續流，uo=0。
√t2時刻V1截止，而V2不能立刻導通，VD2導通續流，和VD3構成電流通道，uo=-Ud。
√到負載電流過零并開始反向時，VD2和VD3截止，V2和V3開始導通，uo仍為-Ud。
√t3時刻V3截止，而V4不能立刻導通，VD4導通續流，uo再次為零。
?改變θ就可調節輸出電壓。

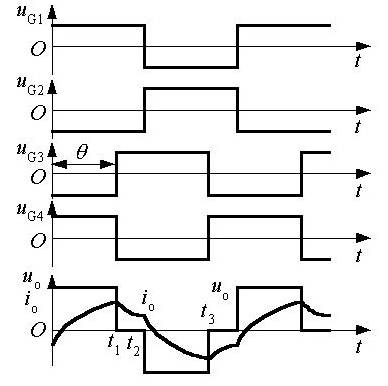

單相全橋逆變電路的移相調壓方式

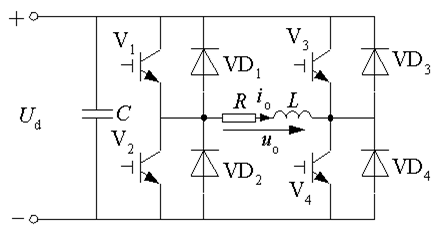

帶中心抽頭變壓器的逆變電路
◆交替驅動兩個IGBT，經變壓器耦合給負載加上矩形波交流電壓。
◆兩個二極管的作用也是提供無功能量的反饋通道。
◆ Ud和負載參數相同，變壓器匝比為1：1：1時，uo和io波形及幅值與全橋逆變電路完全相同。
◆與全橋電路相比較
?比全橋電路少用一半開關器件。
?器件承受的電壓為2Ud，比全橋電路高一倍。
?必須有一個變壓器。
帶中心抽頭變壓器的逆變電路
