電力電子技術之單相電壓型逆變電路（1）
半橋逆變電路
◆在直流側接有兩個相互串聯的足夠大的電容，兩個電容的聯結點便成為直流電源的中點，負載聯接在直流電源中點和兩個橋臂聯結點之間。
◆工作原理
?設開關器件V1和V2的柵極信號在一個周期內各有半周正偏，半周反偏，且二者互補。
?輸出電壓uo為矩形波，其幅值為Um=Ud/2。
?電路帶阻感負載，t2時刻給V1關斷信號，給V2開通信號，則V1關斷，但感性負載中的電流io不能立即改變方向，于是VD2導通續流，當t3時刻io降零時，VD2截止，V2開通，io開始反向，由此得出如圖所示的電流波形。

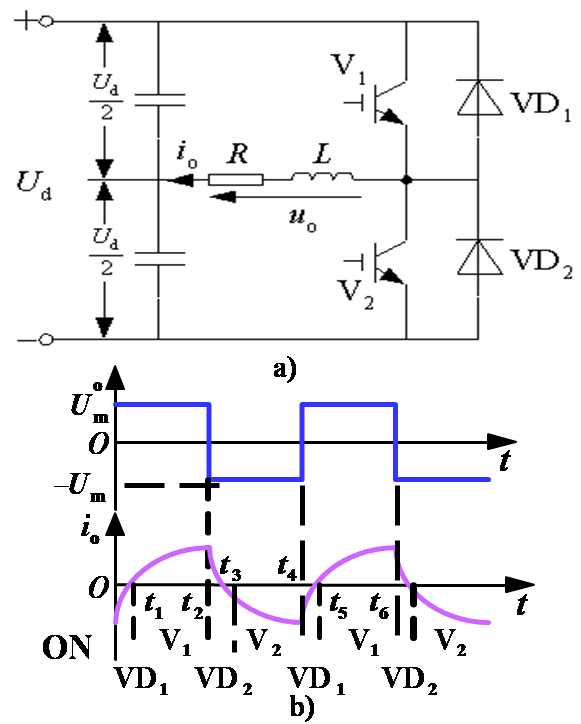

單相半橋電壓型逆變電路及其工作波形
V1或V2通時，io和uo同方向，直流側向負載提供能量；VD1或VD2通時，io和uo反向，電感中貯能向直流側反饋。VD1、VD2稱為反饋二極管,它又起著使負載電流連續的作用，又稱續流二極管。
◆優點是簡單，使用器件少；其缺點是輸出交流電壓的幅值Um僅為Ud/2，且直流側需要兩個電容器串聯，工作時還要控制兩個電容器電壓的均衡；因此，半橋電路常用于幾kW以下的小功率逆變電源。
單相半橋電壓型逆變電路及其工作波形
