電力電子技術-單相半波可控整流電路

帶電阻負載的工作情況
變壓器T起變換電壓和隔離的作用，其一次側和二次側電壓瞬時值分別用u1和u2表示，有效值分別用U1和U2表示，其中U2的大小根據需要的直流輸出電壓ud的平均值Ud確定。
電阻負載的特點是電壓與電流成正比，兩者波形相同。
在分析整流電路工作時，認為晶閘管（開關器件）為理想器件，即晶閘管導通時其管壓降等于零，晶閘管阻斷時其漏電流等于零，除非特意研究晶閘管的開通、關斷過程，一般認為晶閘管的開通與關斷過程瞬時完成。

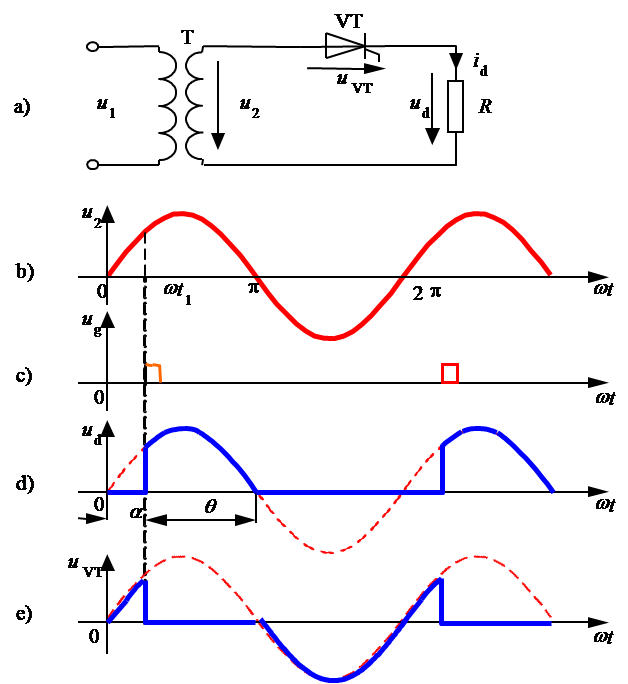

單相半波可控整流電路及波形
改變觸發時刻，ud和id波形隨之改變，直流輸出電壓ud為極性不變
但瞬時值變化的脈動直流，其波形只在u2正半周內出現，故稱“半波”整流。加之電路中采用了可控器件晶閘管，且交流輸入為單相，故該電路稱為單相半波可控整流電路。整流電壓ud波形在一個電源周期中只脈動1次，故該電路為單脈波整流電路。
基本數量關系
α：從晶閘管開始承受正向陽極電壓起到施加觸發脈沖止的電角度稱為觸發延遲角，也稱觸發角或控制角。
：晶閘管在一個電源周期中處于通態的電角度稱為導通角。
直流輸出電壓平均值

隨著α增大，Ud減小，該電路中VT的α移相范圍為180°。
通過控制觸發脈沖的相位來控制直流輸出電壓大小的方式稱為相位控制方式，簡稱相控方式。
帶阻感負載的工作情況
阻感負載的特點是電感對電流變化有抗拒作用，使得流過電感的電流不能發生突變。
電路分析
 晶閘管VT處于斷態,id=0,ud=0,uVT=u2。
 在wt1時刻，即觸發角α處
  ud=u2。
  L的存在使id不能突變，id從0開始增加。
  ?u2由正變負的過零點處，id已經處于減小的過程中，但尚未降到零，因此VT仍處于通態。
  ?wt2時刻，電感能量釋放完畢，id降至零，VT關斷并立即承受反壓。
  ?由于電感的存在延遲了VT的關斷時刻，使ud波形出現負的部分，與帶電阻負載時相比其平均值Ud下降。

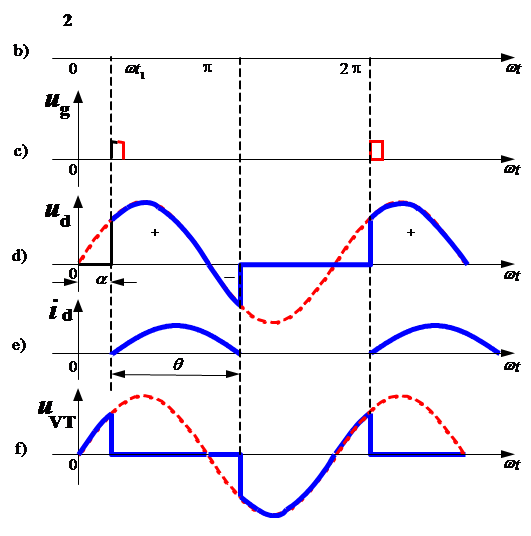

帶阻感負載的單相半波可控整流電路及其波形
電力電子電路的一種基本分析方法
 ?把器件理想化，將電路簡化為分段線性電路。
 ?器件的每種狀態組合對應一種線性電路拓?fù)洌骷〝酄顟B(tài)變化時，電路拓?fù)浒l(fā)生改變。
  ?以前述單相半波電路為例
當VT處于斷態時，相當于電路在VT處斷開，id=0。當VT處于通時，相當于VT短路。兩種情況的等效電路

單相半波可控整流電路的分段線性等效電路  a) VT處于關斷狀態    b) VT處于導通狀態
VT處于通態時，如下方程成立：
(3-2)
在VT導通時刻，有wt=α，id=0，這是式（3-2）的初始條件。求解式(3-2)并將初始條件代入可得
(3-3)

若為定值，α角大，越小。
若α為定值，越大，越大 ，且平均值Ud越接近零。為解決上述矛盾，在整流電路的負載兩端并聯一個二極管，稱為續流二極管，用VDR表示。
有續流二極管的電路
電路分析
u2正半周時，與沒有續流二極管時的情況是一樣的。
當u2過零變負時，VDR導通，ud為零，此時為負的u2通過VDR向VT施加反壓使其關斷，L儲存的能量保證了電流id在L-R-VDR回路中流通，此過程通常稱為續流。
若L足夠大，id連續，且id波形接近一條水平線 。

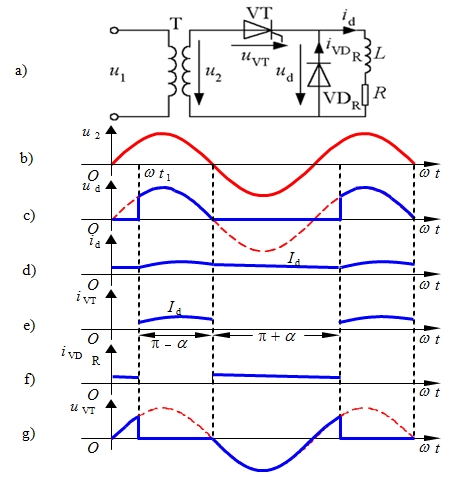

單相半波帶阻感負載有續流二極管的電路及波形
基本數量關系
流過晶閘管的電流平均值IdT和有效值IT分別為：

續流二極管的電流平均值IdDR和有效值IDR分別為

其移相范圍為180°，其承受的最大正反向電壓均為u2的峰值即。
續流二極管承受的電壓為-ud，其最大反向電壓為，亦為u2的峰值。
單相半波可控整流電路的特點是簡單，但輸出脈動大，變壓器二次側電流中含直流分量，造成變壓器鐵芯直流磁化。為使變壓器鐵芯不飽和，需增大鐵芯截面積，增大了設備的容量。
