信號與系統實驗箱--矩形脈沖信號的分解實驗

一、實驗?zāi)康?br /> 1、分析典型的矩形脈沖信號，了解矩形脈沖信號諧波分量的構成；
2、觀察矩形脈沖信號通過多個數字濾波器后，分解出各諧波分量的情況。
二、實驗原理
1、信號的頻譜與測量
信號的時域特性和頻域特性是對信號的兩種不同的描述方式。對于一個時域的周期信號f（t），只要滿足狄利克萊（Dirichlet）條件，就可以將其展開成三角形式或指數形式的傅里葉級數。
例如，對于一個周期為T的時域周期信號f（t），可以用三角形式的傅里葉級數求出它的各次分量，在區間（t1,t1＋T）內表示為

即將信號分解成直流分量及許多余弦分量和正弦分量，研究其頻譜分布情況。

圖10-1信號的時域特性和頻域特性
信號的時域特性與頻域特性之間有著密切的內在聯系，這種聯系可以用圖10-1來形象地表示。其中圖10-1（a）是信號在幅度—時間—頻率三維坐標系統中的圖形；圖10-1（b）是信號在幅度—時間坐標系統中的圖形即波形圖；把周期信號分解得到的各次諧波分量按頻率的高低排列，就可以得到頻譜圖。反映各頻率分量幅度的頻譜稱為振幅頻譜。圖10-1（c）是信號在幅度—頻率坐標系統中的圖形即振幅頻譜圖。反映各分量相位的頻譜稱為相位頻譜。在本實驗中只研究信號振幅頻譜圖。周期信號的振幅頻譜有三個性質：離期性、諧波性、收斂性。測量時利用了這些性質。從振幅頻譜圖上，可以直觀地看出各頻率分量所占的比重。測量方法有同時分析法和順序分析法。
同時分析法的基本工作原理是利用多個濾波器，把它們的中心頻率分別調到被測信號的各個頻率分量上。當被測信號同時加到所有濾波器上，中心頻率與信號所包含的某次諧波分量頻率一致的濾波器便有輸出。在被測信號發生的實際時間內可以同時測得信號所包含的各頻率分量。在本實驗中采用同時分析法進行頻譜分析，如圖10-2所示。

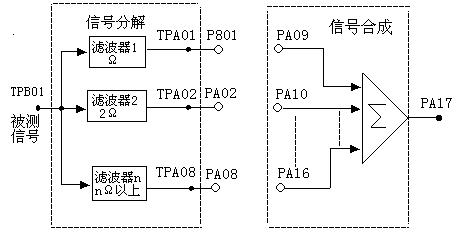

圖10-2用同時分析法進行頻譜分析
其中，PA01出來的是基頻信號，即基波；PA02出來的是二次諧波；PA03的是三次諧波，依此類推。
2、矩形脈沖信號的頻譜
一個幅度為E，脈沖寬度為τ，重復周期為T的矩形脈沖信號，如圖10-3所示。

圖10-3    周期性矩形脈沖信號
其傅里葉級數為：

該信號第n次諧波的振幅為：

由上式可見，第n次諧波的振幅與E、T、τ有關。
3、信號的分解提取
進行信號分解和提取是濾波系統的一項基本任務。當我們僅對信號的某些分量感興趣時，可以利用選頻濾波器，提取其中有用的部分，而將其它部分濾去。
目前DSP數字信號處理系統構成的數字濾波器已基本取代了傳統的模擬濾波器，數字濾波器與模擬濾波器相比具有許多優點。用DSP構成的數字濾波器具有靈活性高、精度高和穩定性高，體積小、性能高，便于實現等優點。因此在這里我們選用了數字濾波器來實信號的分解。
在數字濾波器模塊上，選用了有8路輸出的D/A轉換器TLV5608（UB08），因此設計了8個濾波器（一個低通、六個帶通、一個高通）將復雜信號分解提取某幾次諧波。
分解輸出的8路信號可以用示波器觀察，測量點分別是TPA01、TPA02、TPA03、TPA04、TPA05、TPA06、TPA07、TPA08。
三、實驗內容
在進行信號的分解合成實驗時，首先應把紅色撥動開關SWB01調整為“0011” 狀態，并按一下復位鍵 S1，把狀態清零，重新開始運行相應的程序（方波分解程序）。
1、連接函數發生器的H701與PB01。
2、SW703置于“方波”檔，SW702置于“矩形波”檔。通過占空比（WR709）和頻率（WR708）兩個電位器，可得到需要的波形。
3、矩形脈沖信號的脈沖幅度E和頻率 f 按要求給出，改變信號的脈寬τ，測量不同τ時信號頻譜中各分量的大小。
4、示波器可分別在TPA01、TPA02、TPA03、TPA04、TPA05、TPA06、TPA07和TPA08上觀測信號各次諧波的波形。
根據表10-1、表10-2、表10-3中給定的數值進行實驗，并記錄實驗獲得的數據填入表中。
注意：在調節輸入信號的參數值（頻率、幅度等）時，需在函數發生器的H701與PB01連接后，用示波器在TPB01上觀測調節。
（1）=1/2 ：τ的數值按要求調整，測得的信號頻譜中各分量的大小，其數據按表的要求記錄。

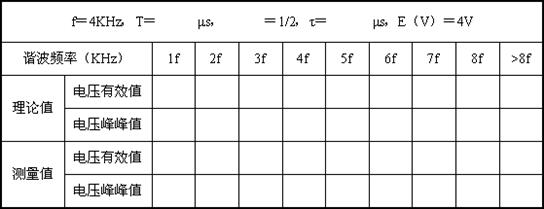

表10-1=1/2的矩形脈沖信號的頻譜

（2）=1/3：矩形脈沖信號的脈沖幅度E和頻率f不變，τ的數值按要求調整，測得的信號頻譜中各分量的大小，其數據按表的要求記錄。

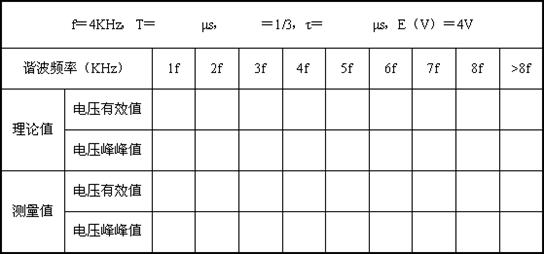

表10-2=1/3的矩形脈沖信號的頻譜

（3）=1/4：矩形脈沖信號的脈沖幅度E和頻率f不變，τ的數值按要求調整，測得的信號頻譜中各分量的大小，其數據按表的要求記錄。

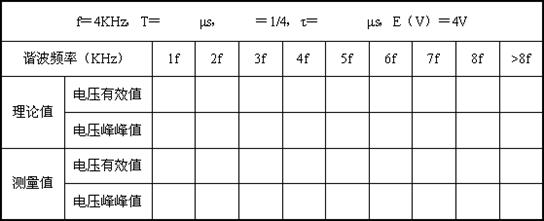

表10-3=1/4的矩形脈沖信號的頻譜

注意8個跳線器JP1、JP2、……、JP8放在左邊位置。8個跳線器的功能為：當置于3、2位置時，只起連通作用；當置于1、2位置時，可分別通過WA01、WA02……WA08調節各路諧波的幅度大小。
四、實驗報告要求
1、按要求記錄各實驗數據，填寫表10-1、表10-2和表10-3。
2、描繪三種被測信號的振幅頻譜圖。
五、實驗設備
1、雙蹤示波器1臺
2、YUY-XH3信號與系統實驗箱1臺
3、毫伏表1臺
六、思考題
1、=1/4的矩形脈沖信號在哪些諧波分量上幅度為零？請畫出基波信號頻率為5KHz的矩形脈沖信號的頻譜圖（取最高頻率點為10次諧波）。
2、要提取一個=1/4的矩形脈沖信號的基波和2、3次諧波，以及4次以上的高次諧波，你會選用幾個什么類型（低通？帶通？……）的濾波器？
