信號與系統實驗箱--信號卷積實驗
一、實驗目的
1、理解卷積的概念及物理意義;
2、通過實驗的方法加深對卷積運算的圖解方法及結果的理解。
二、實驗原理說明
卷積積分的物理意義是將信號分解為沖激信號之和,借助系統的沖激響應,求解系統對任意激勵信號的零狀態響應。設系統的激勵信號為x(t),沖激響應為h(t),則系統的零狀態響應為

=

。
對于任意兩個信號f1(t)和f2(t),兩者做卷積運算定義為

1、兩個矩形脈沖信號的卷積過程

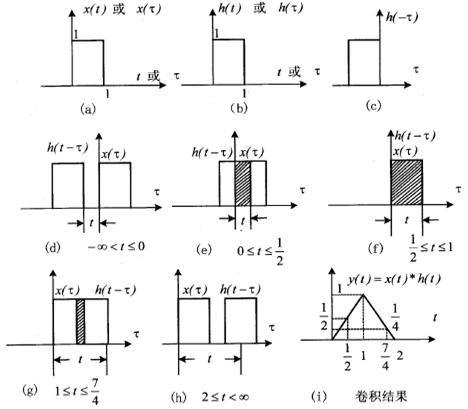

兩信號x(t)與h(t)都為矩形脈沖信號,如圖9-1所示。下面由圖解的方法(圖9-1)給出兩個信號的卷積過程和結果,以便與實驗結果進行比較。

圖9-1兩矩形脈沖的卷積積分的運算過程與結果
2、矩形脈沖信號與鋸齒波信號的卷積
信號f1(t)為矩形脈沖信號, f2(t)為鋸齒波信號,如圖9-2所示。根據卷積積分的運算方法得到f1(t)和f2(t)的卷積積分結果f(t),如圖9-2(c)所示。

圖9-2矩形脈沖信號與鋸齒脈沖信號的卷積積分的結果
3、本實驗進行的卷積運算的實現方法
在本實驗裝置中采用了DSP數字信號處理芯片,因此在處理模擬信號的卷積積分運算時,是先通過A/D轉換器把模擬信號轉換為數字信號,利用所編寫的相應程序控制DSP芯片實現數字信號的卷積運算,再把運算結果通過D/A轉換為模擬信號輸出。結果與模擬信號的直接運算結果是一致的。數字信號處理系統逐步和完全取代模擬信號處理系統是科學技術發展的必然趨勢。圖9-3為信號卷積的流程圖。

圖9-3信號卷積的流程圖
三、實驗內容
1、檢測矩形脈沖信號的自卷積結果。
用雙蹤示波器同時觀察輸入信號和卷積后的輸出信號,把輸入信號的幅度峰峰值調節為4V,再調節輸入信號的頻率或占空比使輸入信號的時間寬度滿足表中的要求,觀察輸出信號有何變化,判斷卷積的結果是否正確,并記錄表9-1。
實驗步驟如下:
①將函數發生器的SW702置于“方波”上。
②連接函數發生器H701與數字濾波器的PB01,在TPB01上可觀察到輸入波形。將示波器接在TPB01上觀測輸入波形,并調節函數發生器模塊上的頻率旋鈕與幅度旋鈕,使信號頻率為1KHz,幅度為4V。(注意:輸入波形的頻率幅度要在H701與PB01連接后,在TPB01上測試。)
③將紅色撥動開關SWB01調整為“0001”。
④按下復位鍵S1。
⑤將示波器的CH1接于TP901;CH2接于TP903??煞謩e觀察到輸入信號的波形與卷積后的輸出信號的波形。

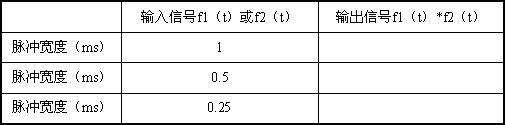

表9-1輸入信號卷積后的輸出信號

本實驗中,采用的是矩形脈沖信號的自卷積,因此,TP901與TP902上的波形應一致,最后在TP903(卷積輸出測量點)上應可觀測到一個三角波。
2、信號與系統卷積
實驗原理及步驟:
①同上(矩形脈沖信號自卷積實驗)
②同上(矩形脈沖信號自卷積實驗)
③將紅色撥動開關SWB01調整為“0010”。
④按下復位鍵S1。
⑤將示波器的CH1接于TP901;CH2接于TP902,首先觀測兩個卷積信號,TP901上測得的是激勵信號;TP902測得的是系統信號(本實驗中系統信號用的鋸齒波信號)。再用示波器的CH2測TP903可觀測到卷積后的輸出信號的波形。

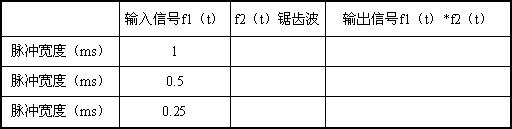

表9-2輸入信號和卷積后的輸出信號
四、實驗報告要求
1、要求記錄各實驗數據填寫表9-1。
2、按要求記錄各實驗數據填寫表9-2。
五、實驗設備
1、雙蹤示波器1臺
2、YUY-XH3信號與系統實驗箱1臺
六、思考題
用圖解的方法給出圖9-3中的兩個信號的卷積過程。

圖9-3矩形脈沖信號與三角波信號
