一、實驗目的
1、學會利用PLC控制LED數碼管。
2、采用循環掃描法控制輸出LED顯示。
二、實驗器材

1、PLC-2型可編程控制器實驗臺	1臺
2、PLC-DEMO003數碼管顯示PLC自動控制演示板	1塊
3、PC機或手持編程器	1臺
4、編程電纜	1根
5、自鎖式連接導線	若干

圖3.1
三、實驗原理與實驗步驟

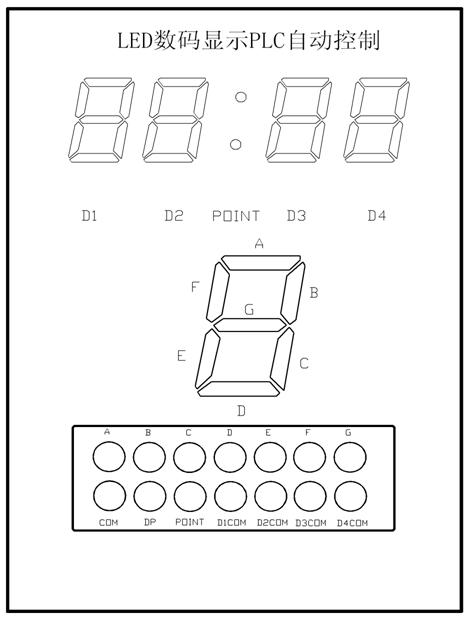

1、LED數碼管顯示自動控制演示板結構如圖3.1所示。
2、本實驗利用4個LED7段顯示數碼管和兩個LED發光管來設計一個電子時鐘，左邊兩個數碼管顯示小時00~23，右邊兩個顯示00~60，中間兩個發光管模擬秒顯示。
3、控制要求：開始狀態為00：00，啟動以后開始計時。
4、實驗步驟：
（1）打開PLC-2型實驗臺電源，編程器與PLC連接。
（2）根據具體情況編制輸入程序，并檢查是否正確。
（3）實驗臺與PLC-DOME003連接，P0、P1、P2按鈕分別接實驗臺上的P0、P1、P2，檢查連線是否正確。
（4）按下啟動按鈕，觀察運行結果。
四、設計程序清單
1、I/O地址分配

輸入地址：	啟動按鈕	X0
輸出地址：	顯示A段	Y0	顯示B段	Y1
	顯示C段	Y2	顯示D段	Y3
	顯示E段	Y4	顯示F段	Y5
	顯示G段	Y6	顯示POINT	Y7
	顯示1公共端	Y10	顯示2公共端	Y11
	顯示3公共端	Y12	顯示4公共端	Y13


指令表

0 LD X000 1 OR M200 2 ANI X001 3 OUT M200 4 LD M200 5 ANI T0 6 OUT T1 K5 9 LD T1 10 OUT T0 K5 13 LD T1 14 OUT Y007 15 LD M0 16 RST C0 18 LD T1 19 OUT C0 K60 22 LD C0 23 OUT M0 24 LDI M2 25 ANI M3 26 ANI M4	27 ANI M5 28 ANI M6 29 ANI M7 30 ANI M8 31 ANI M9 32 ANI M10 33 OUT M1 34 LD X002 35 AND M8012 36 OUT C10 K1 39 LD C10 40 OUT S5 42 LD S5 43 RST C10 45 LD M0 46 OR S5 47 SFTL M1 M2 K10 K1 56 LD M11 57 PLS M12 59 LDI M14	60 ANI M15 61 ANI M16 62 ANI M17 63 ANI M18 64 OUT M13 65 LD M12 66 SFTL M13 M14 K6 K1 75 LD M19 76 ZRST M14 M18 81 LD M19 82 PLS M20 84 LD M38 85 RST C1 87 LD M19 88 OUT C1 K24 91 LD C1 92 OUT M38 93 LDI M22 94 ANI M23	95 ANI M24 96 ANI M25 97 ANI M26 98 ANI M27 99 ANI M28 100 ANI M28 101 ANI M29 102 ANI M30 103 OUT M21 104 LD M20 105 SFTL M21 M22 K10 K1 114 LD M38 115 OR M31 116 ZRST M22 M30 121 LD M31 122 PLS M32 124 LDI M34
126 OUT M33 127 LD M32 128 SFTL M33 M34 K3 K1 137 LD M38 138 ZRST M34 M35 143 LD M100 144 MPS 145 LD M1 146 OR M3 147 OR M4 148 OR M6 149 OR M7 150 OR M8 151 OR M9 152 OR M10 153 ANB 154 OUT M40 155 MPP 156 LD M1 157 OR M2 158 OR M3 159 OR M4 160 OR M5 161 OR M8 162 OR M9 163 OR M10 164 ANB 165 OUT M41 166 LD M100 167 MPS 168 LD M1 169 OR M2 170 OR M4 171 OR M5 172 OR M6 173 OR M7 174 OR M8 175 OR M9 176 OR M10 177 ANB 178 OUT M42 179 MPP 180 LD M1	181 OR M3 182 OR M4 183 OR M6 184 OR M7 185 OR M9 186 ANB 187 OUT M43 188 LD M100 189 MPS 190 LD M1 191 OR M3 192 OR M7 193 OR M9 194 ANB 195 OUT M44 196 MPP 197 LD M1 198 OR M5 199 OR M6 200 OR M7 201 OR M9 202 OR M10 203 ANB 204 OUT M45 205 LD M100 206 LD M3 207 OR M4 208 OR M5 209 OR M6 210 OR M7 211 OR M9 212 OR M10 213 ANB 215 LD M101 216 MPS 217 LD M13 218 OR M15 219 OR M16 220 OR M18 221 ANB 222 OUT M50 223 MRD 224 LD M13	225 OR M14 226 OR M15 227 OR M16 228 OR M17 229 ANB 230 OUT M51 231 MRD 232 LD M13 233 OR M14 234 OR M16 235 OR M17 236 OR M18 237 ANB 238 OUT M52 239 MPP 240 LD M13 241 OR M15 242 OR M16 243 OR M18 244 ANB 245 OUT M53 246 LD M101 247 MPS 248 LD M13 249 OR M15 250 ANB 251 OUT M54 252 MRD 253 LD M13 254 OR M17 255 OR M18 256 ANB 257 OUT M55 258 MPP 259 LD M15 260 OR M16 261 OR M17 262 OR M18 263 ANB 264 OUT M56 265 LD M102 266 MPS 267 LD M21 268 OR M23	269 OR M24 270 OR M26 271 OR M27 272 OR M28 273 OR M29 274 OR M30 275 ANB 276 OUT M60 277 MPP 278 LD M21 279 OR M22 280 OR M23 281 OR M24 282 OR M25 283 OR M28 284 OR M29 285 OR M30 286 ANB 287 OUT M61 288 LD M102 289 MPS 290 LD M21 292 OR M24 293 OR M25 294 OR M26 295 OR M27 296 OR M28 297 OR M29 298 OR M30 299 ANB 300 OUT M62 301 MRD 302 LD M21 303 OR M23 304 OR M24 305 OR M26 306 OR M27 307 OR M29 308 ANB 309 OUT M63 310 MPP 311 LD M21 312 OR M23 313 OR M27
314 OR M29 315 ANB 316 OUT M64 317 LD M102 318 MPS 319 LD M21 320 OR M25 321 OR M26 322 OR M27 323 OR M29 324 OR M30 325 ANB 326 OUT M65 327 MPP 328 LD M23 329 OR M24 330 OR M25 331 OR M26 332 OR M27 333 OR M29 334 OR M30 335 ANB 336 OUT M66 337 LD M103 338 MPS 339 LD M33 340 OR M35 341 ANB 342 OUT M70 343 MRD 344 LD M33 345 OR M34 346 OR M35 347 ANB 348 OUT M71 349 MRD 350 LD M33 351 OR M34 352 ANB 353 OUT M72 354 MRD 355 LD M33 356 OR M35 357 ANB	358 OUT M73 359 MRD 360 LD M33 361 OR M35 362 ANB 363 OUT M74 364 MRD 365 AND M33 366 OUT M75 367 MPP 369 OUT M76 370 LD M40 371 OR M50 372 OR M60 373 OR M70 374 OUT Y000 375 LD M41 376 OR M51 377 OR M61 378 OR M71 379 OUT Y001 380 LD M42 381 OR M52 382 OR M62 383 OR M72 384 OUT Y002 385 LD M43 386 OR M53 387 OR M63 388 OR M73 389 OUT Y003 390 LD M44 391 OR M54 392 OR M64 393 OR M74 394 OUT Y004 395 LD M45 396 OR M55 397 OR M65 398 OR M75 399 OUT Y005 400 LD M46 401 OR M56 402 OR M66	403 OR M76 404 OUT Y006 405 LD M100 406 OUT Y010 407 LD M101 408 OUT Y011 409 LD M102 410 OUT Y012 411 LD M103 412 OUT Y013 413 LDI M101 414 ANI M102 415 ANI M103 416 OUT M100 417 LD M110 418 RST C5 420 LD M8011 421 OUT C5 K1 424 LD C5 425 OUT M110 426 LD M110 427 SFTL M100 M101 K4 K1 436 LD M104 437 ZRST M101 M103 442 END
