藝術彩燈造型的PLC控制實驗--PLC可編程控制器

一、實驗目的
1、掌握PLC控制的基本原理。
2、掌握移位寄存器的使用。
3、掌握PLC直接驅動小型負載。
二、實驗器材

1、PLC-2型可編程控制器實驗臺	1臺
2、PLC-DEMO006藝術彩燈造型控制演示板	1塊
3、PC機或手持編程器	1臺
4、編程電纜	1根
5、自鎖式連接導線	若干

三、實驗原理與實驗步驟

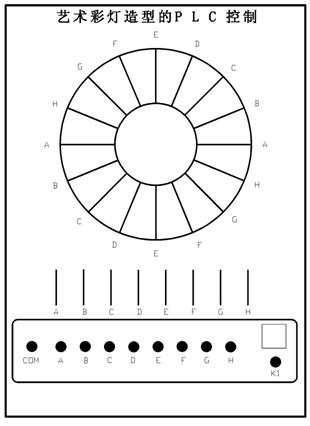

1、藝術彩燈造型PLC控制演示板結構如圖6.1所示。
2、圖中A、B、C、D、E、F、G、H為八路LED發光管，模擬彩燈顯示。上面八路形成一個環形，下面八路形成一字形，上下同時控制，形成交輝相映的效果。
3、控制要求：
A→B→C→D→E→F→G→H→ABCDEFGH→H→G→F→E→D→C→B→ABCDEFGH

4、實驗步驟：
（1）打開PLC-2型實驗臺電源，編程器與PLC連接。
（2）根據具體情況編制輸入程序，并檢查是否正確。
（3）實驗臺與PLC-DOME006連接，檢查連線是否正確。
（4）按下啟動按鈕，觀察運行結果。
四、設計程序清單
1、I/O地址分配清單：

輸入地址：	啟動	X0	停止	X1
輸出地址：	A	Y1	B	Y1
	C	Y2	D	Y3
	E	Y4	F	Y5
	G	Y6	H	Y7

2、程序
（1）指令表

0 LD X000 1 OUT M0 2 LD M8011 3 AND M0 4 OUT C0 K10 7 LD C0 8 ANI M100 9 OUT M2 10 LD M11 11 OUT T0 K10 14 SET M100 15 LD T0 16 RST M100 17 LD M2 18 RST C0 20 LDI M12 21 ANI M13 22 ANI M14 23 ANI M15 24 ANI M16 25 ANI M17 26 ANI M18 27 ANI M19 28 ANI M20 29 OUT M11 30 LD M20 31 ANI M101 32 OUT C1 K1 35 LD C1 36 SET M101 37 LD M101 38 RST C1

40 LD M20 41 AND M101 42 OUT C2 K1 45 LD C2 46 RST M101 47 LDI M101 48 RST C2 50 LD M2 51 SFTL M11 M12 K9 K1 60 LD M11 61 LD M19 62 AND M101 63 ORB 64 LD M12 65 ANI M101 66 ORB 67 OUT Y000 68 LD M11 69 LD M13 70 ANI M101 71 ORB 72 LD M18 73 AND M101 74 ORB 75 OUT Y001 76 LD M11 77 LD M14 78 ANI M101 79 ORB 80 LD M17 81 AND M101 82 ORB

83 OUT Y002 84 LD M11 85 LD M15 86 ANI M101 87 ORB 88 LD M16 89 AND M101 90 ORB 91 OUT Y003 92 LD M11 93 LD M16 94 ANI M101 96 LD M15 97 AND M101 98 ORB 99 OUT Y004 100 LD M11 101 LD M17 102 ANI M101 103 ORB 104 LD M14 105 AND M101 106 ORB 107 OUT Y005 108 LD M11 109 LD M18 110 ANI M101 111 ORB 112 LD M13 113 AND M101 114 ORB 115 OUT Y006

116 LD M11 117 LD M19 118 ANI M101 119 ORB 120 LD M12 121 AND M101 122 ORB 123 OUT Y007 124 LD M20 125 ZRST M12 M19 130 END

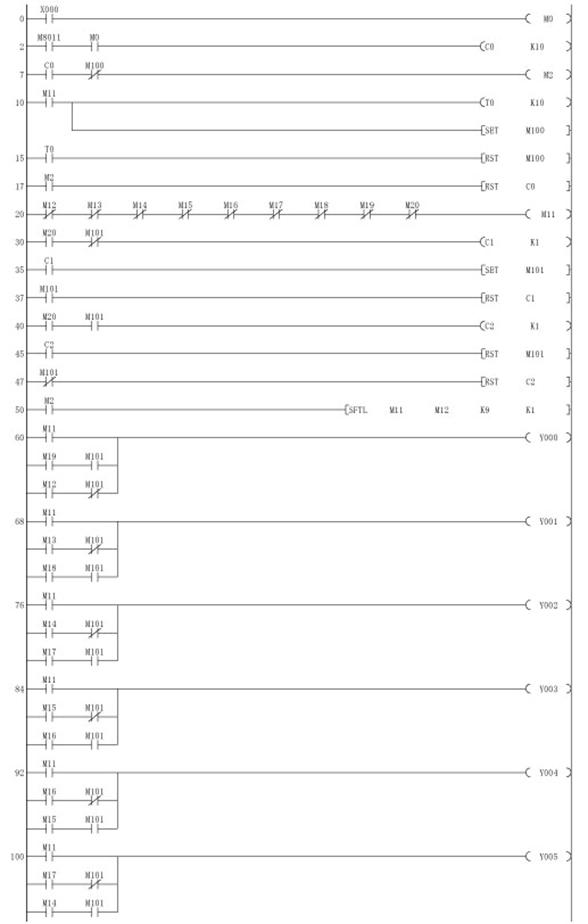

梯形圖
