或非邏輯功能實驗--PLC可編程控制器

在基本指令的編程練習實驗區完成本實驗
一、實驗目的
1、熟悉PLC實驗裝置。
2、練習手持編程器的使用。
3、熟悉系統操作。
4、掌握與、或、非邏輯功能的編程方法。

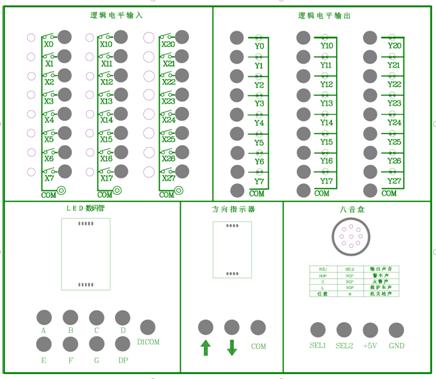

二、基本指令編程練習的實驗面板圖

上圖中上面幾列接線孔，通過防轉疊插鎖緊線與PLC的主機相應的輸入輸出插孔相接。Xi為輸入點，Yi為輸出點。
圖中中間3排X0～X27為輸入按鍵，模擬開關量的輸入。
八路一排Y0～Y27是LED指示燈。
三、編制梯形圖并寫出程序
通過程序判斷Y1、Y2、Y3、Y4的輸出狀態，然后再輸入并運行程序加以驗證。
實驗參考程序，梯形圖參考圖1

步序	指令	器件號	說  明	步序	指令	器件號	說  明
0	LD	X001	輸入	7	ANI	X003
1	AND	X003	輸入	8	OUT	Y003	或非門輸出
2	OUT	Y001	與門輸出	9	LDI	X001
3	LD	X001		10	ORI	X003
4	OR	X003		11	OUT	Y004	與非門輸出
5	OUT	Y002	或門輸出	12	END		程序結束
6	LDI	X001

四、實驗步驟
梯形圖中的X001、X003分別對應控制實驗單元輸入開關X1、X3。
通過專用電纜連接手持編程器與PLC主機。打開編程器，逐條輸入程序，檢查無誤后，將可編程控制器主機上的STOP/RUN按鈕撥到RUN位置，運行指示燈點亮，表明程序開始運行，有關的指示燈將顯示運行結果。
撥動輸入開關X1、X3，觀察輸出指示燈Y1、Y2、Y3、Y4是否符合與、或、非邏輯的正確結果。
