Protel_DXP原理圖元件庫的管理
【目標】
學會編輯原理圖元件；會創建原理圖元件；會把Protel 99 SE中的元件庫導入到Protel DXP中使用。
【范例】
1．修改NPN三極管的原理圖符號
圖(a)為原三極管原理圖符號，需要的三極管符號如圖(b)。如圖5－1所示。
圖5－1 要修改的三極管符號
2．新建數碼管原理圖元件如圖5－2所示。
3．導入Protel 99 SE中的元件庫到DXP中。
【步驟】
1．修改NPN三極管的原理圖符號
（1）打開或創建一個項目文件，執行菜單命令File/New/Schematic Library，將在項目文件下新建一個默認文件名為Schlib1.Schlib的原理圖庫文件，并自動進入原理圖庫文件編輯器，如圖5－3所示。
圖5－3原理圖元件編輯器
點擊工具欄中的保存文件按鈕，在彈出的文件保存對話框中確定保存路徑和文件名，如保存為“自制原理圖庫.Schlib”。
（2）打開庫編輯面板

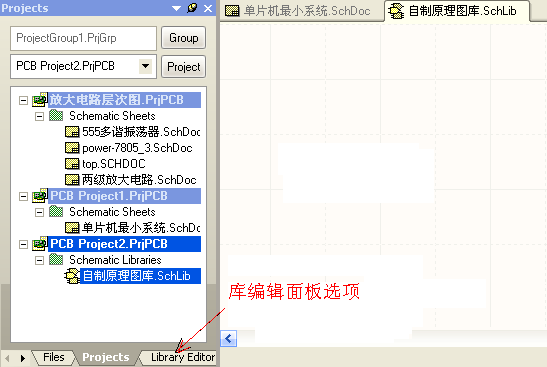

點擊面板中的Library Editer選項卡，打開庫編輯面板，如圖5-4所示，此時可以看到元件列表欄Components下已經有了一個默認元件名為Component_1的元件。
圖5-4 庫編輯窗口
（3）打開原元件庫復制原元件
打開原元件庫 c:\Program Files\Altium\Library\Miscellaneous Devices.IntLib，所圖5－4所示。
圖5－4打開三極管所在元件庫

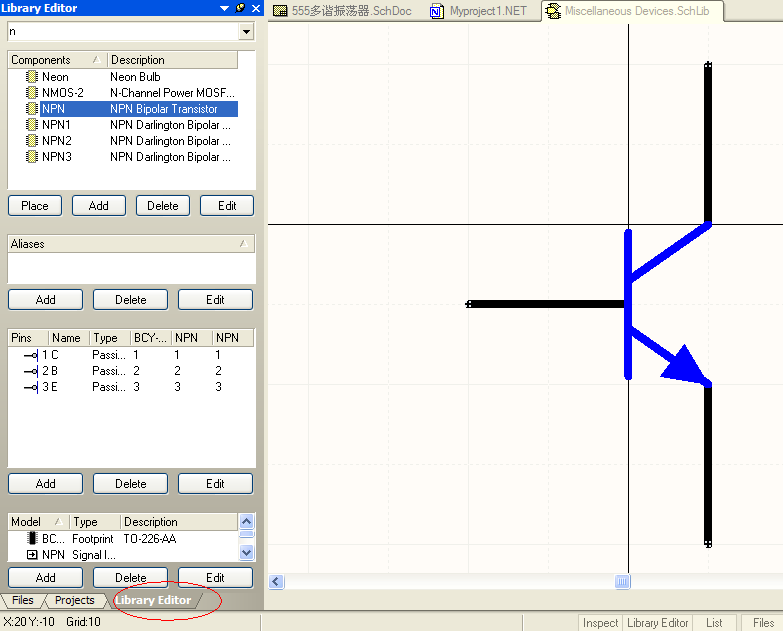

點項目管理窗口下方Library Editer，選擇NPN三極管，在它上面點右鍵，選copy復制NPN三極管，或直接復制原理圖符號 。所圖5－5所示。
圖5－5復制元件符號
（4）在自制元件庫中粘貼原元件
在自制元件庫編輯窗口中點右鍵，粘貼，或在圖紙中心按Ctrl+V粘貼原復制的三極管元件。如圖5－6所示。
圖5－6 粘貼原元件
執行Tools/Rename Component對復制過來的元件重命名，彈出輸入新元件名對話框，如圖5－7所示，輸入新元件名稱“ZZNPN”，表示自制的NPN型三極管。
圖5－7 新建元件

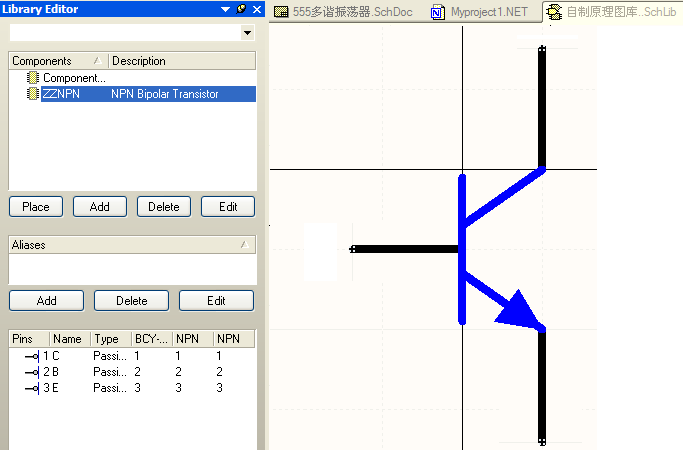

改名后的結果如圖5－8所示。
圖5－8 復制的元件
（5）編輯原元件

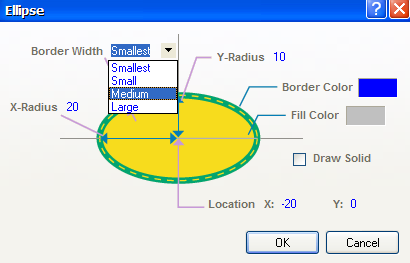

選擇繪圖工具中的繪制橢圓工具，按Tab鍵彈出如圖5－9所示的屬性對話框，因為圓內部不需要填充，所以不選中Draw Solid復選框，并將Border Width設置為Small，點擊OK按鈕完成設置。
圖5－9 橢圓屬性對話框

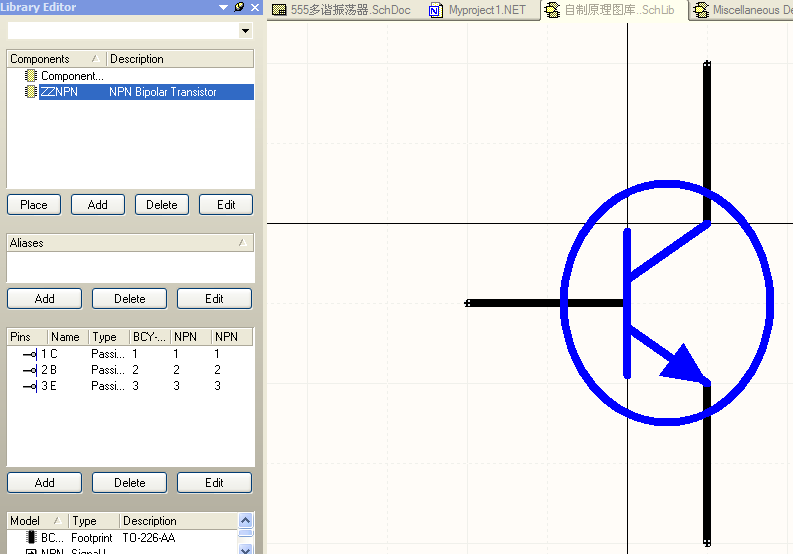

在原符號上繪制橢圓，如圖5－10所示。完成元件的復制，保存庫文件。
在移動圓圈時，受捕獲柵格的限制可能移不到想要的位置，此時可以修改捕獲柵格為5，畫好圓后再改回默認值10。
圖5－10 繪制好的新元件
完成原元件的復制和粘貼后，最好及時將打開的原元件庫關閉，如果關閉時出現是否保存修改對話框，注意在原元件庫Miscellaneous Devices.IntLib后選Don’t save 項，不要保存對原元件庫的修改，以免破壞原元件庫。
2．新建數碼管原理圖元件
（1）打開創建的“自制原理圖庫.Schlib”，點擊Library Editer庫編輯選項，打開庫編輯面板。出現圖5－10所示界面，點Add新加一個元件，取名為“DLED”。
（2）打開繪圖工具欄
如果編輯器中繪圖工具沒有打開，執行菜單命令View/Toolbars/Sch Lib Drawing打開。

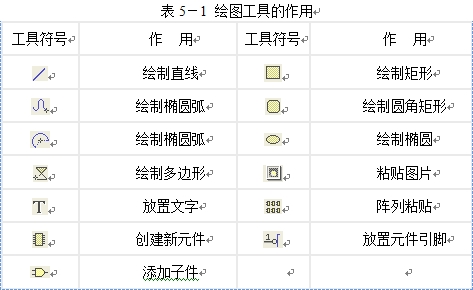

繪圖工具的作用如表5－1所示。
表5－1 繪圖工具的作用
（3）繪制原理圖元件
①繪制矩形框。
用鼠標單擊繪圖工具欄中的繪制直角矩形按鈕
，此時光標變成十字形狀，將光標移至4個象限的交點，單擊鼠標并向右下方拖動。根據元件管腳多少，繪制一個大小合適的矩形，這里大小為10格×12格，單擊鼠標左鍵，完成矩形的繪制。如圖5－11所示。
圖5－11 繪制矩形 圖5－12 繪制筆段 圖5－13繪制小圓點
②繪制數碼管的筆段
選擇繪制多邊形工具，繪制一個筆段，并設置好顏色。然后采取按Ctrl+C復制，Ctrl+V粘貼的辦法繪制數碼管的其它段，如圖5－12所示。
③繪制數碼管的小數點
把捕獲柵格設為5，放大工作區，選擇繪圖工具中的繪制橢圓工具，繪制小圓點。如圖5－13所示。把捕獲柵格設回10。
④添加元件管腳

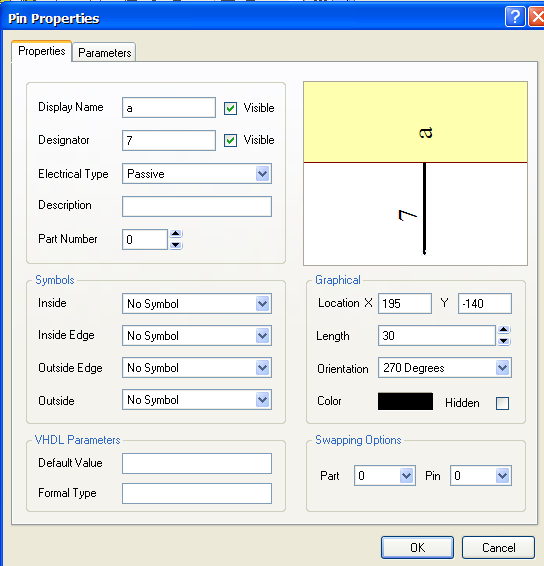

選擇繪圖工具中的放置元件引腳工具，按下Tab鍵彈出屬性對話框，如圖5－14所示。
圖5－14引腳屬性
引腳主要屬性：
“Display Name”引腳名稱：一般以字母表示該引腳的作用。
“Designator”引腳序號：一般以數字表示實際元件的管腳號。
“Electrical”電氣特性：可以根據實際元件管腳在下拉列表框中進行設置。常用的設置有：Input輸入，IO雙向，Output輸出，Power接電源，Passive接地等。如果用戶不能確定的話，也可不設置，不影響后面PCB板的制作。
“Symbols”符號欄：設置管腳的各種附帶符號，以表示數字電路元件引腳的輸入信號類型等。
例：要設置該引腳為時鐘引腳且低電平有效，可在Inside Edge內部邊緣中選Clock表示該引腳為時鐘，而在Outside Edge外部邊緣中選Dot表示該引腳低電平有效，則在引腳預覽圖片框中出現相應的符號。
“Length”引腳長度：設置引腳的長度。
“Hidden”隱藏：如果是數字集成塊的電源和接地管腳，可以選中該復選框將其隱藏起來，從而在圖紙上不顯示該引腳。因為默認情況下，數字集成塊的左上角管腳接電源VCC，右下角管腳接地GND。
管腳屬性設置好后，點擊OK放置管腳。注意放置時管腳的方向，確保電氣節點朝向元件外部，以便于原理圖中該引腳連線。 放置好管腳后的元件如圖5－15所示。

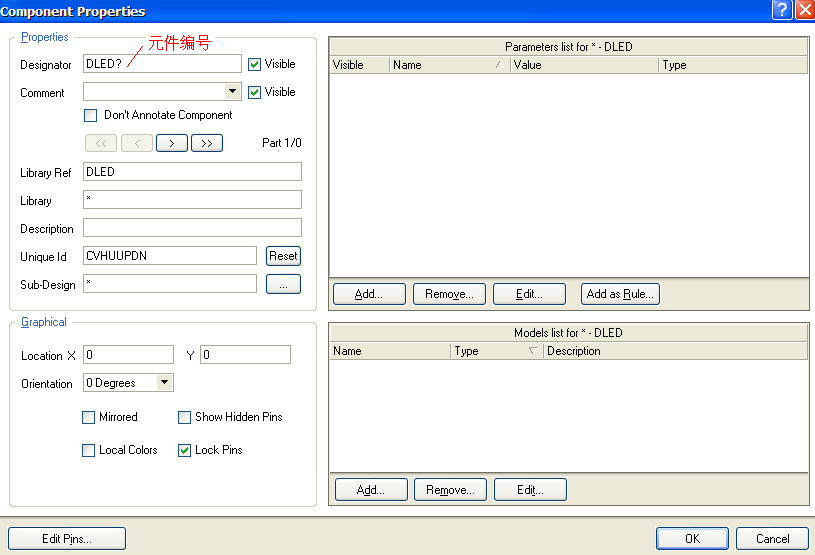

元件繪制完成后，點擊庫編輯面板中的Edit按鈕，彈出如圖5－16所示的元件屬性對話框。修改Designator元件編號欄為“DLED？”，保存元件庫。
圖5－16 元件屬性對話框
3．從Protel 99 SE中導入元件庫
（1）在Protel DXP中打開Protel 99 SE的元件庫

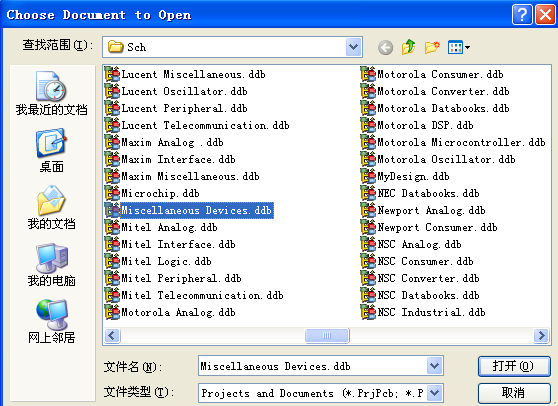

點擊工具欄的打開文件按鈕，在彈出的對話框中按以下路徑c:\Program Files\Design Explorer 99 SE\Library\Sch，找到要打開的元件庫，如Miscellaneous Devices.ddb，如圖5-17所示。
圖5－17 Protel 99 SE 庫

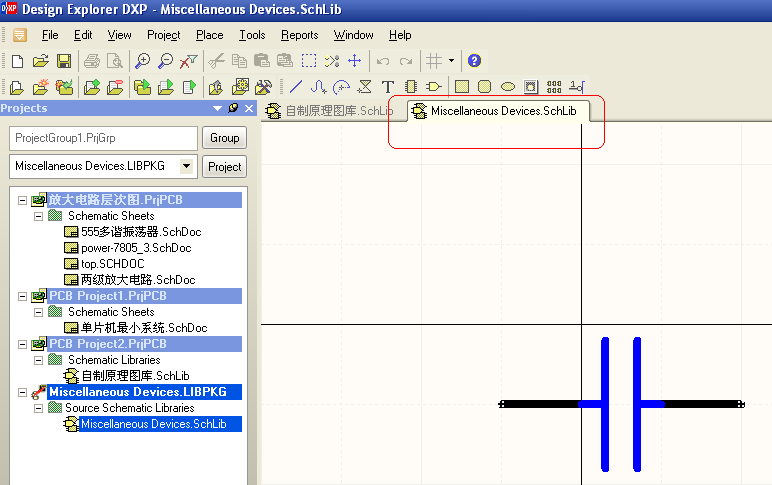

點擊“打開”按鈕，將彈出是否進行文件格式轉換的對話框，點擊Yes按鈕完成轉換。轉換后的庫如圖5－18所示。
圖5－18轉換后的庫
點擊工具欄中的保存按鈕，彈出選擇文件格式對話框，選中SCH library Version 5.0單選項，將保存轉換文件。
【練習】
在“自制原理圖庫.Schlib”中，制作如圖5－19所示的電解電容、開關變壓器、和計數器和單片機等原理圖元件符號。
圖5－19 元件符號
