Protel_DXP編譯項目及生成原理圖報表

【目標】
學習編譯項目，產生ERC報告，會糾正報告中的錯誤；會生成原理圖的網絡表、元器件列表。
【范例】
以圖2－1所示的555定時器組成的振蕩器電路原理圖為例，生成該原理圖的ERC表、網絡表、元器件列表。
【步驟】
打開或新建一個工程文件Myproject1. PrjPCB，把振蕩器電路原理圖放入該工程下。
（1）產生ERC報告
ERC即電氣規則檢查。主要用于在進行PCB設計之前，對電路原理圖中電路連接匹配的正確性進行檢驗。執行完該檢查后，系統將自動在原理圖中有錯的地方加以標記，從而方便用戶檢查錯誤，提高設計質量和效率。

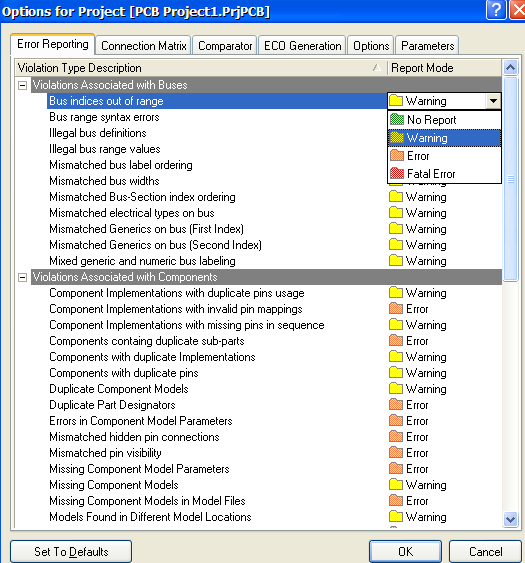

① 在對所繪原理圖進行ERC檢測之前應對ERC規則進行設置。ERC規則進行設置在“Options for Project”對話框?qū)崿F(xiàn)，執行Project→Project Options命令，將彈出如圖4-1所示的對話框。其中涉及到電路原理圖檢查的有Error Reporting(錯誤報告)和Connection Matrix(連接矩陣)兩個。一般采用默認設置不需要對錯誤報告類型進行修改。

圖4－1 項目管理選項對話框
② 編譯項目 (ERC檢查)
編譯項目就是在設計文檔中檢查原理圖的電氣規則錯誤。執行菜單命令 Project / Compile PCB Project ，系統開始編譯 Myproject1. PrjPCB 。當項目被編譯時，在項目選項中設置的錯誤檢查都會被啟動，同時彈出 Message 窗口顯示錯誤信息。如果原理圖繪制正確，將不會彈出 Message 窗口。
故意把電阻R重名，編譯后彈出如圖4－2所示信息。

圖4－2 ERC錯誤報告
雙擊一個出錯信息前面的顏色方塊，則會彈出與此錯誤有關的原理圖信息，顯示在Compile Error 對話框。如圖4－3所示。

圖4－3  Compile Error 對話框
從 Compile Error 對話框中單擊錯誤跳轉到原理圖的違反對象進行檢查或修改。此時修改對象高亮顯示，電路圖上的其他元件和導線模糊。修改完成后，可以單擊圖紙有下方的 Clear 按鈕，清除圖紙的模糊狀態。
修改完成后，重新編譯項目，直至不再顯示錯誤為止。保存項目文件。
（2）生成網絡表
網絡表文件是簡單的ASCII碼文本文件，共包含兩部分：元器件描述和元器件的網絡連接描述。
執行主菜單命令 Design/Netlist/Protel，產生與原項目文件同名，后綴名為．net的網絡表，這里生成的網絡表名稱即為Myproject1. net，如圖4－4所示。
雙擊Myproject1. net 圖標，將顯示網表的詳細內容。如圖4－5所示。

圖4－4 網絡表的生成

圖4－5 網絡表文件
（3）生成元器件列表
元器件列表主要用于整理電路原理圖或一個項目中的所有元器件，主要包括元器件的名稱、標注和封裝等。

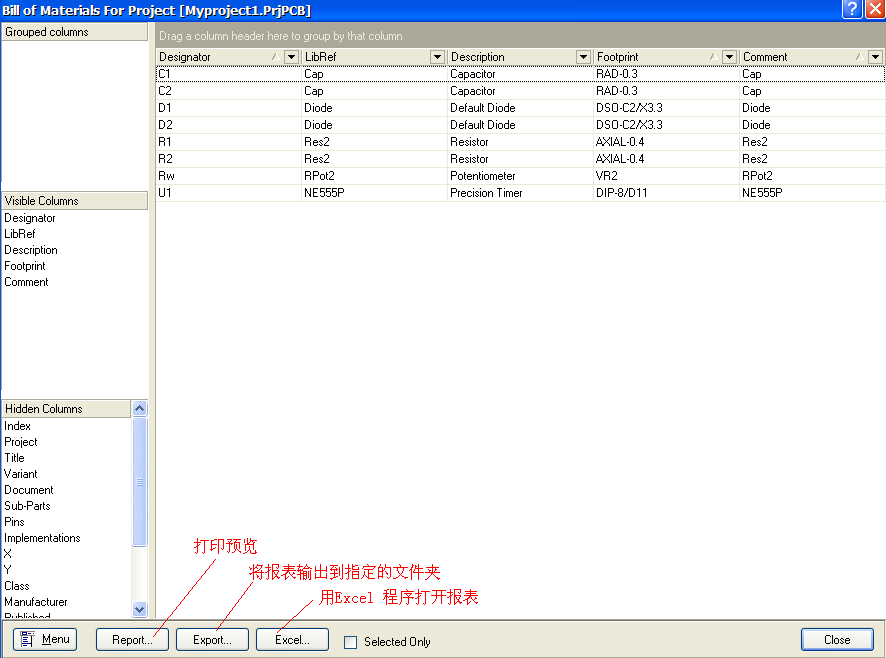

首先打開原理圖文件，然后執行Report→Bill of Materials命令，系統將自動生成如圖4－6所示的元器件列表。

圖4－6元器件列表

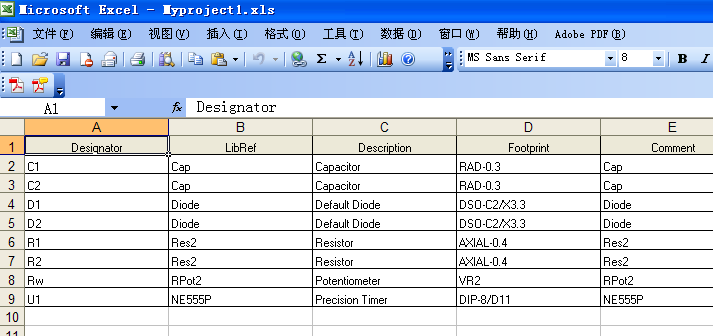

單擊Excel，可用Excel程序打開報表，如圖4－7所示。

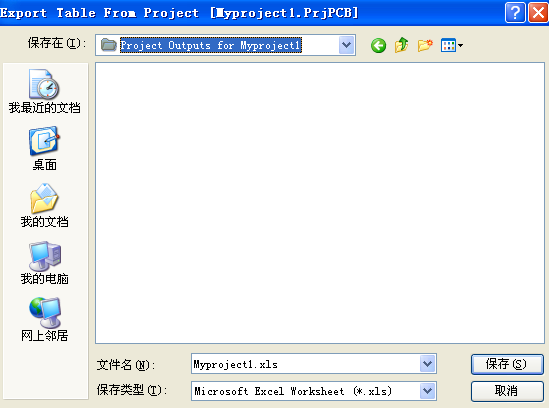

單擊Export輸出按鈕，可將報表導出到指定的文件夾，報表的擴展名為.xls。如圖4－8所示。

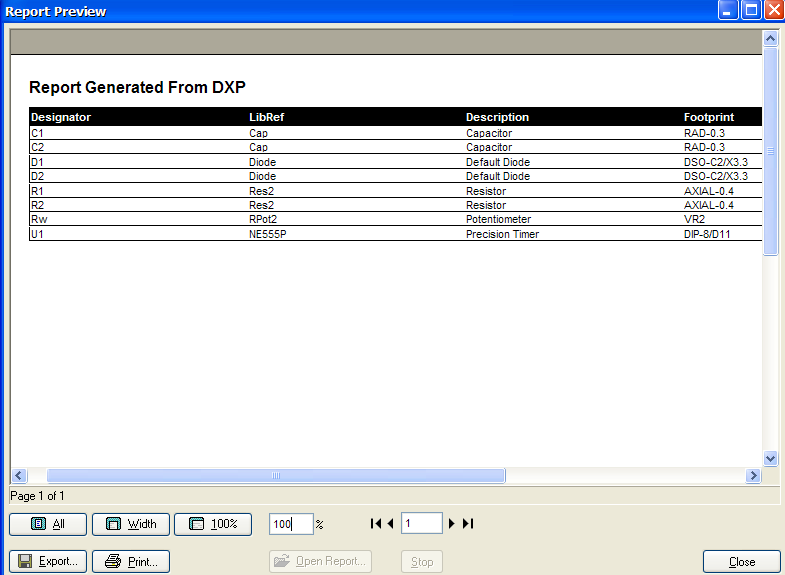

單擊Report報告按鈕，可以預覽想要打印的報表。如圖4－9所示。

圖4－7 用Excel程序打開的元件報表

圖4－8 報表存儲路徑選擇對話框

圖4－9 打印報表預覽
輸出文件清單(報表)：ReportàExport保存清單，格式為.xls。
【練習】
參照范例要求對圖2－21所示的單片機最小系統電路原理圖進行編譯，并生成網絡表及元件報表。
