Protel DXP設計電路原理圖

【目標】
掌握繪制原理圖的基本步驟，會加載和移除元件庫，并查找元器件，會給放置好的元件自動編號。
【范例】
    繪制出如圖2-1所示，555構成的多諧振蕩器。
【步驟】
1.加載元器件庫。
執行Design/Browse Library…命令，打開Libraries元器件庫面板。在元器件庫面板中，單擊“Libraries…”按鈕添加元器件庫文件。

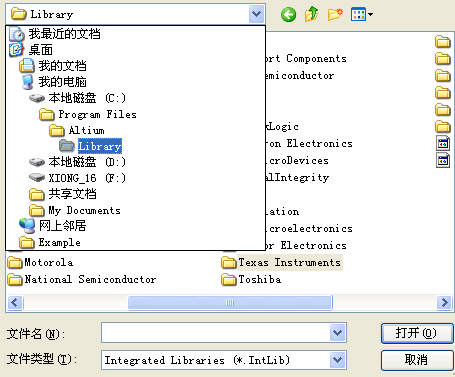

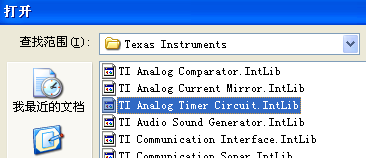

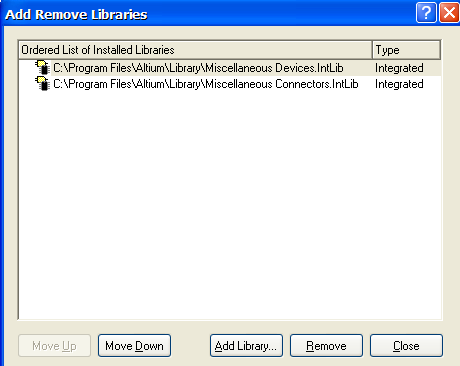

在隨后彈出的如圖2-2對話框中，單擊“Add Library”按鈕，將彈出如圖2-3所示的打開元器件庫對話框。 到DXP的安裝路徑，查找相應的庫。一般在c:\Program Files\Altim\Library\Texas Instruments下。如圖2-4所示。

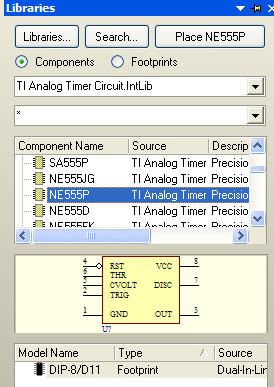

在對話框中選擇TI Analog Timer Circuit.IntLib文件后，單擊“Open”按鈕，將該庫文件加載到“Add Remove Libraries”對話框中，單擊“Close”按鈕，即可將文件TI Analog Timer Circuit.IntLib加到元器件庫面板中，如圖2-5所示。 2.放置元器件。
從元器件庫中選取所需要的元器件放置在工作區中，其中NE555取自元器件庫TI Analog Timer Circuit.IntLib；電阻、電容、二極管取自元器件庫“Miscellaneous Devices.IntLib”。單擊元器件庫中的“Place….”（放置）按鈕后，鼠標將變成十字形狀并粘貼有所選元器件，將該元器件移至工作區中適當位置，單擊鼠標左鍵，即可放置該元件，同時進入下一個元器件放置狀態，若不再需要放置同樣的元器件，可單擊鼠標右鍵退出元器件放置狀態，如圖2-6所示。
（3）調整元器件位置。按設計要求排列元器件，首先用鼠標單擊所要移動的元器件，則該元器件處于被選中狀態，此時光標成十形狀，單擊所需移動的元器件的同時拖動該元器件到合適位置，松開鼠標，即可實現元器件的移動。按此方法調整其他元器件，調整后的效果如圖2-7所示。

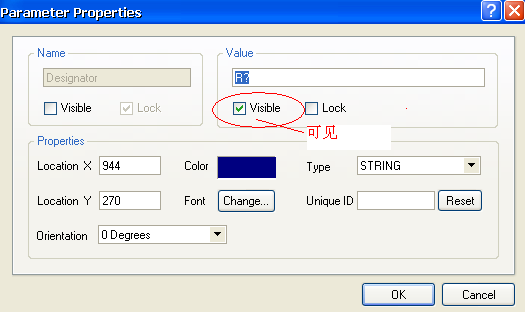

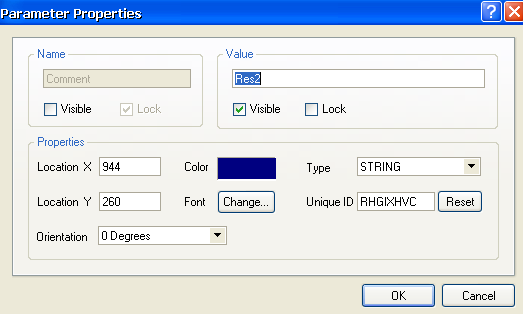

(4)　設置元器件屬性。將光標移到要修改的參數上方，用鼠標左鍵雙擊，將彈出屬性對話框。以設置電阻R1為例，雙擊R？，彈出圖2-8所示Parameter Properties對話框，在“Valuer”文本框中填入R1。雙擊Res2，彈出圖2-9所示對話框，如果希望些參數不顯示，去掉“Visble”（可視）復選框前的勾。其他的修改與此相同，這里就不再重復。按此方法設置其他元器件的屬性，設置后的效果如圖2-10所示。     (5) 連接導線、放置電源與接地。選取布線工具欄中的布線工具，此時光標變成十字形狀，按下Tab鍵設置線型與顏色，如圖2-11所示。
選取導線的設置為默認值：顏色為藍色，寬度為Small。將光標移至需要布線的元器件的一個引腳，單擊鼠標左鍵，然后拖動鼠標到另一個元器件的引腳，單擊鼠標左鍵，再單擊鼠標右鍵，即完成該段導線的繪制。放置電源、接地與網絡標簽，可以單擊工具欄中的、和按鈕，鼠標將變成十字形狀，將電源、接地及網絡標號移至合適位置，單擊鼠標左鍵，即可完成繪制。按上面的方法連接元器件，連接后的效果如圖2-12所示。

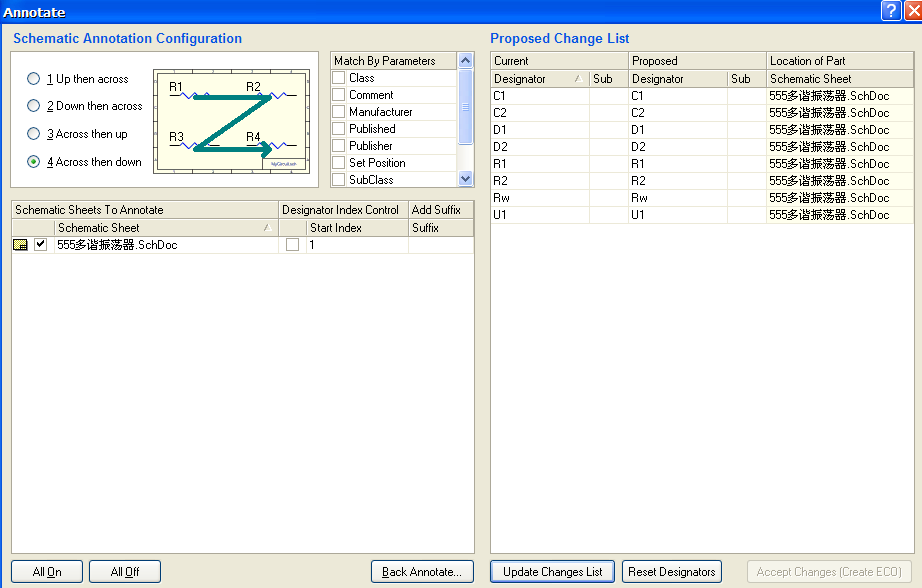

（6） 更新元器件編號。若電路原理圖設計完成后，需要對元器件進行重新編號。通常在“Annotate”對話框中實現。執行Tools→Annotate命令，將彈出如圖2-13所示的對話框。
在該對話框中單擊按鈕，將出現如圖2-14所示的瀏覽器信息。
單擊OK按鈕，可將原理圖中的元器件編號自動復位，如圖2-15所示。

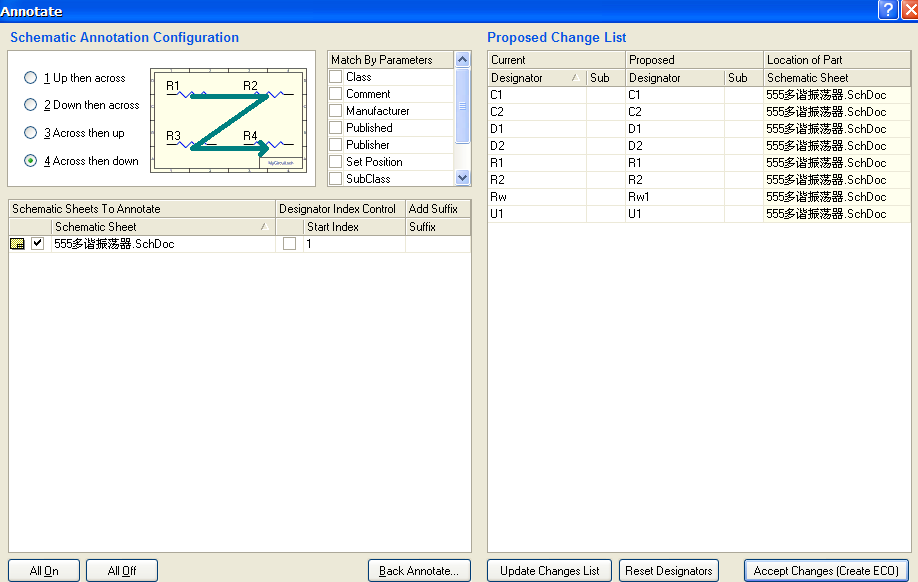

單擊按鈕，系統將自動更新元器件列表，彈出如圖2-16所示的元器件序列號變更提示信息。 單擊OK按鈕系統將自動更新元器件序列號，如圖2-17所示。

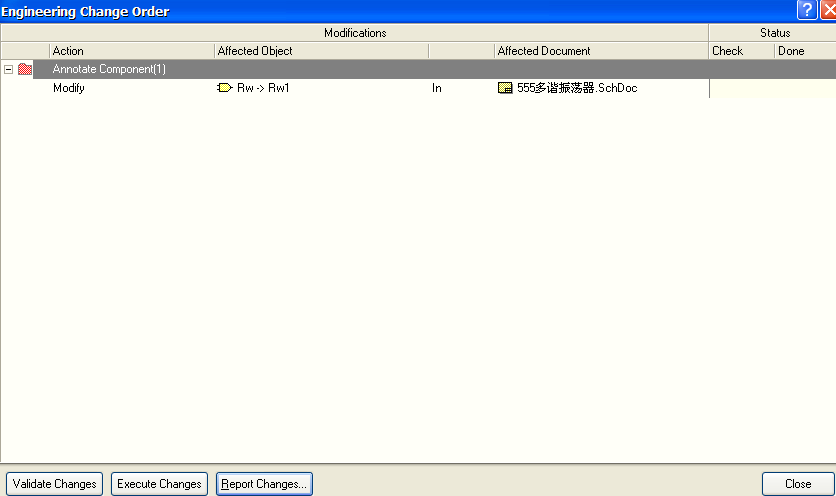

單擊按鈕，系統在變更列表的基礎上生成更為詳細的元器件變更列表，如圖2-18所示。

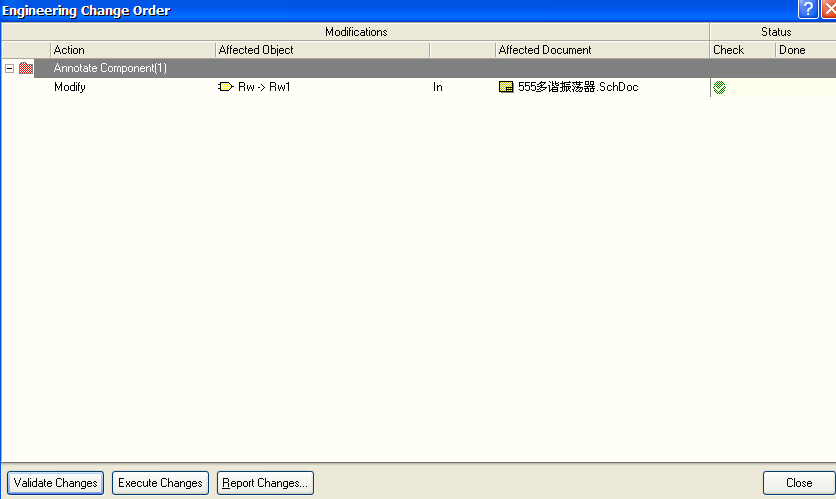

單擊元器件變更表中的按鈕，來確認元器件變更的有效性，若有效，在“Status”欄中的“Check”選項中是對鉤，如圖2-19所示。 確認元器件變更的有效后，單擊按鈕，可以實現元器件的自動編號，如圖2-20所示。
（7） 保存文件。執行File→Save  As命令，進行保存即可。

【練習】

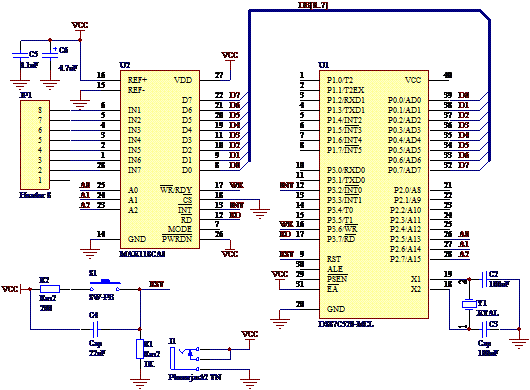

參昭范例要求繪制如圖2-21所示的單片機最小系統電路圖。
