Protel DXP原理圖設計基礎

【目標】
熟悉原理圖設計界面，會新建與保存設計文件，會設置圖紙大小、方向、顏色和格點以及放置元器件。
【范例】
繪制出如圖1-1所示的穩壓電源電路原理圖，其中紙型設置為A4、改變工作區顏色、方向設置為水平方向，最后將圖紙命名為“Power-7805.SchDoc”進行保存。

圖1-1   穩壓電源電路原理圖

【步驟】
1.建立PCB 設計項目，啟動原理圖編輯器并保存新建原理圖文件

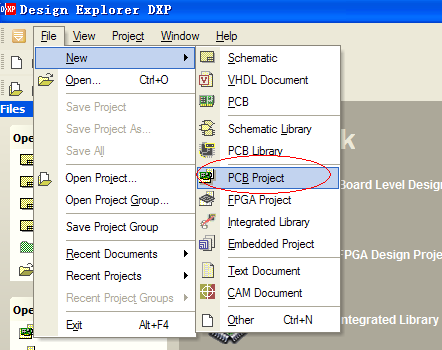

（1）從 Protel DXP 的主菜單下執行命令 File/New/PCB Project，建立一份PCB設計項目，如圖1－2所示。

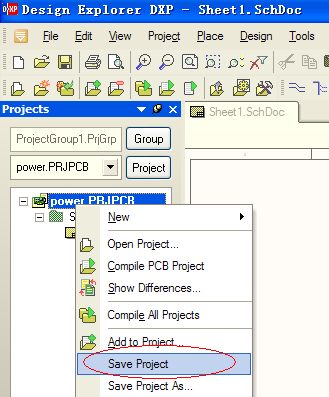

在“Projects”面板中使用鼠標右鍵單擊項目“PCB Project1.PrjPCB”，將彈出如圖1-3所示的保存菜單。在該菜單中選擇“Save Project”命令，在彈出保存文件對話框，命名為Power.PRJPCB。如圖1－4所示。


               圖1－3 工程保存菜單                                                        圖1－4 工程管理窗口
（2）在該設計項目下新建一份SCH原理圖，相應的菜單執行命令為 File/New/Schematic, 將其命名為Power-7805.SCHDOC。

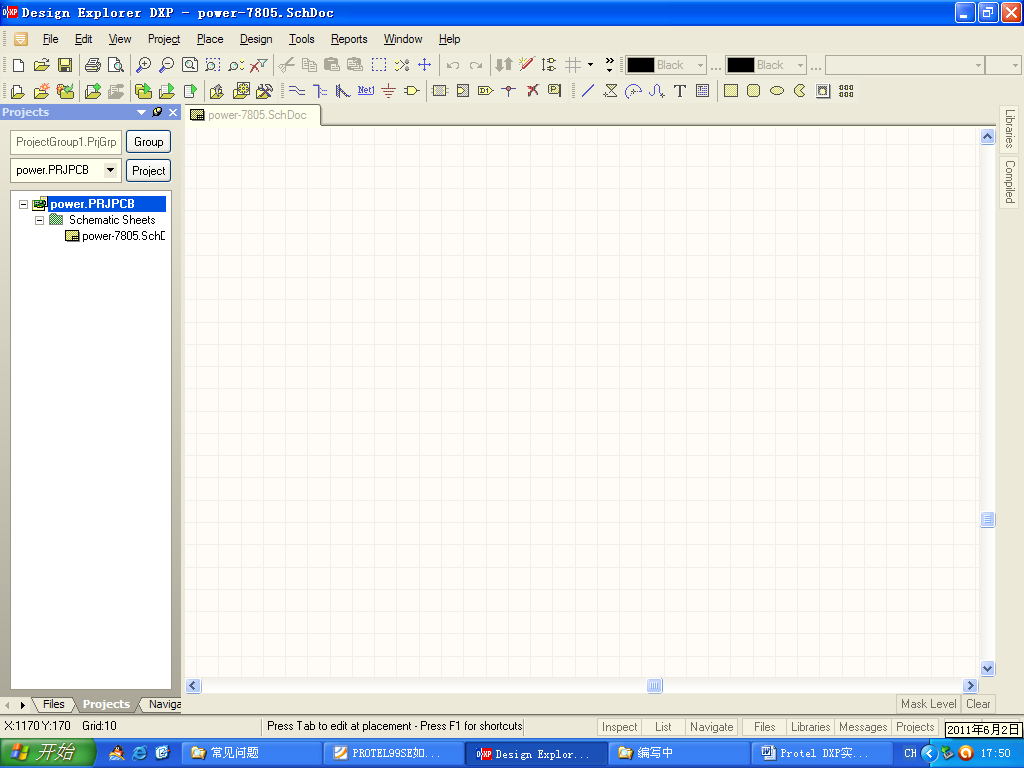

執行File/New/Schematic命令，打開原理圖編輯器，在“Projects”面板中使用鼠標右鍵單擊原理圖文件標簽“Scheet1.SchDoc”，在彈出的保存菜單中選擇“Save”命令，完成對該原理圖文件的保存,名為“Power-7805.SchDoc”,如圖1-5所示。

圖1-5 原理圖編輯器界面

2. 設置圖紙參數

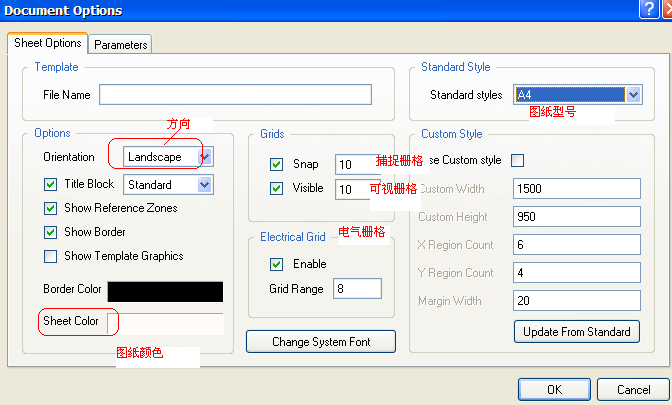

圖紙參數設置可在“Document Options”對話框中完成，執行Design/Option命令，即可打開圖紙參數設置對話框，如圖1-6所示。圖紙方向的設置，在該對話框“Options”選項區的“Orientation”下拉列表框中，選擇“Landscape”項為圖紙水平放置。
在“Options”選項區的“Scheet Color”欄中，改變工作區顏色。同時在“Standard Styles”下拉列表框中設置圖紙尺寸，選擇A4紙型，其他選項保持默認設置，單擊“OK”按鈕，即可完成圖紙參數設置。


圖1－6 圖紙參數設置對話框

3.繪制原理圖
繪制電路原理圖主要有如下幾步：查找并放置元器件、設置元器件屬性、繪制元器件間的電器連接和放置網絡標號。
（1）查找并放置元件
放置元件首先要查清元件所在庫。（常用元件見附錄1）

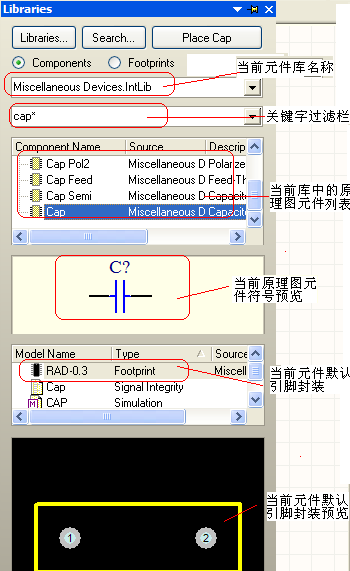

① 原理圖設計界面的下方有一排按鈕，單擊 Libraries（庫）按鈕，彈出如圖1－7所示的庫對話框。
Protel默認加載常用元件雜項集成庫Miscellaneous Devices.IntLib和常用接插件雜項集成庫Miscellaneous Connectors.IntLib。
在庫文件面板中瀏覽原理圖元件，找到二極管、電容等原理圖元件。
為了加快尋找的速度，可以使用關鍵字過濾功能，由于二極管的原理圖元件名稱為Diode，因此可以在關鍵字過濾欄中輸入Diode或Dio*（*為通配符，可以表示任意多個字符），既可找到所有含有字符Dio的元件。
常用元件的關鍵字：
DIO:二極管
CAP：電容
RES：電阻
PNP：PNP型三極管
NPN：NPN型三極管


圖1－7 庫對話框

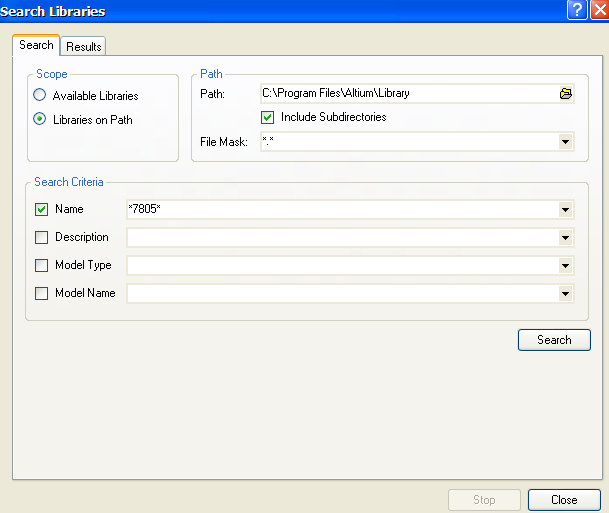

② 對于常用庫中沒有的元器件，單擊圖1－7對話框中的 Search 按鈕，彈出如圖1－8所示的庫搜索對話框。
③在 Scope選項區域中確認設置為 Libraries on Path，單擊 Path右邊的打開圖標按鈕，找到安裝的 Protel DXP 庫的文件夾路徑，如C:\Program Files＼Altium\Library。同時確認Include subdirectories復選項被選定。
④在Seach Criteria（搜索標準）選項區域中可以使用Name、Description、MdelType、Model Name組合來說明要搜索的元件，例如要搜索三端穩壓器7805元件相關的可以在Name文本框中鍵入 *7805* 。

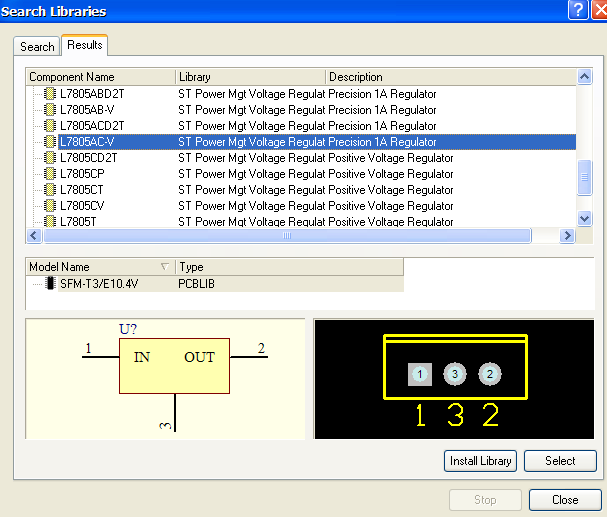

⑤單擊 Search 按鈕開始搜索，查找結果會顯示在 Result對話框中，如圖1—9所示。


圖1－8庫搜索對話框

圖1－9搜索結果對話框

可以看到很多匹配搜索標準的元件型號，選擇一款適合的元件原理圖符號和封裝。這里選擇元件L7805AC-V，屬于ST Power Mgt Voltage Regulator.IntLib庫。能否找到所需要的元件關鍵在于輸入的規則設置是否正確，一般盡量使用通配符以擴大搜索范圍。
⑥單擊Install Library 按鈕，庫就添加到當前項目中。在當前項目中就可以取用該庫中的所有元件。
在完成了對一個元件的查找后，可以按照穩壓電源電路原理圖的要求，依次找到其他元件。如圖1－10所示。
如需翻轉操作，可用鼠標左鍵按住該元件，并敲空格鍵進行0°、90°、180°和270°四種角度的翻轉，敲X、Y進行水平翻轉與垂直翻轉。

圖1－10電源電路元件

（2）修改元器件的屬性
在放置好的元器件上雙擊鼠標左鍵（也可以在放置過程中，按Tab鍵，在彈出的對話框中修改元器件屬性）將彈出屬性設置對話框，更改其中的元件標號及其它參數，效果如圖1-11所示。

圖1-11 修改元器件屬性后的效果

（3）繪制元器件間的電器連接并放置端口
用繪制導線工具來連接元器件間的引腳。效果如圖1-12所示。

圖1－12 連好線的電路

（4）放置網絡標號
單擊網絡標號工具，放置網絡標號。在放置的過程中，按Tab鍵在彈出的對話框中設置網絡標號的屬性，放置網絡標號后的效果如圖1-1所示。
至此，該穩壓電源電路原理圖繪制完成。再點擊保存。

【練習】
參照范例要求繪制如圖1－14所示的兩級放大電路原理圖。


圖1－14 兩級放大電路
