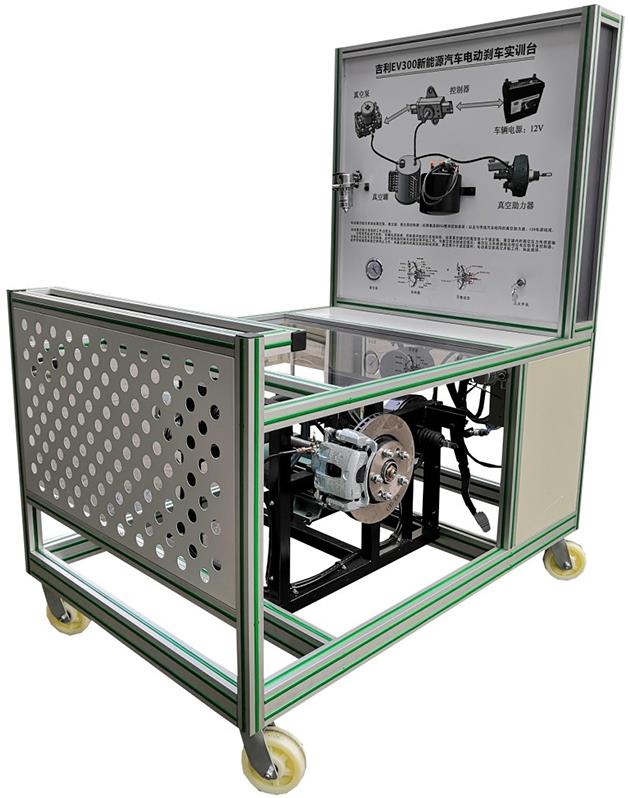

新能源汽車電動真空助力制動系統實訓臺
2019-11-28 17:04
選用EV160純電動汽車電動真空助力液壓制動系統；真實地展示純電動汽車電動真空助力液壓制動系統核心零部件的結構與控制原理、安裝位置和運行工況，培養學員對純電動汽車電動真空助力液壓制動系統故障分析和處理能力。
適用于職業技術學院新能源純電動汽車真空制動系統課程教學和維修實訓。
二.功能特點
1.各主要部件安裝在平臺上，保留原車電氣連接方式與結構，斷電后可方便拆檢，訓練學員在拆裝連線過程掌握純電動汽車制動系統零部件拆檢要點。
2.可單獨工作，12VDC電源由開關電源提供。
3.教學板完整顯示電動真空助力液壓制動系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
4.面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；
5.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板,方便放置資料、輕型檢測儀器等。
6.配備故障設置和考核系統。
7.配套實訓指導書。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
輸入電源；交流220V±10% 50Hz
工作電源；12V
工作溫度：-40℃～+50℃
產品工藝標準:
設備底座框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔。
三、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 電動真空泵 | 原車 | 套 | 1 |
| 2 | 電動真空泵控制單元 | 原車 | 套 | 1 |
| 3 | 檢測控制面板(帶面板柜) | 裝有各種檢測端子以及彩色電路圖和液壓管路圖； | 套 | 1 |
| 4 | 剎車真空助力器 | 原車 | 個 | 1 |
| 5 | 剎車總泵與踏板 | 原車 | 套 | 1 |
| 6 | 剎車油瓶 | 原車 | 個 | 1 |
| 7 | 壓力表 | 0～100kg/psi | 個 | 1 |
| 8 | 開關電源 | 12V30A | 只 | 1 |
| 9 | 點火開關 | 只 | 1 | |
| 10 | 真空表 | 只 | 1 | |
| 11 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
