新能源汽車電動轉向實訓臺
2019-11-28 17:04

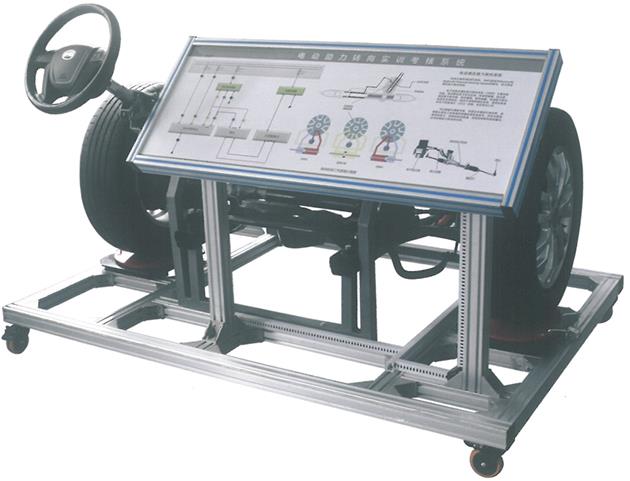

選用翻新EV160原裝純電動轎車齒輪齒條式電動助力轉向系統（EPS）；真實地展示純電動轎車 EPS系統核心零部件之間的連接控制關系、安裝位置和運行工況，培養學員對純電動轎車EPS系統故障分析和處理能力，
適用于各類型院校新能源純電動汽車電動轉向課程教學和維修維護實訓。
二．功能特點
1.各部件安裝在平臺上，保留原車電氣連接方式與控制功能，斷電后可以方便拆裝，訓練學員在拆裝連線過程掌握EPS系統零部件拆檢要點。
2.設備可單獨工作，12VDC電源由開關電源提供。
3.教學板完整顯示EPS系統工作原理圖，并安裝用檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等。
4.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板,方便放置資料、輕型檢測儀器等。
5.配備故障設置和考核系統。
6.配套實訓指導書。
三、技術規格
外形尺寸：1700×700×1700mm(長×寬×高)
輸入電源；交流220V±10% 50Hz
工作電源；原車電源電壓
工作溫度：-40℃～+50℃
產品工藝標準:
設備底座框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔。
四．基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 動力轉向控制電腦(ECU) | 臺 | 1 | |
| 3 | 診斷座 | 個 | 1 | |
| 4 | 點火開關 | 個 | 1 | |
| 5 | 前橋懸掛機構 | 套 | 1 | |
| 6 |
方向盤、轉向柱、電動助力方 機、轉向拉桿 |
套 | 1 | |
| 7 | 車輪 | 個 | 2 | |
| 8 | 車速信號模擬裝置 | 套 | 1 | |
| 9 | 轉速信號模擬裝置 | 套 | 1 | |
| 1 | 扭矩傳感器 | 套 | 1 | |
| 11 | 扭矩傳感器信號電壓數顯表 | 套 | 1 | |
| 12 | 移動臺架(帶自鎖腳輪裝置) | 臺 | 1 | |
| 13 | 故障模擬與排除裝置 | 套 | 1 | |
| 14 | 轉盤 | 套 | 1 |
