拆裝用減速器實驗室模型

減速器是原動機和工作機之間的獨立的閉式傳動裝置，用來降低轉速和增大轉矩，以滿足工作需要，在某些場合也用來增速，稱為增速器。
選用減速器時應根據工作機的選用條件，技術參數，動力機的性能，經濟性等因素，比較不同類型、品種減速器的外廓尺寸、傳動效率、承載能力、質量、價格等，選擇最適合的減速器。
減速器是一種相對精密的機械，使用它的目的是降低轉速，增加轉矩。
實訓內容包括：典型零部件的三視圖繪制、零件的表達方式、標準件的繪制、機械裝配體的拆裝和繪制及拆裝和測繪工具的使用。本實訓室作為制圖課程的實訓基地，制圖課程中的技能訓練部分都要在此進行。首先可以進行零部件的測繪，把零件進行分類，繪制所有圖形的三維和平面圖，讓學生進行作業和訓練；其次，還有配置一部分裝配體，進行拆裝和測繪。

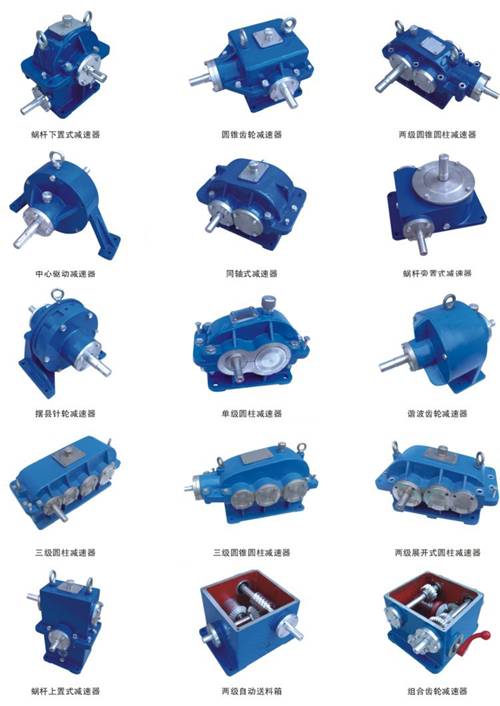

注:YUY-2系列減速器模型（透明工程塑料鋁合金或全鋁制制作）

序號	型號	名稱	參考尺寸	數量	備 注
1	MX05-1	一級圓柱齒輪減速器（1）	230×200×170	1	均可測繪鋁制
2	MX05-2	一級圓柱齒輪減速器（2）	200×190×160	1	均可測繪鋁制
3	MX05-3	新單級圓柱齒輪減速器	230×220×105	1	均可測繪鋁制
4	MX05-4	一級圓柱斜齒輪減速器	200×230×170	1	均可測繪鋁制
5	MX05-5	一級圓柱人字齒輪減速器	200×230×170	1	均可測繪鋁制
6	MX05-6	單級圓錐齒輪減速器	230×180×250	1	均可測繪鋁制
7	MX05-7	展開式兩級圓柱減速器	285×250×180	1	均可測繪鋁制
8	MX05-8	分流式兩級圓柱減速器	300×260×185	1	均可測繪鋁制
9	MX05-9	展開式兩級圓柱斜減速器	285×250×180	1	均可測繪鋁制
10	MX05-10	分流式兩級斜齒輪減速器	300×260×185	1	均可測繪鋁制
11	MX05-11	同軸線式兩級減速器	280×260×188	1	均可測繪鋁制
12	MX05-12	兩級圓柱圓錐齒輪減速器	300×230×180	1	均可測繪鋁制
13	MX05-13	兩級同軸分流式減速器	350×180×260	1	均可測繪鋁制
14	MX05-14	中心驅動式齒輪減速器	210×300×260	1	均可測繪鋁制
15	MX05-15	兩級蝸輪蝸桿減速器	300×280×300	1	均可測繪鋁制
16	MX05-16	蝸桿上置式減速器	280×210×250	1	均可測繪鋁制
17	MX05-17	蝸桿下置式減速器	280×210×250	1	均可測繪鋁制
18	MX05-18	蝸桿旁置式減速器	280×240×200	1	均可測繪鋁制
19	MX05-19	圓柱齒輪錐齒輪蝸桿組合減速器	250×250×190	1	均可測繪鋁制
20	MX05-20	兩級自動送料齒輪箱	180×160×200	1	均可測繪鋁制
21	MX05-21	齒輪蝸桿減速器	320×180×275	1	均可測繪鋁制
22	MX05-22	組合齒輪變速器	320×310×185	1	均可測繪鋁制
23	MX05-23	一齒差行星齒輪減速器	250×160×280	1	均可測繪鋁制
24	MX05-24	諧波齒輪減速器原理	250×160×250	1	均可測繪鋁制
25	MX05-25	擺線針輪減速器原理	250×160×250	1	均可測繪鋁制
26	MX05-26	三級圓柱圓錐減速器	500×260×280	1	均可測繪鋁制
27	MX05-27	三級圓柱齒輪減速器	500×260×280	1	均可測繪鋁制
28	MX05-28	三級分流式減速器	500×300×280	1	均可測繪鋁制
29	MX05-29	四環減速器	550×330×240	1	均可測繪鋁制
30	MX05-30	上下軸布置式減速器	250×230×300	1	均可測繪鋁制


YUY-2系列大型拆裝減速器（全套8件/透明工程塑料鋁合金或全鋁制制作）

序號	名 稱	參考參數及尺寸	備注
1	雙級同軸式圓柱齒輪減速器	m=3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ=20° β=15°a=160.5 i=11.1818 h=159外形尺寸:560×420×350㎜	（透明工程塑料鋁合金或全鋁制制作）可拆裝
2	雙級展開式圓柱齒輪減速器	Z1=16 Z2=47 m=3 Z3=27 Z4=68 а1=99 ɑ=20°β15°а2=147 i=7.398h=146 外形尺寸:535×330×294㎜	（透明工程塑料鋁合金或全鋁制制作）可拆裝
3	雙級圓錐圓柱齒輪減速器	m=3 Z1=20 Z2=50 Z3=16 Z4=68 i=10.625 h=141 a=130.5 β=15°外形尺寸:550×460×360㎜	（透明工程塑料鋁合金或全鋁制制作）可拆裝
4	單級圓錐齒輪減速器	m=3 Z1=20 Z2=60 ɑ=20°β15°i=3 h=129 外形尺寸:500×350×315 ㎜	（透明工程塑料鋁合金或全鋁制制作）可拆裝
5	單級圓柱齒輪減速器	m=3 Z1=72 Z2=29 ɑ=20°β=15°a=158 i=2.49 h=151mm外形尺寸:450×400×340㎜	（透明工程塑料鋁合金或全鋁制制作）可拆裝
6	蝸輪蝸桿減速器	1=1 q=12 z2=45 m=4㎜ i=45 H=163外形尺寸：420×320×400㎜	（透明工程塑料鋁合金或全鋁制制作）可拆裝
7	新型結構單級圓柱齒輪減速器	m=2 Z1=25 Z2=75 i=3 h=120外形尺寸：420×320×400㎜	（透明工程塑料鋁合金或全鋁制制作）可拆裝
8	雙級分流式圓柱齒輪減速器	m=3 Z1=16 Z2=47 Z3=27 Z4=68 i=7.398 а1=99 ɑ=20° h=146mmа2=147β15° 外形尺寸:540×360×320㎜	（透明工程塑料鋁合金或全鋁制制作）可拆裝



---
