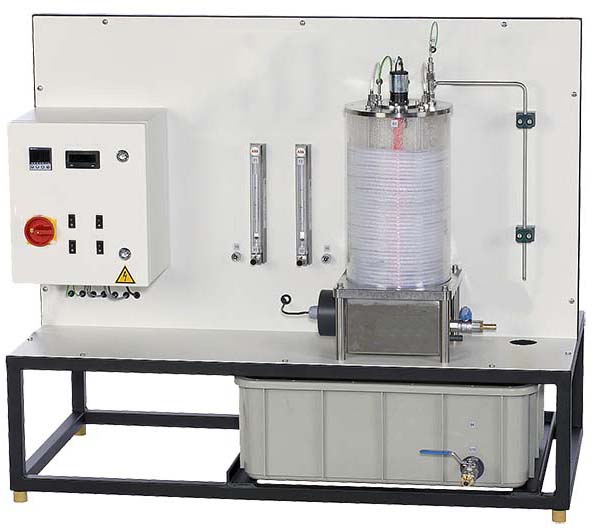

YUY-CE10管式反應器裝置

溫度和材料的接觸時間對皂化反應的影響的實驗
產品特點
使用水浴控制管式反應器的溫度；
可以預熱反應物；
在皂化反應轉換的測定。
技術說明
連續操作的管式反應器。它們使經濟的生產大批量的產品，具有穩定的質量。
管式反應器的核心元件是螺旋塑料管。由兩個罐的泵分別輸送反應物進入反應器。位于水浴兩盤管預熱反應物。預熱后，將流動通過各反應物的噴嘴。該噴嘴出口位于一個T形管的中心以這樣的方式使兩種反應物混合。該混合物進入管道，其中兩種反應物發生反應。對產品和未轉化的反應物的混合物離開該管，并收集在一個槽中。
流速通過閥調節和流量計顯示，從而在管式反應器中的反應物的停留時間。流量計管位于水浴與兩個盤繞管。所述水浴是通過一個控制的加熱器加熱。在開關柜控制器用于設定所需溫度，并指示水浴的當前溫度。提供了用于通過外部供水冷卻水浴溢流和連接?？梢允褂脭嚢杵?，確保在水浴均勻的溫度分布。
在管狀反應器中的轉化率是通過測量電導率來確定。樣品可在管的末端采取。傳感器記錄了管的出口處的溫度。溫度顯示在開關柜上。
該結構良好的教學材料闡述了基本原理，并提供循環漸進的實驗指南。
學習目標/實驗
-皂化反應的基本原理；
-轉化
取決于停留時間
取決于溫度
技術數據
管式反應器
-內徑：約5.5mm
-反應器容量：約480ML
-材料：PA
反應泵
-最大壓流量：每為300mL/min
-最大壓頭：每個10m
水浴
-內徑：約200mm
-容量：約6L
-材料：PMMA
高速攪拌器：最大135min-1
暖氣
-功耗：約為3kW
灌
-反應：2個20L
-清潔液：1X20L
-產品：1X50L
測量范圍
-流量：2×20...340mL/min
-溫度：02倍...80℃
尺寸和重量
長寬高：1200x600x1050mm
重量：約110Kg
