農機整機構造與維修實訓室
設備配置清單
|
序號 |
品名 |
規格/型號 |
數量 |
|
1 |
農機設備在線檢測綜合實訓臺 |
4YB-2 |
1 |
|
2 |
手扶拖拉機 |
12馬力 |
1 |
|
3 |
三輪農用車 |
時風單缸 |
1 |
|
4 |
四輪拖拉機 |
泰紅雙缸40王 |
1 |
|
5 |
小型播種機 |
玉米/小麥/黃豆/播種機 |
1 |
|
6 |
小型收割機 |
慶利自走式 |
1 |
|
5 |
植保無人機 |
GST-620S 6軸載重20公斤 |
1 |
設備技術參數
1.農機設備在線檢測綜合實訓臺
一、實驗實訓整車
本實訓 全新 整車 以原車為基礎、配合教學實訓排故示教板，了解設置整個整車故障排除。了解整車結構原理以及構造組成。整車無損壞,各系統功能正常。
主機指標：
全新4YB-2背負式玉米收割機 /兩行青儲玉米聯合收獲機（動力：18馬力）。
機器型號4YB-2；
籽粒損失≤2%；
機器型式懸掛式玉米收割機；
籽粒破碎率≤1%；
配套動力18-32馬力；
切碎長度合格率≥90%；
收獲行數2行；
莖桿粉碎還田型式旋切式；
作業幅度行距50-80厘米；
穗箱容積0.96立方米；
外形尺寸4500X1300X；
作業效率3-5畝/小時
外形（長X寬X高)；4500*1300*2650mm；
果穗損失率；≤3%
收獲機整機重量；600公斤；
二、整車電控系統實訓臺（1套）
1、整車電控系統實訓臺功能：
（1）整車電控系統實訓臺用于整車電控系統的教學與實訓，包含整車電控系統部分：發動機電控系統、燈光與車身電器系統；
（2）測量面板：面板上的電路圖完全根據原廠電路圖設計，安裝4mm測點，可進行電控系統信號測量與分析；
（3）故障設置系統：可以進行多種類型故障設置與故障模擬，包括斷路、短路、間歇性故障、信號不準等；
（4）各系統正常運行，保留完整的動力傳動系統及控制系統。
（5）檢測操作臺通過航空插頭和連接電纜與整車連接，保持原車所有功能。可拆除檢測操作臺，整車可正常行駛。
（6）可移動“檢測操作臺”，可分別進行各控制系統的檢測實訓。
（7）檢測操作臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車系統實物，認知和分析各控制系統的工作原理。
（8）檢測操作臺面板上安裝有檢測端子，可直接在面板上進行原車電器電控系統的檢測實訓。
（9）可實現整車保養與維護操作。
（10）可實現整車拆裝和真車工況演示。
（11）檢測操作臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
三、設備配置
（1）實訓整機;
（2）包括實訓臺，測量面板，故障設置系統等；
（3）專用全套線纜1套，能實現實訓臺與整車電控電器系統對接；
（4）教學板臺架（電控電器系統）
教學板外形：約1240*650*1700mm,安裝原理面板（采用4mm鋁塑板UV平板噴繪）與檢測端子。
（5）使用說明書、實驗指導書、原車維修手冊。

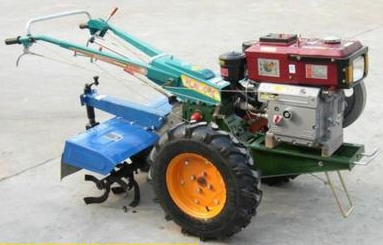

2.手扶拖拉機
12匹馬力手扶拖拉機是一種小型拖拉機。
由發動機，底盤、電氣等系統組成的主要用于牽引和運輸的多用途行走機械。手扶拖拉機能行駛是靠內燃機的動力經傳動系統，獲得驅動扭矩的驅動輪再通過輪胎花紋和輪胎表面給地面小、向后的水平作用力（切線力），這個反作用力就是推動拖拉機向前行駛的驅動力（也稱喂推進力）。結構簡單，功率較小，適于小塊耕地。由駕駛員扶著扶手架控制操縱機構、牽引或驅動配套農具進行作業。
特點
：該產品具有功率大、體積小、重量輕、易啟動、耗油低、可靠性好、操作維修方便、用途廣等特點，廣泛應用于手扶拖拉機、農用三輪車、水泵、發電機組、小型船舶、粉碎機、小型工程機械等機械的配套動力。并搭配旋耕機微耕機使用。

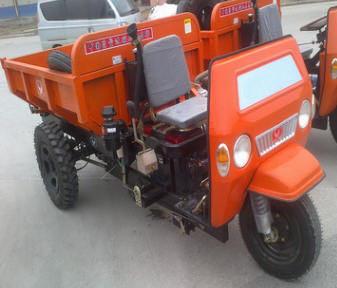

3.三輪農用車
技術參數
A、動力強勁
1、匹配國產名優發動機（195單缸柴油機），配套動力強勁，可靠性高。
2、可選裝常發、常柴、時風等名牌發動機，配套動力多樣性，滿足不同用戶需求。
3、電動柴油機采用新式減速起動機，強勁動力，啟動更迅速。
B、技術先進
1、車架、后橋整體優化設計，作業穩定性更高，高強度碳鋼焊接、防銹烤漆處理。
2、采用新型四槽加重、干式、單片聯動雙作用離合器，扭矩儲備系數大、傳遞能力高，動力傳輸更強勁。
3、采用獨立的液壓供油系統，可選裝單、雙路液壓輸出，滿足不同地區、市場的需求。
4、可選裝高低速后橋，速度匹配更合理、操作輕便，低速爬行檔可滿足礦山及復雜路況的需求，作業效率更高。
5、采用國際通用O型密封圈結構制動，制動可靠性強，安全性高。
6、配裝沙漠油式雙層連體空濾器，濾清效果更好。
C、作業高效
1、離地間隙高，作業通過性好，可完成多種形式作業。
2、加大、加厚焊接油箱，容量大、作業時效長，可滿足多種作業需求。
D、駕駛舒適
1、方向機采用單級齒輪齒條轉向系統，自動間隙補償功能，操作更舒適。
2、駕駛角度符合人體化設計，操縱輕便、靈活、減震性能適中。

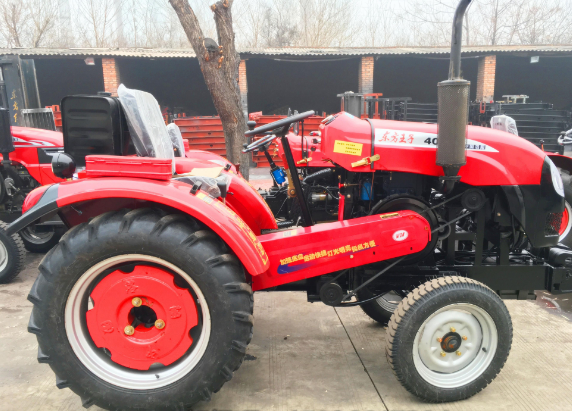

4.四輪拖拉機
雙缸40王,小四輪拖拉機;
功率: ＞18.40千瓦;
農機類型: 四輪拖拉機;
發動機類型: 多缸柴油機;
驅動形式Type兩驅;
整機尺寸Lenght mm2800寬widht 1 250高(至消聲器項) Height 1920;
前輪距Front m 1000 1100 (可調);
D inensions輪距Tread of Tractor;
后輪距Rear m1000 1500(可調) ;
車架中拖型
最小離地間除Min. Ground Clearance350m;
質量Dry Mass Kg950;
型號Model40王;
發動機形式Type 主式Engine;
工作缸數Number of cylinder 個2;
前輪Front500 16;
輪胎Type后輪Rear950- 24;
離合器Clutch加大;
轉向器Steer ing 液壓助力轉向;
變速箱Gear box(4+1) 2;
動力輸出PIO r/min540;
氣判裝置water cool 選裝(加400);
水冷散熱箱無;
選配農具150型旋耕機;

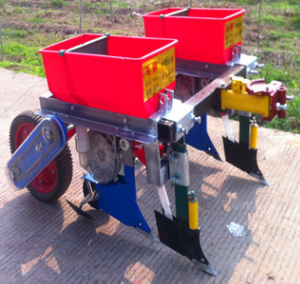

5.小型播種機
技術參數
行精播機施肥機;
新型播種機，是在原來的產品基礎上進一部完善，播種更準確，化肥種子同時播，適合土壤比較板結和麥茬播種，肥料種子大小多少都能進行調節，堅固耐用。
播種機與手扶拖拉機牽引座連為一體，隨手把能靈活升降，具有結構簡單，造價低廉，操作方便等優點，是配套手扶拖拉機的一種小型播種機。
6-12匹手扶拖拉機專用玉米/小麥/黃豆/播種機。多功能精播機 行距可調，下種量可調加厚型，一天可播種5-10畝，本機具有結構謹湊，方便可調；

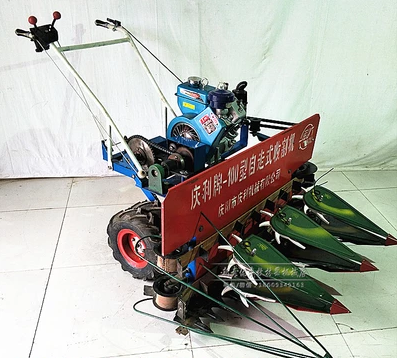

6.小型收割機
主要技術參數：
割幅寬度：1米
動力：2.75馬力風冷柴油機
行走方式：自走手扶式
整機重量：140公斤

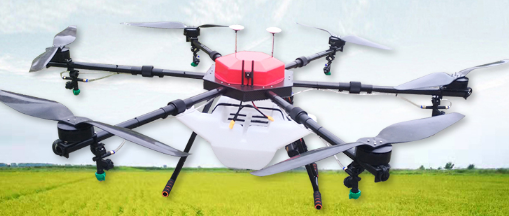

7.植保無人機
GST-620S 6軸載重20公斤
產品軸距:160CM ;
折疊后尺寸:長95寬95高 65CM;
空機重量:14KG;
負載容量:16L;
標準起飛重量: 36KG;
最大起飛重量: 40KG;
飛行時間:10- 15分鐘;
噴灑流量:2.4L/min (可調);
作業速度:0-8米/分鐘;
噴灑寬度:5M;
充電時間:40-50min;
噴灑類型:壓力式噴頭;
電機型號:8318 ;
螺旋槳型號: 3090;
電機KV:120;
最大拉力:16KG;
