綜述太陽能光熱發電技術發展

太陽能具備儲備豐富和安全無污染特性，對環境和人類社會沒有潛在威脅，避免火電化石燃料排放氮硫氧化物等污染物、核電核廢料的后處理技術難題、水電的水資源和季節氣侯影響等問題。深入研究太陽熱輻射能的利用技術，將其轉變?yōu)殡娔芎蜔崮芗夹g，是保障經濟發展的能源支撐。
1、太陽能發電技術種類
太陽能發電主要有兩種:太陽能光伏發電是利用太陽能電池的光生伏特效應，將太陽輻射能直接轉化為電能，光伏發電首選技術是將半導體等元器件制成的光伏太陽能電池板接收太陽能，通過半導體或者金屬材料的溫差發電;太陽能光熱發電是將太陽熱輻射能轉化為熱能再將熱能轉化為電能，間接用于發電。
太陽能光熱發電技術研究人類取得巨大成就，截止2018年底，全球光熱發電裝機容量已達6．069GM，美國、西班牙等國有3GW裝機容量已成功商運。雖然我國研究光熱發電較晚，經過深入研究、試驗和驗證我國自有光熱發電技術得到快速發展，截止2018年6月我國光熱發電裝機容量達7．9萬kW。
2、太陽能光熱發電原理
太陽能光熱發電原理是，通過反射鏡、聚光鏡等聚熱器將采集的太陽輻射熱能匯聚到集熱裝置，用來加熱集熱裝置內導熱油或熔鹽等傳熱介質，傳熱介質經過換熱裝置將水加熱到高溫高壓蒸汽，蒸汽驅動汽輪機帶動發電機發電。此種通過“光能－熱能－機械能－電能”的轉化過程實現發電技術被稱為聚光太陽能發電技術。光熱發電原理和基本設備組成和化石燃料電站基本相同，最大的差別是發電所用熱源不同，太陽能熱發電采用的是清潔且豐富的太陽能。

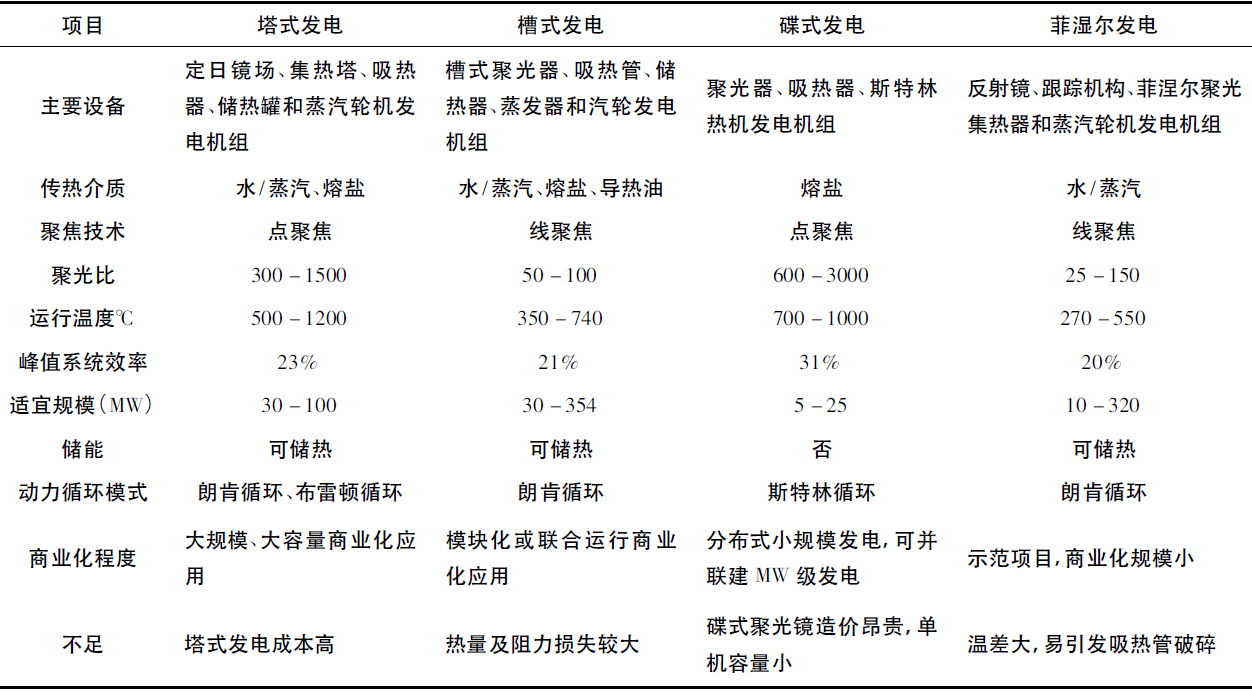

表1 四種光熱發電技術的特性對比表
3、太陽能光熱發電技術種類
按照聚能方式及其結構進行分類，主要有塔式、槽式、碟式、菲濕爾式太陽能光熱發電四大類技術(見表1所示)，塔式和槽式光熱發電技術商用更廣泛。
3．1塔式太陽能光熱發電
塔式光熱發電系統為點式聚焦集熱系統，利用大規模自動跟蹤太陽的定日鏡場陣列，將太陽熱輻射能精準反射到置于高塔頂部的集熱器，投射到集熱器的陽光被吸收轉變成熱能并加熱中間介質，使其直接或間接產生540℃～560℃蒸汽，其中一部分用來發電，另一部分熱量則被儲存，以備早晚或沒有陽光時發電使用。塔式系統具有熱傳遞路程短、高溫蓄熱、綜合效率高等優點，新建的光熱發電項目中塔式光熱發電技術越來越多，塔式是未來太陽熱輻射能光熱發電的主要技術。
3．2槽式太陽能光熱發電
也稱槽式鏡像系統，是線式聚焦集熱系統。利用大面積槽式拋面鏡反射太陽熱輻射能，連續加熱位于焦線位置集熱器內介質，將熱能轉化為電能。槽式聚光器是一維跟蹤太陽方式，屬于中高溫熱力發電，串并聯集成后發電容量無限制。太陽熱輻射能集熱裝置占地面積比塔式、碟式系統要小30%～50%，已建成的光熱發電站有84．7%采用槽式技術。
3．3碟式太陽能光熱發電
也稱為拋物面反射鏡斯特林系統，是點式聚焦集熱系統，是世界上最早出現的太陽能光熱發電系統。由許多拋物面反射鏡組構成集熱系統，接收器位于拋物面焦點上，收集太陽輻射能量，將接收器內的傳熱介質加熱到750℃左右，驅動斯特林發動機進行發電。碟式發電優點是光學效率高，啟動損失小，適用于邊遠地區獨立電站。
3．4菲涅爾式太陽能光熱發電
菲濕爾式光熱發電工作原理類似槽式光熱發電，只是采用多個平面或微彎曲的光學鏡組成的菲涅爾結構聚光鏡來替代拋面鏡，眾多平放的單軸轉動的反射鏡組成的矩形鏡場自動跟蹤太陽，將太陽光反射聚集到具有二次曲面的二級反射鏡和線性集熱器上，集熱器將太陽能轉化為熱能，進而轉化為電能。特點是系統簡單、直接使用導熱介質產生蒸汽，其建設和維護成本相對較低。
4、太陽能光熱發電系統組成
太陽能光熱發電實質是由光能到熱能再到電能的能量轉換，實現將太陽光熱輻射能到電能的產生與輸出，四種光熱發電技術按發電原理主要分為集熱系統、蒸汽發生器系統、蓄熱換熱系統、發電系統。
4．1集熱系統
利用控制裝置保證鏡場光學器件對太陽的跟蹤，通過反射、聚焦和吸收等過程匯集光能，形成較高的能流密度，實現光能到熱能的轉化，聚集的熱能主要用于光熱發電，剩余熱能用于儲熱。太陽能集熱系統包括聚光裝置、吸熱器、跟蹤控制裝置等主要部件。
聚光裝置作為集熱系統的核心，主要由凹面反射鏡、平面鏡等光學器件組成聚光鏡場，將光能聚集傳遞給位于焦點或焦線的吸熱器或集熱管，聚集太陽熱輻射能，現國內制造的聚光鏡效率已達到94%，基本等同國外聚光鏡效率。
吸熱器承擔著吸收太陽熱輻射能的重要作用，主要功能是吸熱聚光裝置反射的太陽熱輻射能，直接加熱集熱器內工質轉換成熱能，用來發電或儲熱等不同用途。吸熱器有真空管式和腔體容積式，選用原則根據工程條件、鏡場容量及布置等因素，重點是提高吸熱器單位面積熱流量，降低熱損失。選擇吸熱器主體材料應考慮耐高溫、耐腐蝕、耐疲勞等，以保證吸熱器設備的安全性和較長服役期。
跟蹤控制裝置除具有一維跟蹤或二維跟蹤等控制能力，具有定期自檢、定期清理等功能，保證陣列鏡場和太陽直射光線的形成穩定角度，有效調節太陽能集熱裝置的焦距，始終保持整個鏡場對太陽的跟蹤，從而實現太陽熱輻射能有效地反射到吸熱器，吸熱器吸收這部分輻射能并將其轉換成為熱能直接利用。
4．2蒸汽發生器系統
蒸汽發生器系統包括預熱器、蒸發器、過熱器和再熱器等，集熱系統吸收太陽熱輻射能，通過熔鹽、導熱油等熱能載體在蒸汽發生器系統換熱產生高能蒸汽去驅動汽輪機做功，此系統相當于火力發電機組的鍋爐。光熱發電配套使用的蒸汽發生器系統有單列和雙列布置，系統輸送工質無論采用強制循環還是采用自然循環，均要保證系統所需的循環倍率。
研制蒸汽發生器系統設備首先要綜合考慮設備間相互匹配溫升、換熱能力、介質阻力，其次要重點研究分析換熱工質的變溫范圍大導致設備承載的溫差應力，再有要全面考慮光熱發電頻繁啟停特殊性和低負荷運行工況產生的疲勞。實現熱能消耗少、阻力小，提高蒸汽發生器系統經濟性。
系統配置的換熱器均為管殼式結構，有釜式蒸發器，發卡式或集箱式蛇形管過熱器，U管或直管換熱器。研究和設計所述設備即要在系統設計和設備設計兩個層面考慮熔鹽凝固、泄露等風險，又要關注各設備內熔鹽和水的流程，且要配備電伴熱等防凝措施。對于熔鹽工質的蒸汽發生器系統應采用預熱、蒸發和過熱多級受熱面設計，且宜帶有強制循環泵的蒸發器，確保蒸發器局部受熱面在不同負荷時不超金屬材料的安全使用溫度。
4．3蓄熱和換熱系統
太陽能的儲存主要有兩種方法:一種是將太陽能直接收集以熱能方法進行儲存，有顯熱儲熱、潛熱儲熱和化學反應儲熱進行太陽能直接儲存(見表2所示);另一種是把太陽能先轉換成其他能量方式再進行儲存，一般可先轉變?yōu)殡娔芎蜋C械能，再使用相應方法儲存電能和機械能。
光熱發電最大優勢是能夠進行熱能儲存，熱量富裕進行儲熱，熱量不足能夠釋放，適應電網24小時調峰發電需求。蓄熱系統由真空絕熱或以絕熱材料包覆的蓄熱器組成，商業化光熱發電主要蓄熱方法是熔融鹽雙罐直接儲能。因為熔鹽比導熱油溫度高，發電效率大，故目前商業化光熱發電中常用的是二元熔鹽，其主要成分是硝酸鈉和硝酸鉀。各國研究的新型儲能技術有液態金屬儲能、納米復合相變材料儲能、新型鹽結晶儲能等。
換熱系統主要是指實現能量轉換工序過程所配置的設備，保障在不同工質間進行熱能形式轉換，配備的設備要傳熱面積大，熱損耗小，設備抗腐蝕性、抗疲勞性和抗氧化性強。

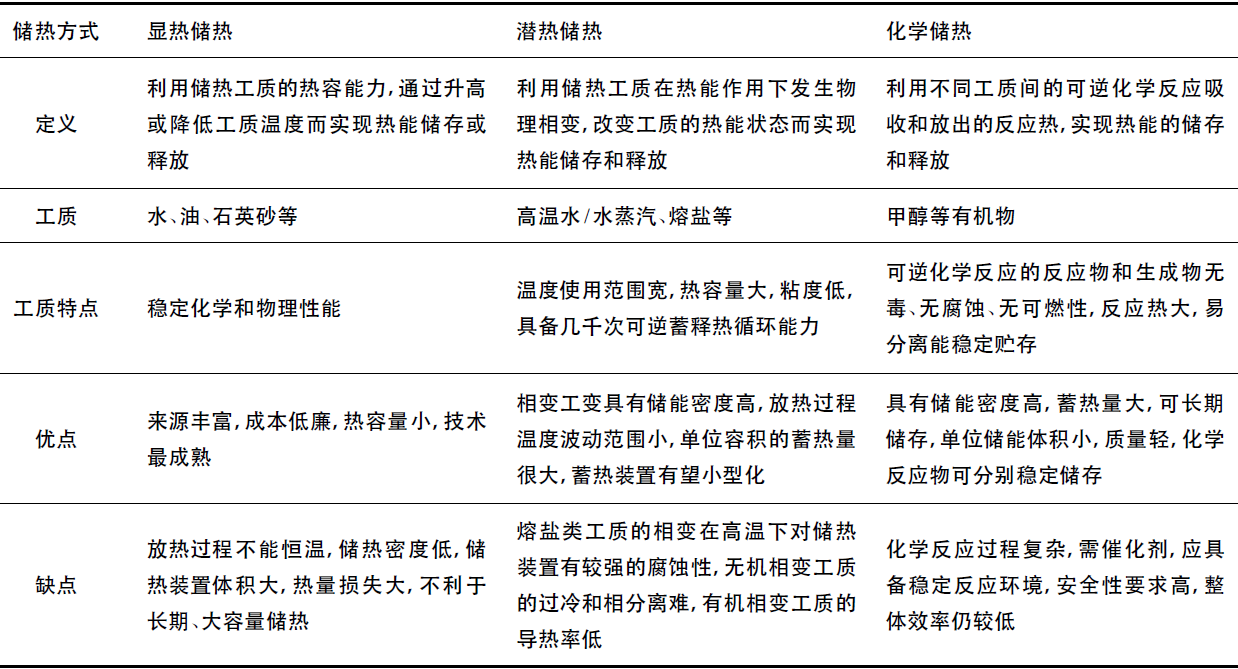

表2 太陽能光熱發電系統中蓄熱方式的特性對比
4．4發電系統
光熱動力島發電系統相當于火電、核電的發電系統，將熱能轉化為電能并輸出。此系統配置裝備同火電基本類似，即要配置蒸汽輪機、燃氣輪機和發電機等主要設備，還要配置給水系統、回熱系統所需的給水泵、高低加等設備。發電系統的性能直接關系到太陽能光熱發電經濟性，當發電系統效率提升1%，光熱發電將增長年收益2%以上。研制光熱發電動力島主要設備要特別關注發電頻繁啟停、快速啟動、低負荷等苛刻工況，采取相應措施保證發電系統設備的安全性和穩定性。
5、光熱發電的技術發展主要方向
1)光熱發電高參數、大容量、連續發電發展。太陽熱輻射能可直接發電能，且能進行熱能儲存，實現光熱發電長周期平穩電力連續輸出。百兆瓦級塔式光熱發電站投入商業運行證明，塔式技術能實現更高的運行溫度，超強的集熱能力和儲熱能力，保證驅動汽輪機發電的工質參數高，甚至實現超臨界技術發電。光熱發電在技術層面已具備大容量、高參數、連續發電的基本條件，工程層面要加快光熱發電技術向著高參數和大容量進程是總體大趨勢。
2)光熱發電技術互補，建設集合式光熱發電站。碟式技術效率高但儲能差;槽式技術成熟但熱輸出溫度較低;塔式聚光比高運行溫度但投資成本大。采用任何單一技術模式建設光熱發電站均有局限性，研究槽式、塔式、碟式、菲濕爾中兩種或三種光熱發電組合技術，取長補短充分發揮各自聚光比高、集熱技術成熟和總體效率高等技術優勢，從建設和運維方面降低成本，提高光熱發電的運行效率，現已采用組合技術建設光熱發電站，探索研究更有利于發揮各自優勢多種技術組合勢在必行。
3)組建風、光、熱等清潔能源多種組合模式發電站。將成熟的風、光、熱等各種清潔能源技術進行優化組合，建立能源全方位利用機制，實現電力生產和輸出靈活性和總體輸出功率穩定性，組建具有儲能的光熱、光伏、風能、生物質等互補技術的新能源發電站，充分利用風電、光伏、光熱和儲能各自優勢，有效解決電力調峰問題，提升電力系統風、光、電、儲等能源的利用效益，提高電力系統的可靠性和經濟性。
4)建設光熱發電和傳統化石燃料聯合電站。隨著太陽能發電技術的成熟，將太陽能和煤電、天然氣等常規火電站有效對接，利用太陽能和化石能源各自特點，建設光熱發電與燃氣或燃油或煤電組合式聯合循環電站，充分利用太陽能再生清潔資源和規?；瘍醿?yōu)勢，降低化石能源的消耗比重，實現連續穩定的電力供應滿足經濟發展需要。
太陽能光熱發電技術同超臨界CO2技術結合是將來光熱發展的新方向，隨著新型熔鹽和液體金屬等傳熱工質技術的成熟，太陽能光發電效率將不斷提高，太陽能利用將占有更大比重。
6、結論
現在我國光熱發電技術已經積累相當豐富經驗，首批示范光熱電站中首航塔式100MW、中廣核德令哈槽式50MW并網發電實現商運，全面驗證我國太陽熱輻射能發電技術的可靠性。實現在2030年我國光熱發電量占能源總量10%目標，既要深入研究光熱發電新技術，又要尋求光熱發電技術組合路線，研制性能優良的光熱發電配套設備，促進我國太陽能光熱發電技術向大容量高參數方向發展，促使我國光熱發電技術從跟蹤技術到自主研發的跨躍。
